Detaillierte Beschreibung der Linie WALD
Die

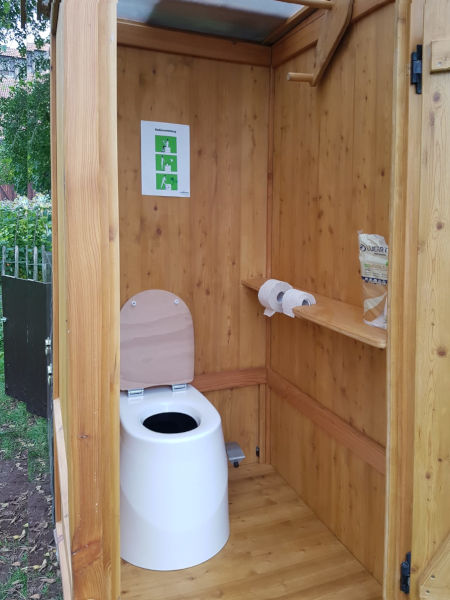

WALD Ecodomeo kombiniert die Toilettenkabine WALD mit dem Trocken-Trenntoilettensystem ECODOMEO. Hier werden Urin von Fäzes direkt am Toilettensitz getrennt. Durch die Trennung und einen separaten Kompostraum entstehen keine Gerüche! Und das ohne Nutzung von Einstreu, Wasser oder Chemie!
Die Toilette hat hinten einen Betriebs- oder Kompostraum, in dem die festen Stoffe gesammelt und ggf. kompostiert werden.
Vorschläge für die Urin-Sammlung siehe im Tab
>>> Urin-tanks
Baumaterial & Eigenschaften
- Aus 19 mm starken Dreischichtplatten aus Lärche oder Dreischichtplatten aus Fichte bester Qualität
- Dach aus lichtdurchlässigen Doppelstegplatten und Holz
- Öffnung der Tür links nach Außen
- Boden behandelt mit dunkel pigmentiertem Hartöl

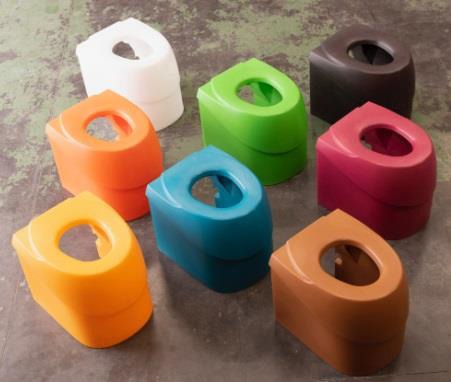

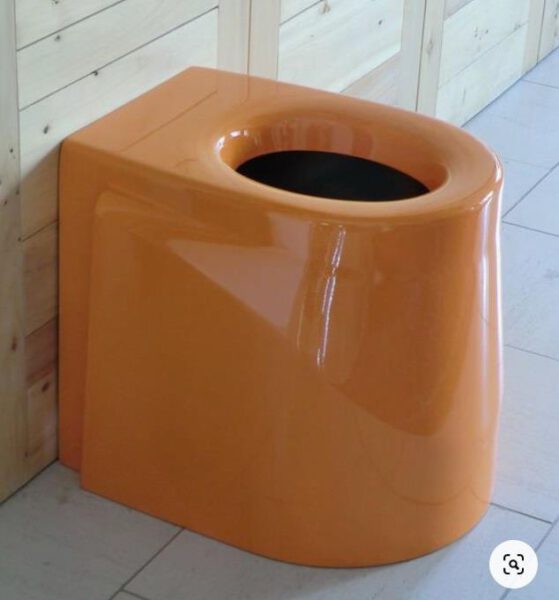

- Toilettensystem ECODOMEO : Trocken-Trenntoilette ohne Einstreu
- Betriebs-/Kompostraum hinter der Kabine
Damit die Toilettenkabine möglichst lange hält und gut aussieht ist eine Holzbehandlung notwendig. Auch wenn Sie diese Option nicht bestellen empfehlen wir sehr, dass das Holz z.B. durch eine zweifache Lasur behandelt wird.
Standard Ausstattung
- Drehschloss mit Rot/Grün-Zeichen und Notfallöffnungsmöglichkeit von Außen
- Türschließsystem durch Metallfeder
- Kleine Ablagefläche innen
- Toilettenpapierhalter
Standard Zubehör
- Anleitung zur Nutzung der Toilette
Optionen
- Zweifache Holzbehandlung der Außenflächen sowie einfach Holzbehandlung der Innenfläche mit Lasur
- separater oder getrennter Urinalraum mit wasserlosem Urinal und getrenntem Betriebsraum mit eigener Tür
- Herz, in die Tür gefräst
- Kleine LED-Lampe mit Bewegungsmelder, batteriebetrieben
- Kleiderhaken aus Metall
- Ösen für Vorhängeschloss zum Schließen von Außen
- Kindersitz
Funktionsweise
Wie eine
ECODOMEO.
Handarbeit
Die Toilette ‚Wald‘ wird in Kooperation mit
Transportable Räume (Hessen) entwickelt und hergestellt.
Detaillierte Beschreibung der Linie WALD
Förderbandsysteme zur Wahl
Das Förderband kann mechanisch mit Betätigung des Fußpedals oder Ziehen des Handhebels (optional wählbar) betrieben werden.
Handhebel und Fußpedal: wird nach vorne gezogen und bringt das Förderband in Gang.
Vorschläge für die Urin-Sammlung
Wahl, Anschaffung und Installation inkl. evt. Erdarbeiten übernimmt der Kunde.

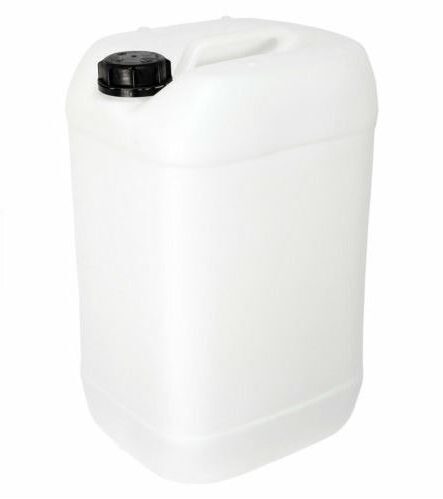

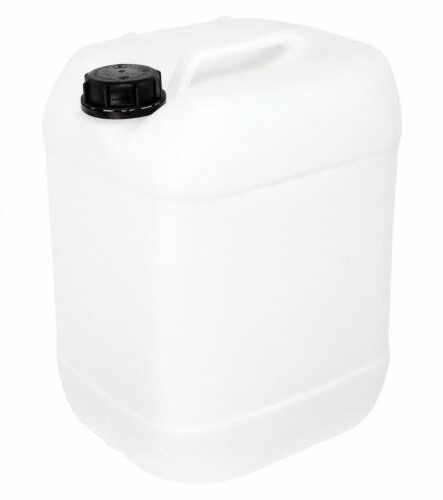

Kanister 30 Liter
erlaubt ca. 100 Nutzungen (wenn man 0.3 Liter Urin pro Nutzung berechnet)
Kanister 30 Liter Öffnung DIN 61 (Ø48mm), Maße L x B x H 382 x 288 x 403 mm, 1.15 kg
Kanister 60 Liter Öffnung DIN 61 (Ø48mm), Maße L x B x H 384 x 328 x 637 mm, 2.50 kgUrin-Verwertung
zum Beispiel so: Urin – Flüssiges Gold für den Garten | Renaud de Looze
Folgende Urin-Tanks erfordern grössere Erdarbeiten
Urintank mit Domschacht, DIBt Zulassung (Deutsches Inst. f. Bautechnik) und optionalem Graf Überlaufwächter
Garantie: 10 Jahre Produktgarantie und 10 Jahre Folgeschadenabdeckung für durch den Hersteller zu vertretende Material- und Fabrikationsfehler.
| 1000 L | 1500 L | 1500 L | 2000 L | 3000 L |
| ca. 5.000 Nutzungen | ca. 7.500 Nutzungen | ca. 7.500 Nutzungen | ca. 10.000 Nutzungen | ca. 15.000 Nutzungen |

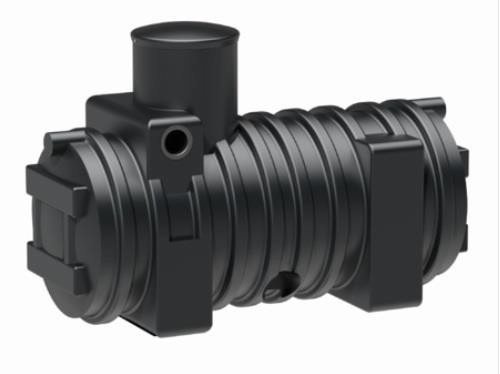

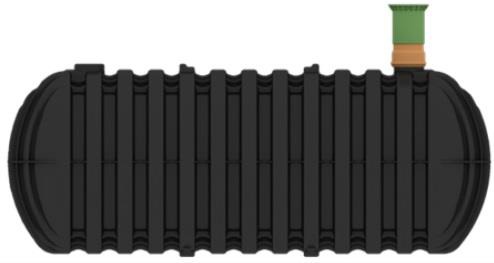

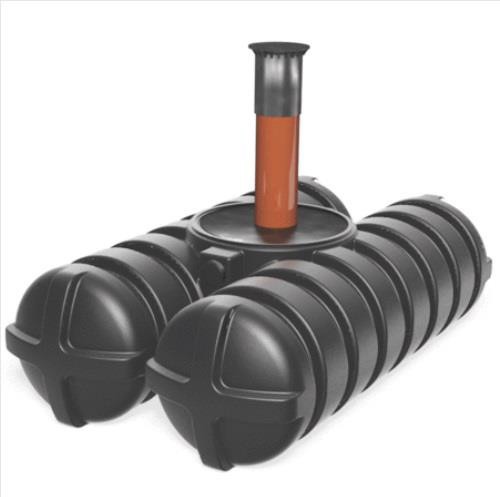

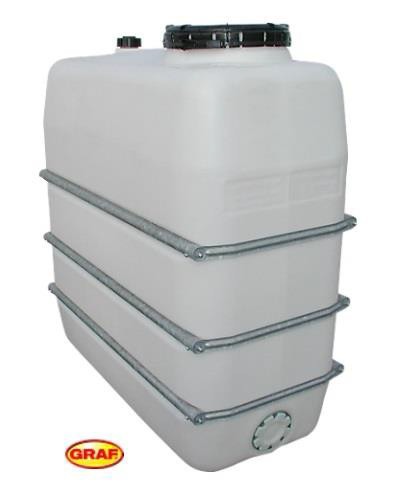

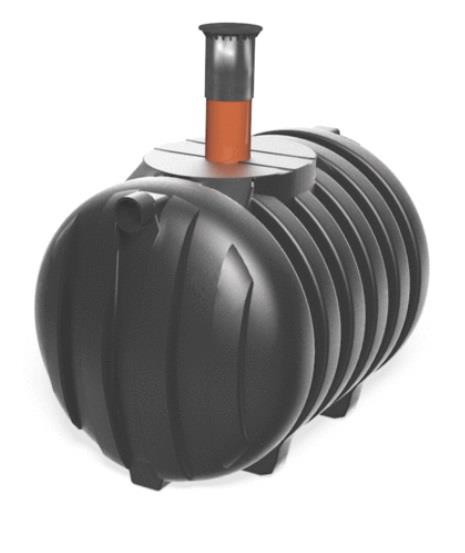

 1000 L-Tank |  1500 L-Tank |  1500 L-Tank, oberirdisch |  2000 L-Tank |  3000 L-Tank |
| Abbildungen ohne einheitlichen Maßstab |
- Material: 100% recycelbarem Polyethylen
- Länge 2020 mm x Ø 790 mm
- Gewicht 90 kg
- inkl. 1 Zulaufstutzen DN 100
- incl. Abdeckung begehbar
- 15 Jahre Garantie
- DIBt zugelassen Z-40.24-140
- Nahtlos aus einem Stück gefertigt | L x B x H 2350 x 1350 x 680 mm: mit Schacht 1380 mm
Gewicht: 100kg | Oberirdisch | - Material: Kunststoff (PE-LLD)
- Länge ET 2000: 1924 mm
- Durchmesser 1400 mm
- Gewicht: 160 kg
- DIBT Nr: Z-40.24-389
- nicht PKW befahrbar
- geeignet für Böden ohne Grund- und Schichtenwasser | - Material: Kunststoff (PE-LLD)
- Länge ET 3000: 2364 mm
- Durchmesser 1400 mm
- Gewicht: 200 kg
- DIBT Nr: Z-40.24-389
- nicht PKW befahrbar
- geeignet für Böden ohne Grund- und Schichtenwasser |
Überlaufwächter
Zeigt über ein optisches und akustisches Signal an, dass der max. Füllstand in Kürze erreicht wird. Sensorteil sitzt im Tank. Der Überlaufwächter ist batteriebetrieben 6V (Mignon Batterie).
Anschlusskabel: 20 m Kabel.
