GOLDGRUBE – Beton, Bauarten und Baugrößen

Die GOLDGRUBE^®_Beton besteht aus einem dichten, monolithischen Betonbehälter (nach DIN V 4034-1) mit Boden – dem Basisbehälter, mit installiertem Fäzesbehälter und der Betonbodenplatte.
Die GOLDGRUBE^®_Beton ist statisch hoch belastbar. Sie wird in den Boden eingebaut, ist auftriebssicher und kann überflutungssicher ausgeführt werden. Die Betonabdeckung des Basisbehälters – die Bodenplatte – trägt das Toilettenhaus oder Gebäudeteile.

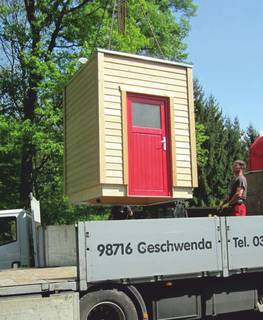

Die Bodenplatte wird werkseitig mit allen notwendigen Rohren und Öffnungen vorgefertigt. Die GOLDGRUBE^®_Beton wird vom Liefer-LKW in die Baugrube gesetzt. Nach Verfüllen der Baugrube wird die Bodenplatte formschlüssig aufgelegt.

Bautypen

GOLDGRUBE^®/Bx-Bx mit betonierter rechteckiger Bodenplatte für öffentliche, halböffentliche Toilettenhäuser
GOLDGRUBE^®/Bx-Bt mit teilbetonierter rechteckiger Bodenplatte für Toilettenanlagen
GOLDGRUBE^®/Bx-Dx mit runder Deckelplatte für Gebäude

Bautypen der GOLDGRUBE-Beton

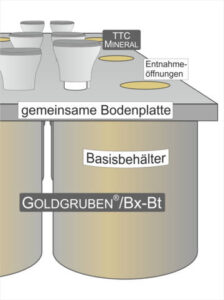

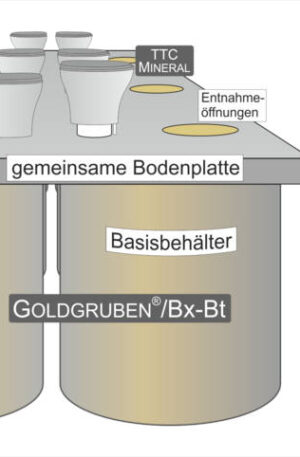

Goldgrube Beton Bx-Bt mit integriertem Teilbehälter für Fäzes und Urin — **GOLDGRUBE mit teilbetonierten Bodenplatten**
für Toilettenanlagen

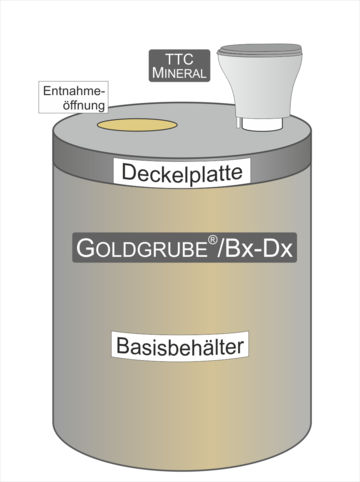

Goldgrube Beton Bx-Dx mit integriertem Teilbehälter für Fäzes und Urin — **GOLDGRUBE mit runder Deckelplatte**
für Einbau unter Gebäudebodenplatte

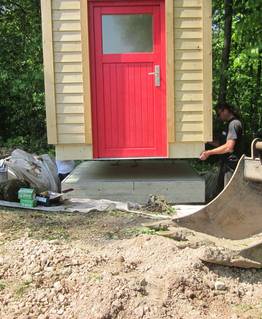

Einbaubeispiele GOLDGRUBE-Beton

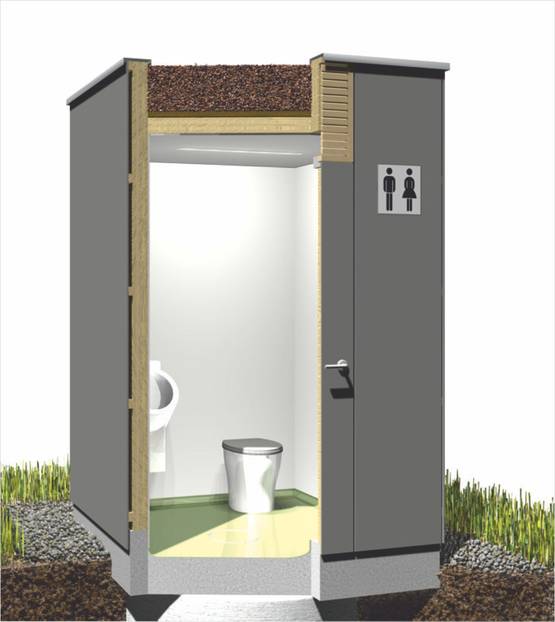

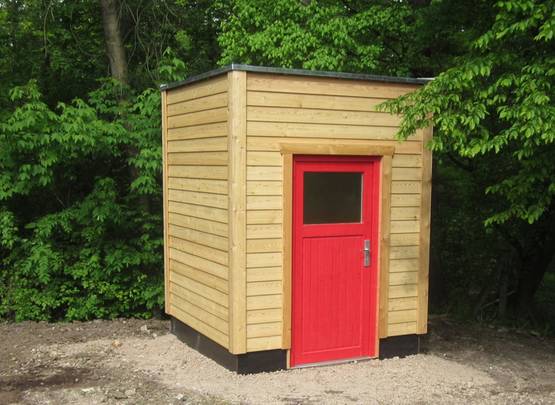

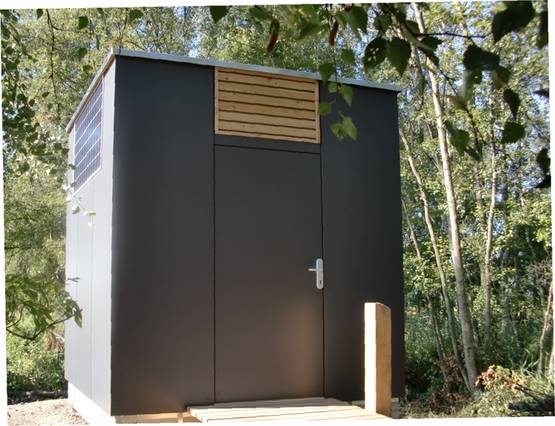

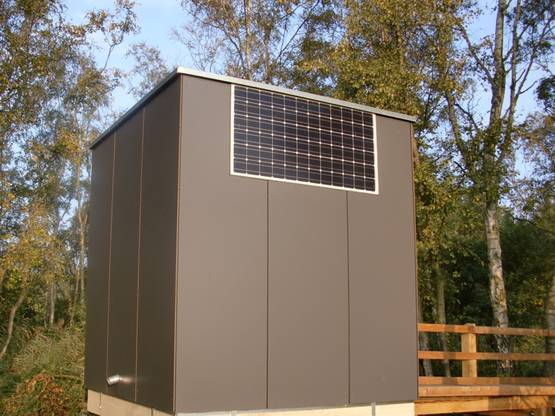

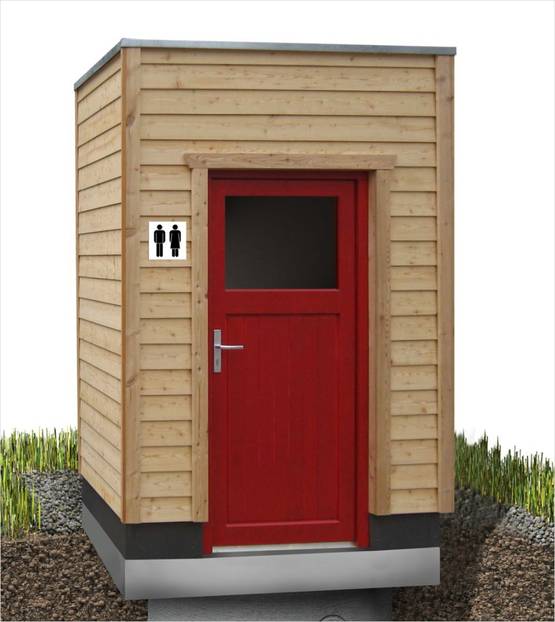

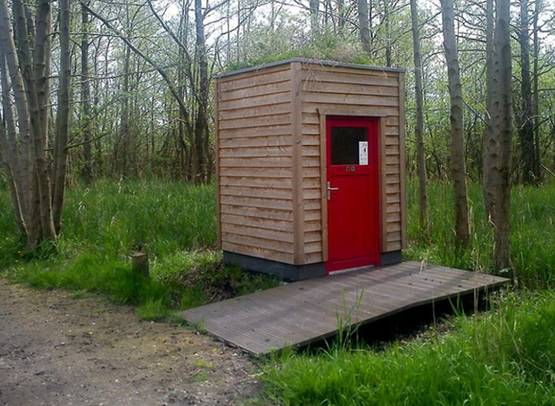

GOLDGRUBE aus Beton mit rechteckiger Bodenplatte mit Toilettenhaus

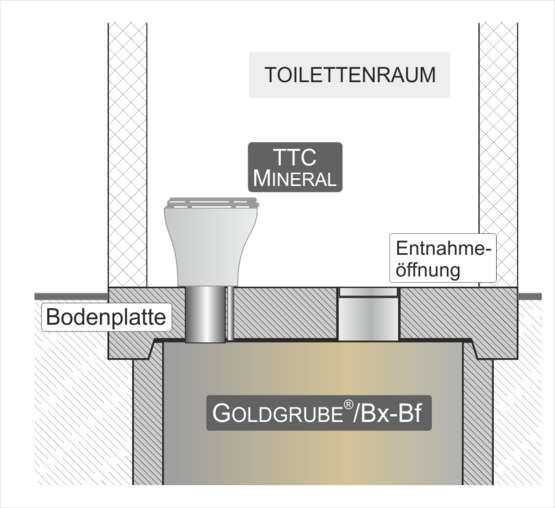

GOLDGRUBE aus Beton mit Deckelplatte teilbetoniert in Gebäudebodenplatte integriert

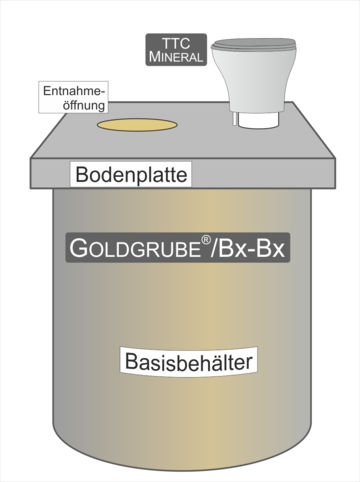

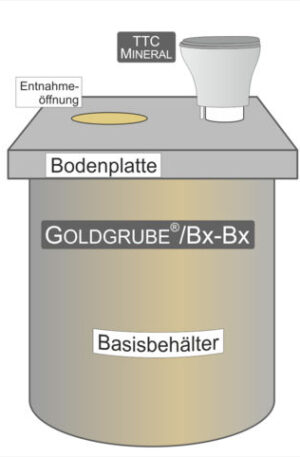

GOLDGRUBE/Bx-Bx – Beton mit rechteckiger fertiger Bodenplatte

Die GOLDGRUBE®/Bx-Bx besteht aus dem Basisbehälter mit Fäzessammelbehälter und der rechteckigen Bodenplatte. Die Oberfläche der Bodenplatte kann betonrauh (Fließen vor Ort) oder mit Fertigfußboden geliefert werden.
Hauptanwendungen: Toilettenhäuser, Toilettenanlagen.

Baugröße: Klein, Mittel, Groß, Barrierefrei, Toilettenanlage
Oberfläche rechteckige Bodenplatte: betonrauh oder Fertigboden
Waschbecken: optional

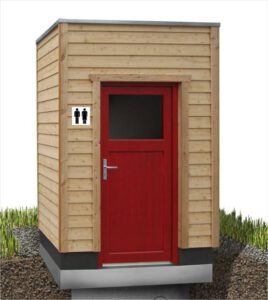

Toilettenhäuschen: Lärche oder Paneel

Größe	Basisbehälter cm	Bodenplatte Breite x Tiefe cm	Nutzungen

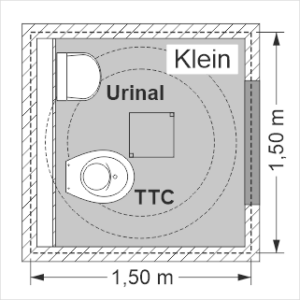

KLEIN	Ø 130 x Höhe 150	150 x 150	2.500

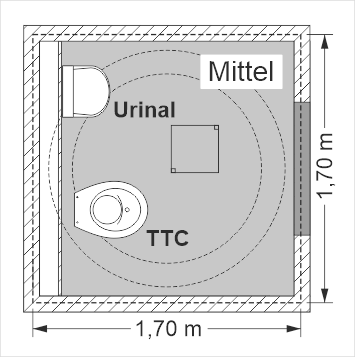

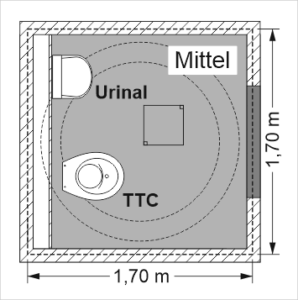

MITTEL	Ø 150 x Höhe 175	170 x 170	4.000
MITTEL mit Handwaschbecken		200 x 170

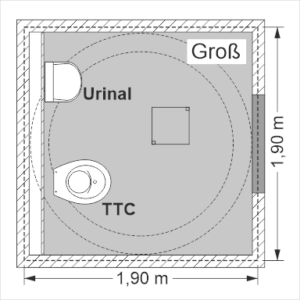

GROSS	Ø 180 x Höhe 200	190 x 190	7.600
GROSS mit Handwaschbecken		220 x 190

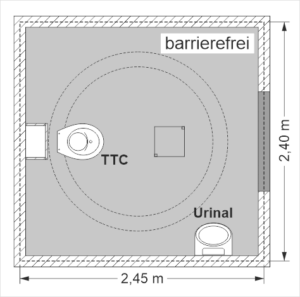

BARRIEREFREI¹	Ø 180 x Höhe 200	240 x 245	7.600
TOILETTENANLAGE²	Ø 180 x Höhe 200	190 x 290	7.600

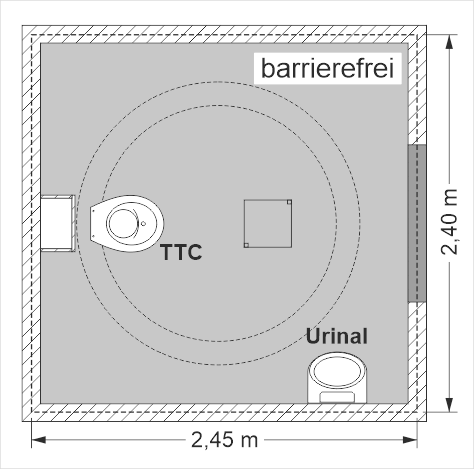

¹ Barrierefrei: Bewegungsfläche nach DIN 18024 – barrierefrei

² mit zwei Toilettenräumen (für Frauen, Männer); weitere Toilettenanlagen verschiedener Größen und Ausstattungen sind lieferbar

GOLDGRUBE/Bx-Bt – Beton mit rechteckiger teilbetonierter Bodenplatte

Die GOLDGRUBE^®/Bx-Bt besteht aus dem zwei-Kammer-Sammelbehälter und der rechteckigen Bodenplatte. Die Oberfläche der Bodenplatte ist teilbetoniert. Indem die teilbetonierten Bodenplatten vor Ort zu einer gemeinsamne Platte vergossen werden, können ganze Toilettenanlagen beliebiger Größe erstellt werden.
Hauptanwendungen: Toilettenanlagen.

Baugröße: Klein, Mittel, Groß, Barrierefrei¹
Oberfläche Bodenplatte: teilbetoniert

Größe	Basisbehälter cm	Bodenplatte Breite x Tiefe cm	Nutzungen
KLEIN	Ø 130 x Höhe 150	150 x 150	2.500
MITTEL	Ø 150 x Höhe 175	170 x 170	4.000
GROSS	Ø 180 x Höhe 200	190 x 190	7.600
BARRIEREFREI	Ø 180 x Höhe 200	240 x 245	7.600

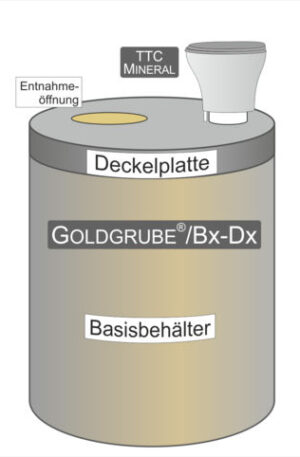

GOLDGRUBE/Bx-Dx – Beton mit runder Deckelplatte

Die GOLDGRUBE^®/Bx-Dx besteht aus dem zwei-Kammer-Sammelbehälter und der runden Deckelplatte. Die Oberfläche der Deckelplatte ist teilbetoniert oder betonrauh. Die Bauart Bx-Dx kann unter den Gebäudefußboden eingebaut (betonrauh) oder in die Gebäudebodenplatte indegriert werden (teilbeoniert). Hauptanwendungen: Toiletten-Gebäude Kombination.

Baugröße: Klein, Mittel, Groß
Oberfläche rechteckige Bodenplatte: betonrauh oder Fertigboden

Größe	Basisbehälter cm	Bodenplatte Ø cm	Nutzungen
KLEIN	Ø 130 x Höhe 150	130	2.500
MITTEL	Ø 150 x Höhe 175	150	4.000
GROSS	Ø 180 x Höhe 200	180	7.600

Druckversion

GOLDGRUBE/Bx-Bx – Beton mit rechteckiger fertiger Bodenplatte PDF 2 Seiten

GOLDGRUBE/Bx-Bt – Beton mit rechteckiger teilbetonierter Bodenplatte PDF

GOLDGRUBE/Bx-Dx – Beton mit runder Deckelplatte PDF

Detaillierte Produktbeschreibung

_____

Detaillierte tabellarische Zusammenfassung

Goldgrube BxBxGoldgrube BxBtGoldgrube BxDx

GOLDGRUBE/Bx-Bx

Beton mit rechteckiger fertiger Bodenplatte
Toilettenhäuser, Toilettenanlagen

Die GOLDGRUBE®/Bx-Bx besteht aus dem Basisbehälter mit Fäzessammelbehälter und der rechteckigen Bodenplatte. Die Oberfläche der Bodenplatte kann betonrauh (Fließen vor Ort) oder mit Fertigfußboden geliefert werden.Hauptanwendungen: Toilettenhäuser, Toilettenanlagen.

Größe	Waschb.	Basisbehälter Ø x Höhe	Bodenplatte Breite x Tiefe	Anwendung	Volumen nutzbare Sammelvolumen für Fäzes / Urin	Anzahl Nutzungen¹ Fäzes / Urin	Einsparung an Wasser für Spültoilette im Jahr
Klein betonrauh / Fertigboden	nein	Ø130 x 150 cm	150 x 150 cm	Holz; Lärche-Kr; Lärche-Kf	170 / 700 L	2.400 / 2.500	34 m³
Mittel betonrauh / Fertigboden	nein	Ø150 x 175 cm	170 x 170 cm	Lärche-Mr; Lärche-Mf; Paneel-M; Lärche-Mrw; Lärche-Mfw; Paneel-Mw	370 / 1.100 L	5.200 / 4.000	74 m³
Mittel betonrauh / Fertigboden	ja	Ø150 x 175 cm	200 x 170 cm		370 / 1.100 L	5.200 / 4.000	74 m³
Groß betonrauh / Fertigboden	nein	Ø180 x 205 cm	190 x 190 cm	Lärche-Gr; Lärche-Gf; Paneel-G; Lärche-Grw; Paneel-Gw	670 / 2.100 L	9.600 / 7.600	134 m³
Groß betonrauh / Fertigboden	ja		220 x 190 cm	Lärche-Gr; Lärche-Gf; Paneel-G; Lärche-Grw; Paneel-Gw
Barrierefrei² betonrauh / Fertigboden	nein		240 x 245 cm	Lärche-Br; Lärche-Bf; Paneel-B
Barrierefrei² betonrauh / Fertigboden	ja		240 x 245 cm	Lärche-Brw; Lärche-Bfw; Paneel-Bw
Toilettenanlage³ betonrauh / Fertigboden	nein		190 x 290 cm	Lärche-TA1r; Lärche-TA1f; Paneel-TA1
Toilettenanlage³ betonrauh / Fertigboden	ja		190 x 290 cm	Lärche-TA1rw; Lärche-TA1fw; Paneel-TA1w

¹ nach Durchschnittwerten mit 70mL Fäzes und 270 mL Urin je Nutzung
² Bewegungsflächen nach DIN 18024 – barrierefrei
³ Mit zwei Toilettenräumen. Weitere Toilettenanlagen verschiedener Größen und Ausstattungen sind lieferbar.

GOLDGRUBE/Bx-Bt

Beton mit rechteckiger teilbetonierter Bodenplatte
Toilettenanlagen

Die GOLDGRUBE®/Bx-Bt besteht aus dem Basisbehälter mit Fäzessammelbehälter und der rechteckigen Bodenplatte. Die Oberfläche der Bodenplatte ist teilbetoniert. Indem die teilbetonierten Bodenplatten vor Ort zu einer gemeinsamne Platte vergossen werden, können ganze Toilettenanlagen beliebiger Größe erstellt werden. Hauptanwendungen: Toilettenanlagen

Größe	Basisbehälter Ø x Höhe	Bodenplatte Breite x Tiefe	Anwendung	Volumen nutzbare Sammelvolumen für Fäzes / Urin	Anzahl Nutzungen¹ Fäzes / Urin	Einsparung an Wasser für Spültoilette im Jahr
Klein BK-Bt	Ø130 x 150 cm	150 x 150 cm	Toilettenanlage	170 / 700 L	2.400 / 2.500	34 m³
Mittel BM-Bt	Ø150 x 175 cm	170 x 170 cm		370 / 1.100 L	5.200 / 4.000	74 m³
Groß BG-Bt	Ø180 x 205 cm	190 x 190 cm		670 / 2.100 L	9.600 / 7.600	134 m³
Barrierefrei² <smallbb-bt< small=““></smallbb-bt<>	Ø180 x 205 cm	240 x 245 cm		670 / 2.100 L	9.600 / 7.600	134 m³

GOLDGRUBE/Bx-Dx

GOLDGRUBE/Bx-Dx – Beton mit runder Deckelplatte
Toiletten-Gebäude Kombination

Die GOLDGRUBE®/Bx-Dx besteht aus dem Basisbehälter mit Fäzessammelbehälter und der runden Deckelplatte. Die Oberfläche der runden Deckelplatte ist teilbetoniert oder betonrauh. Die Bauart Bx-Dx kann unter den Gebäudefußboden eingebaut (Bx-Dr) oder in die Gebäudebodenplatte indegriert werden (Bx-Dt). Hauptanwendungen: Toiletten-Gebäude Kombination.

Größe	Basisbehälter Ø x Höhe	Ø Deckel Breite x Tiefe	Anwendung	Volumen nutzbare Sammelvolumen für Fäzes / Urin	Anzahl Nutzungen¹ Fäzes / Urin	Einsparung an Wasser für Spültoilette im Jahr
Klein teilbetoniert/betonrauh	Ø130 x 150 cm	Ø130 cm	· Gebäudeneubau · Keller	170 / 700 L	2.400 / 2.500	34 m³
Mittel teilbetoniert/betonrauh	Ø150 x 175 cm	Ø150 cm		370 / 1.100 L	5.200 / 4.000	74 m³
Groß teilbetoniert/betonrauh	Ø180 x 205 cm	Ø180 cm		670 / 2.100 L	9.600 / 7.600	134 m³

Detaillierte Produktbeschreibung

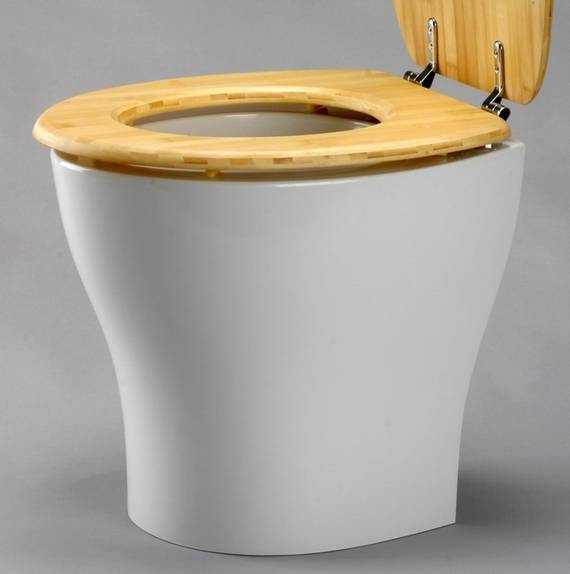

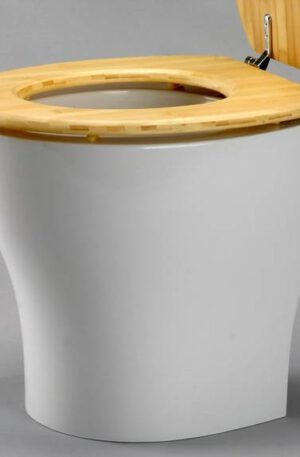

Trocken-Trenntoilette mit integriertem Urintrennungsabsatz

Aus Mineralguß, Farbe alpinweiß.
Die Oberfläche ist porenfrei glatt und schmutzabweisend.Ddas Material ist hoch belastbar und bruchfest.
Auch nach vielen Jahren Benutzung entstehen keine Ablagerungen oder Verfärbungen.
Die Form von der Toilette ist einfach, schlicht und zeitlos. Die Montageschrauben sind nicht sichtbar.

Dieser Toilettensitz paßt in ein modernes Bad und durch seine hohe Bruchfestigkeit ist er ideal zum Einsatz im öffentlichen Bereich.
Die Höhe beträgt 39 cm, jeder handelsübliche Toilettensitz kann montiert werden.

Erfahrungen auch nach 12 Jahren Benutzungszeit, mit ca. 10.000 Benutzungen pro Jahr, zeigen keine Ablagerungen im Toilettenstul, einschließlich der Urintrennung.

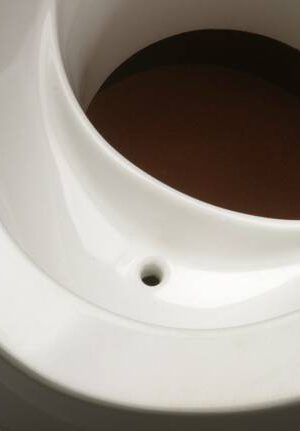

Toilettensitz mit integriertem Urintrennung

Installation

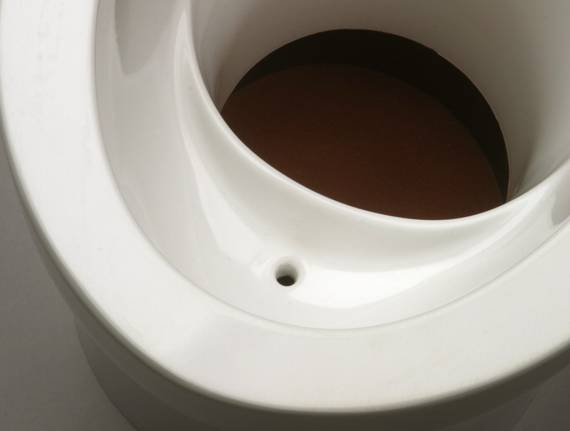

Die Urintrennung

Größe und Gestaltung der Urintrennung sind so optimiert, daß während der Benutzung der Urin getrennt wird und die Fäzes die Toilette nicht berühren.
Die Urinlagerung ist durch eine intelligente Installation so gestaltet, dass Ammoniak, welcher den typischen Uringeruch verursacht, nicht in die Toilette, die Entlüftung und die Atmosphäre gelangt.
Die Fäkalien werden unter der Toilette gesammelt und sind nicht sichtbar. Zur selten notwendigen Reinigung wird eine normale handelsübliche Toilettenbürste genutzt, die in einem Wasserbehälter steht oder hängt.

Trocken-Trenntoilette – Details Ableitungen und Rohrlüfter

Detaillierte Produktbeschreibung

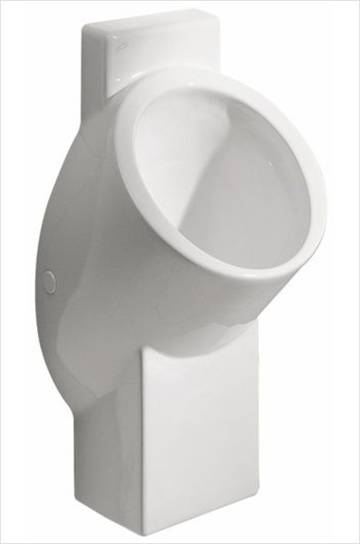

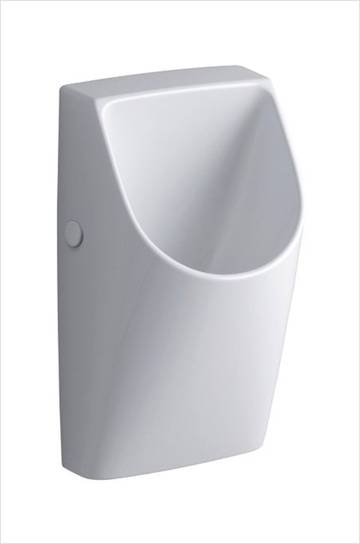

Wasserlose Urinale

Alle Urinale besitzen einen speziellen mechanischen Geruchsverschluß ohne Sperrflüssigkeit oder Chemikalien. Die Wirkungsweise beruht auf einer einfachen Silikon-Membrane, welche Flüssigkeiten und Feststoffe abfließen läßt, aber das Austreten von Gasen aus der Ablaufleitung und dem Urintank sicher verhindert. Der Urinablauf ist mit einem abnehmbarem Sieb versehen. Damit werden grobe Verunreinigungen zurückgehalten. Mit einem speziellem Haken kann dieses Sieb entfernt werden. Dadurch kann der darunter liegende Geruchsverschluß entnommen, gereinigt oder gewechselt werden.

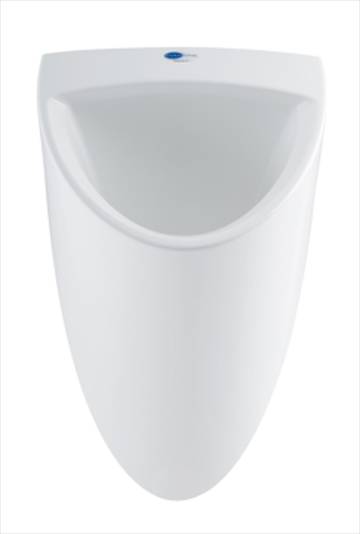

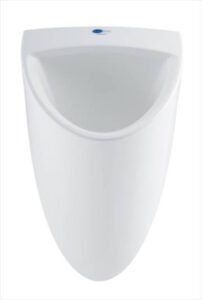

Wasserloses Urinal kombinierbar mit Trocken-Trenntoilette — **Urinal CULUone** Urinalbeckens aus ABS-Sanitärkunststoff. Farben: weiss, schwarz, steinoptik. Der Ablauf ist wahlweise nach unten oder nach hinten. Dieses Urinal kann in unsere Toilettenhäuser eingebaut werden.

wasserlose Urinale

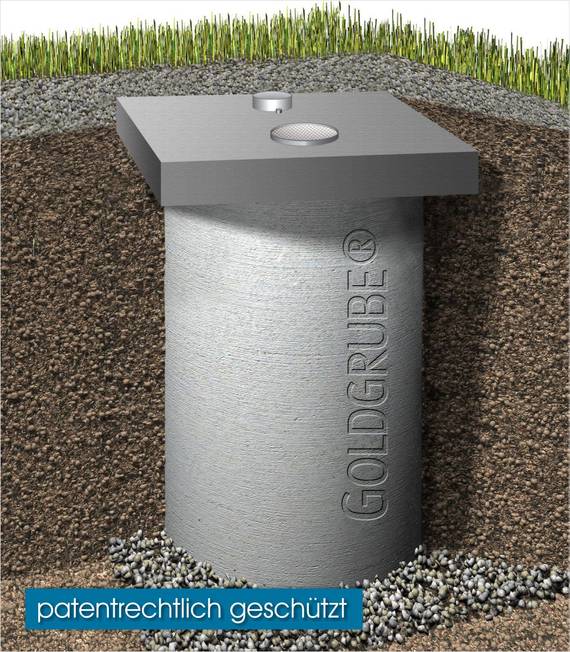

GOLDGRUBE® aus Beton

Die GOLDGRUBE® aus Beton besteht aus einem dichten, monolithischen Betonbehälter nach DIN V 4034-1 mit Boden - dem Basisbehälter, mit installiertem Fäzesbehälter und der Betonbodenplatte.
Die GOLDGRUBE®/Beton ist statisch hoch belastbar. Sie wird in den Boden eingebaut, ist auftriebssicher und kann überflutungssicher ausgeführt werden. Die Betonabdeckung des Basisbehälters - die Bodenplatte - trägt das Toilettenhaus oder Gebäudeteile. Die Bodenplatte wird werkseitig mit allen notwendigen Rohren und Öffnungen vorgefertigt. Die GOLDGRUBE®/B wird vom Liefer-LKW in die Baugrube gesetzt, nach Verfüllen der Baugrube wird die Bodenplatte formschlüssig aufgelegt.

Goldgrube aus Beton mit integrierter Trennung der Fest- und Flüssigstoffe
