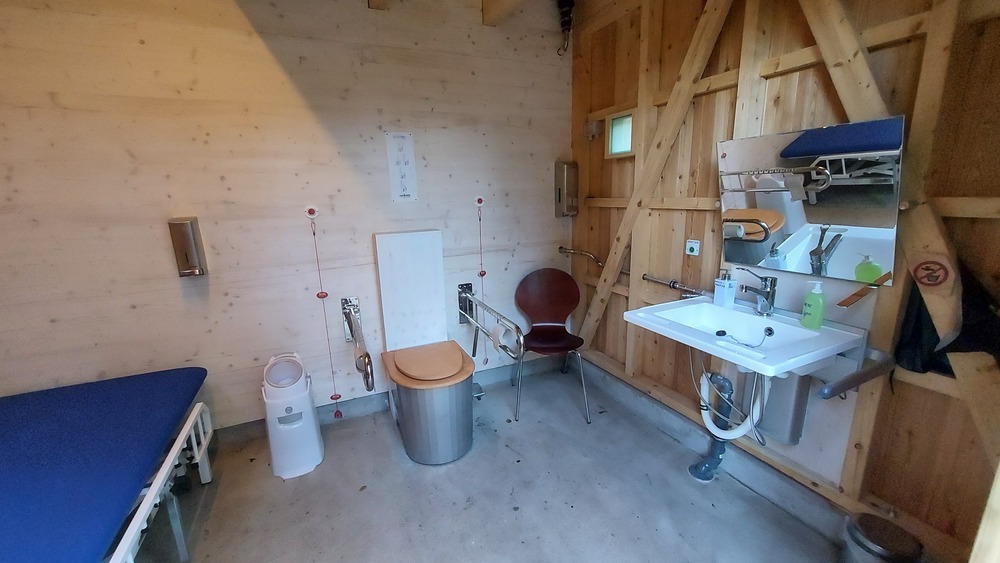

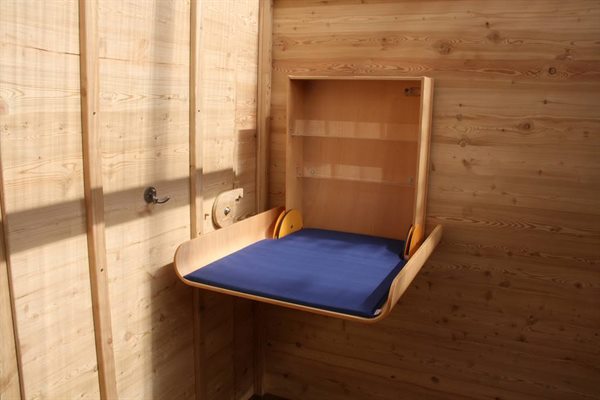

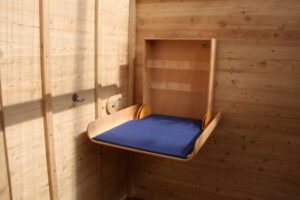

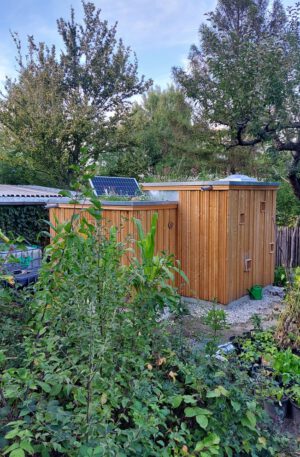

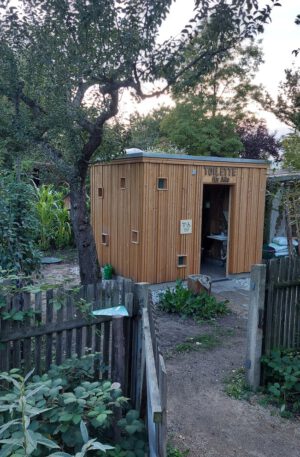

Toilettenanlage KUBUS_Klein im Salvia Garten. Der Toilettenraum entspricht den Standard einer Toilette für Alle. Deswegen auch die Liege in dem Toilettenraum.
1 .

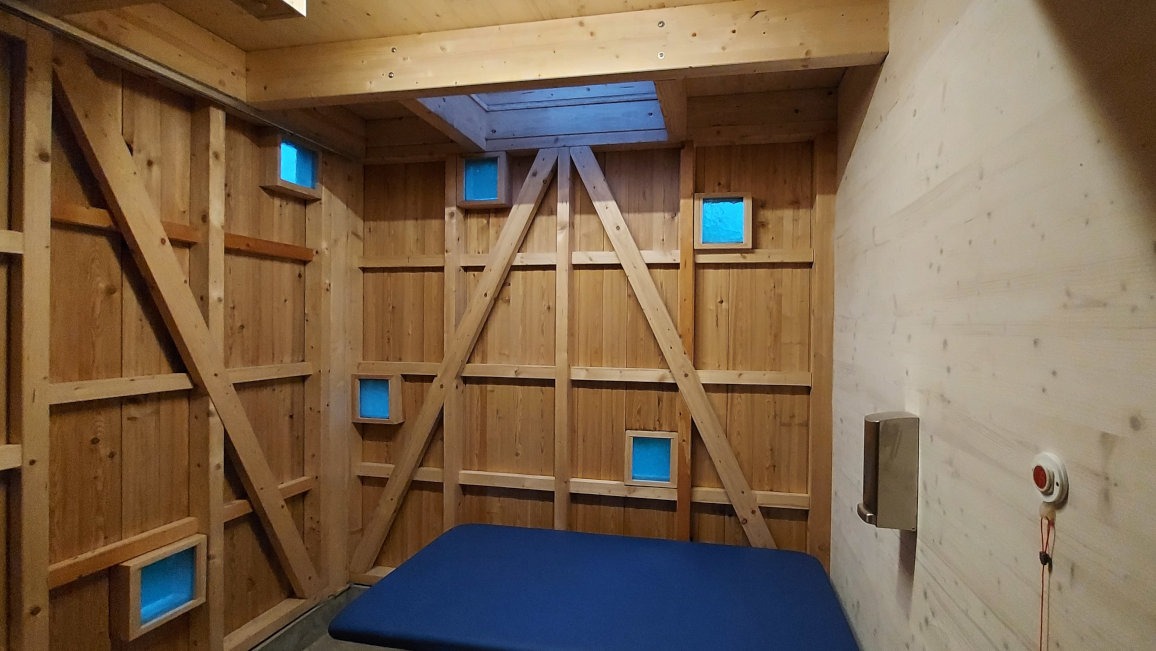

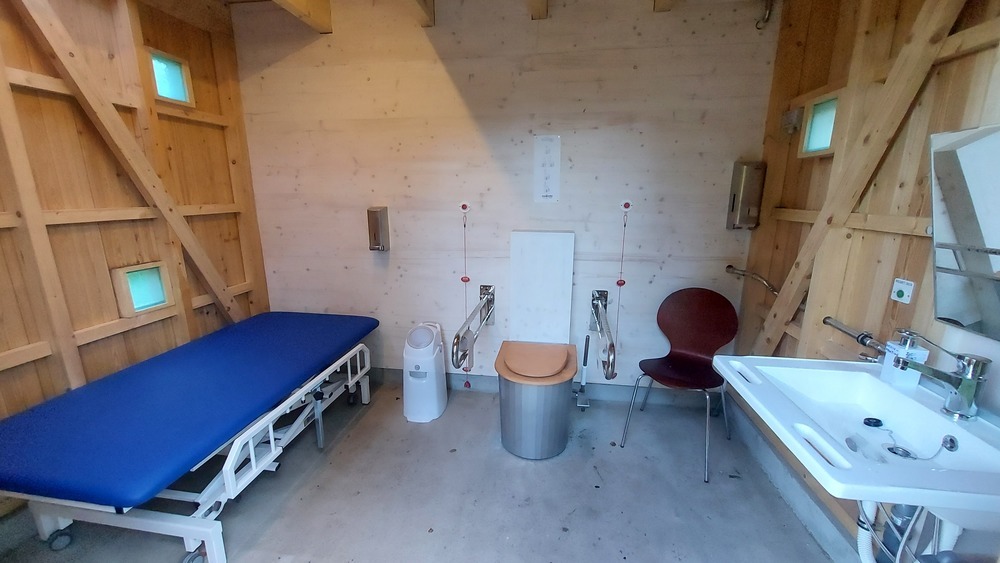

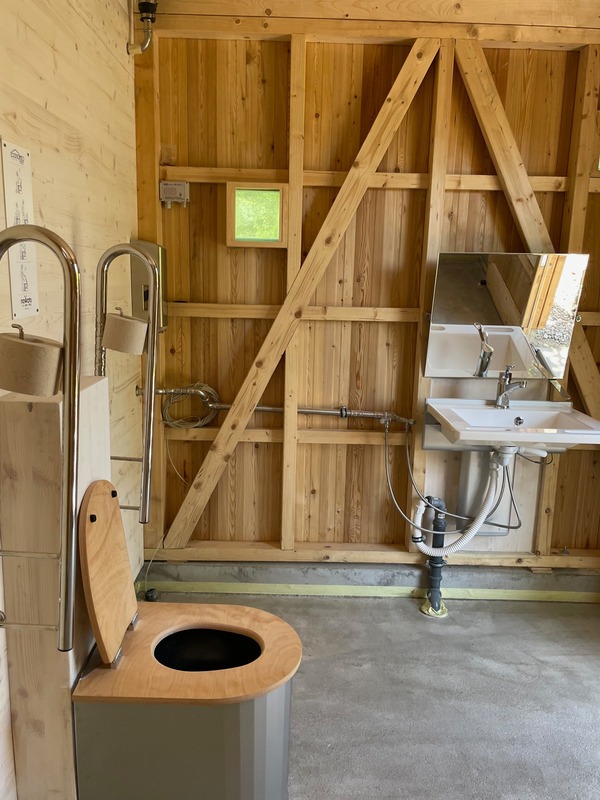

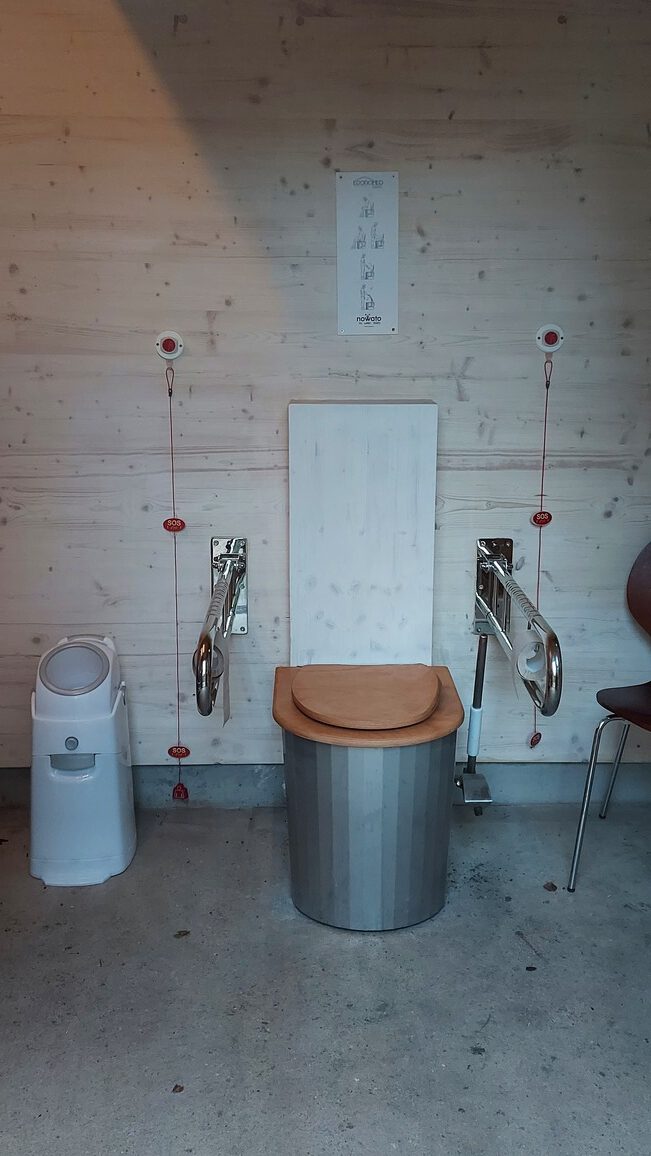

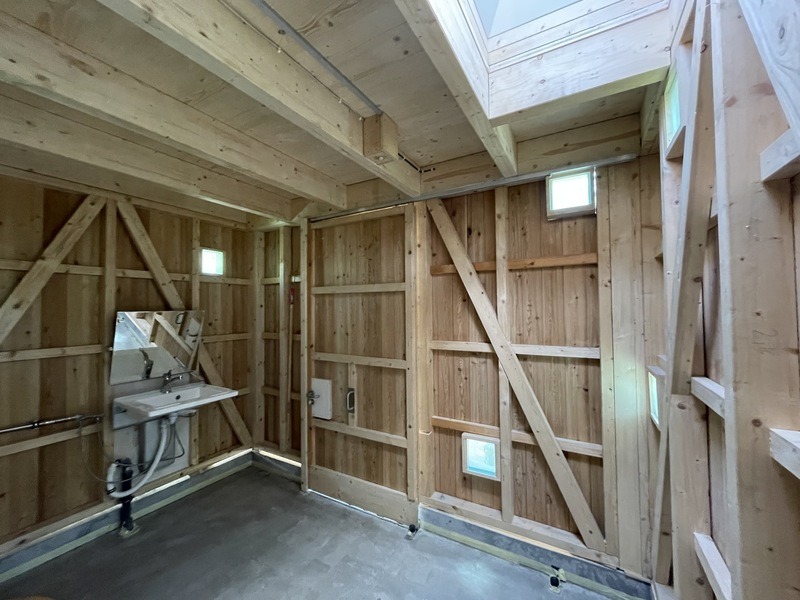

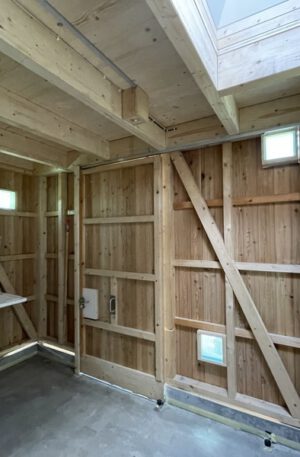

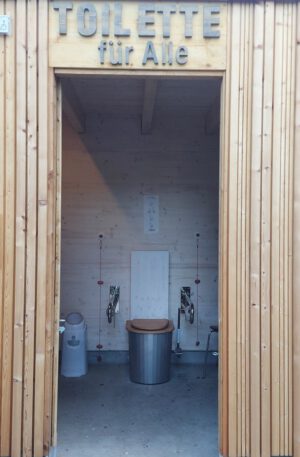

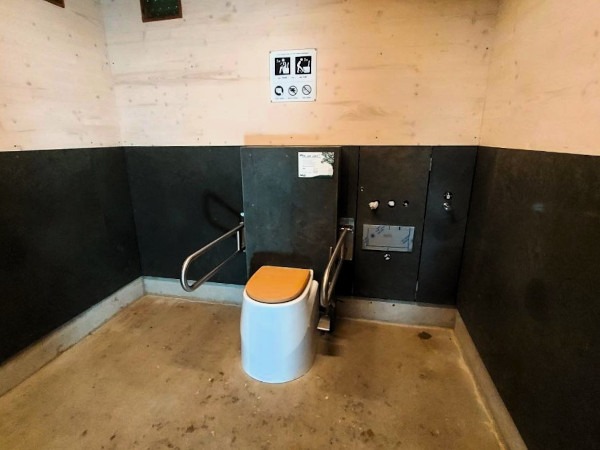

KUBUS „Toilette für alle“ – Innenansicht

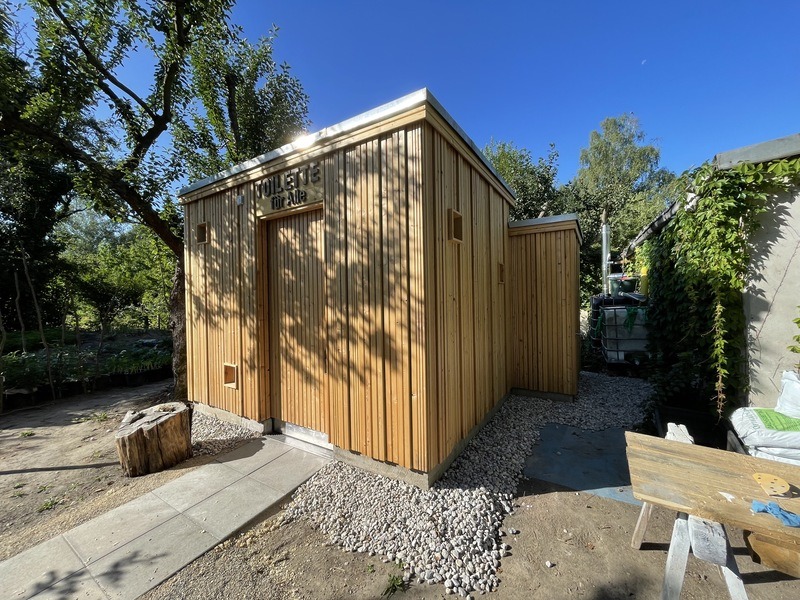

2 . Einmal herum.

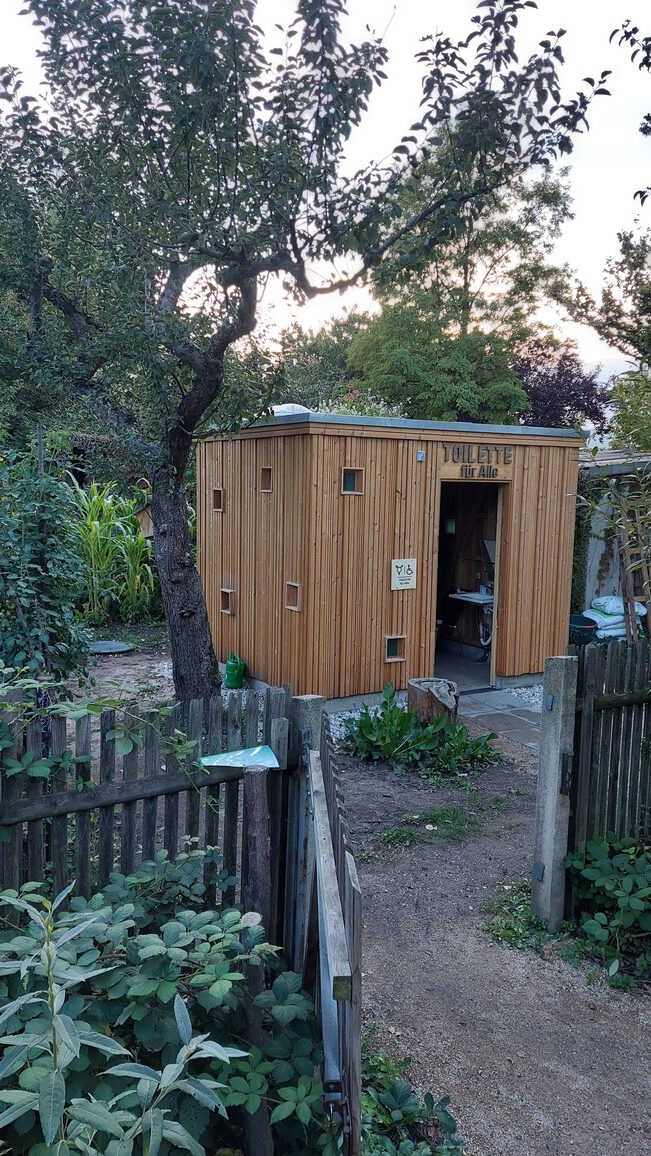

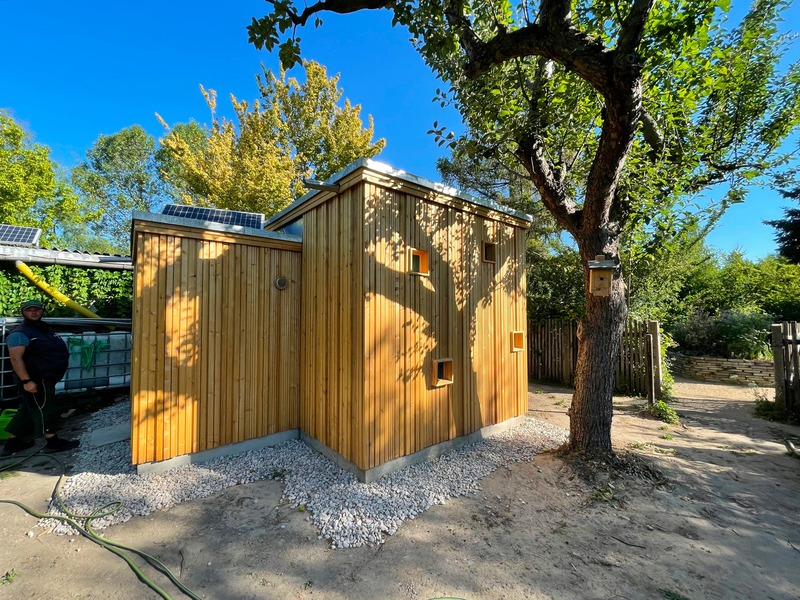

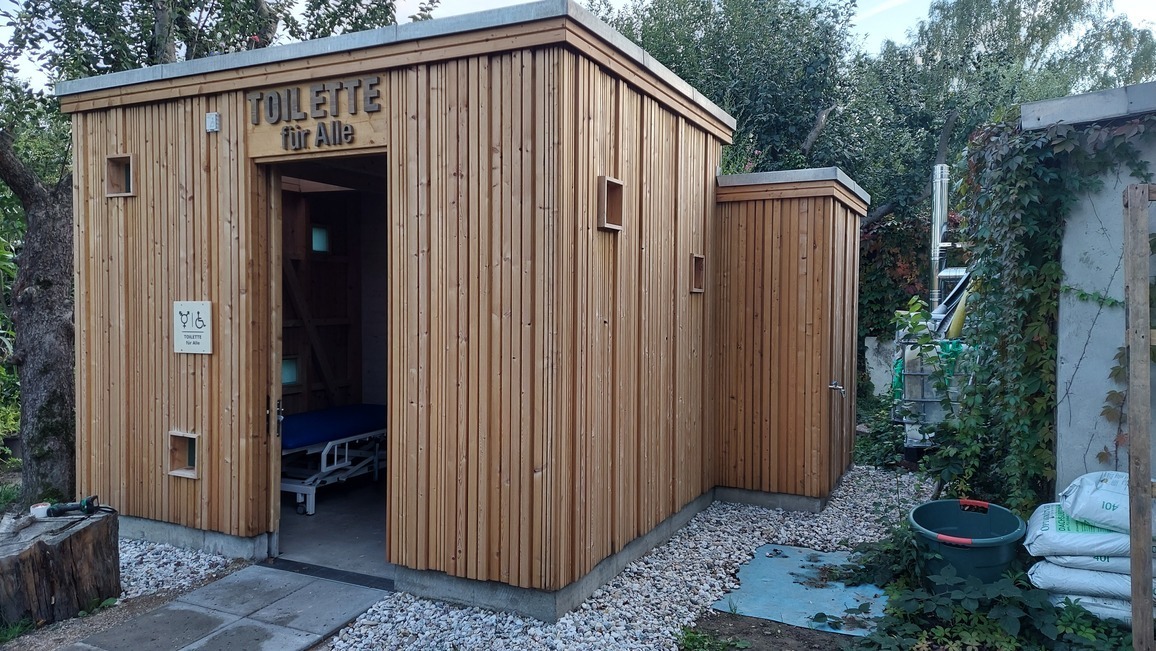

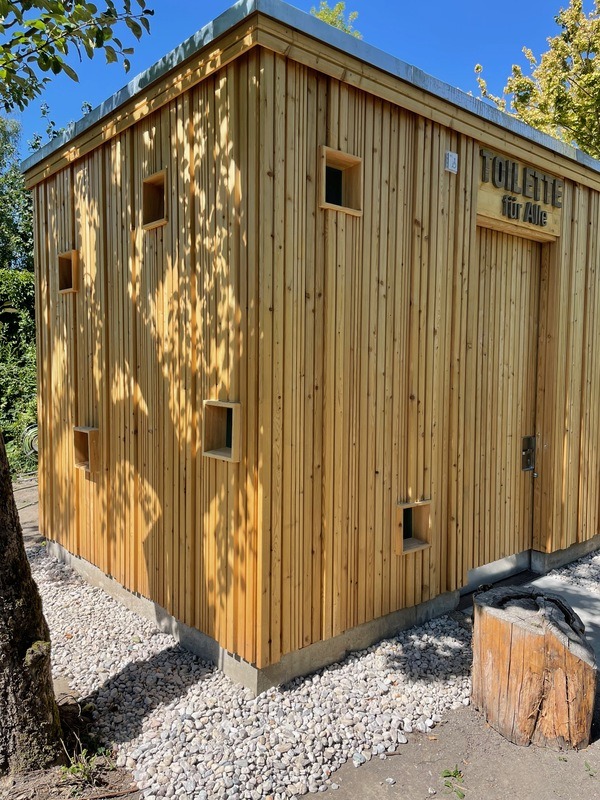

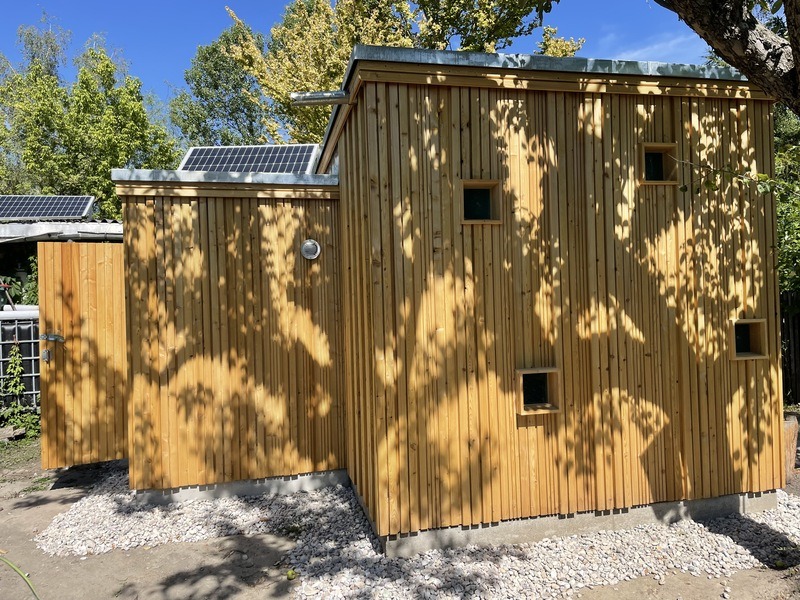

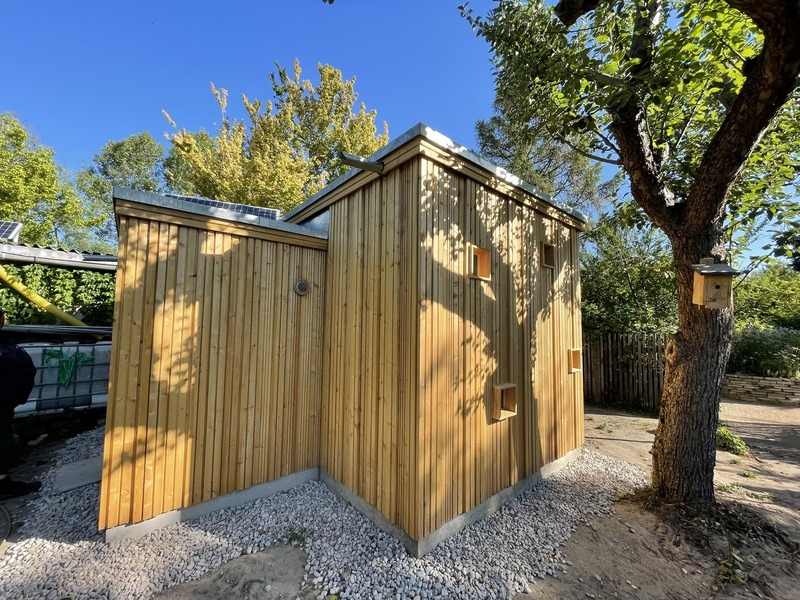

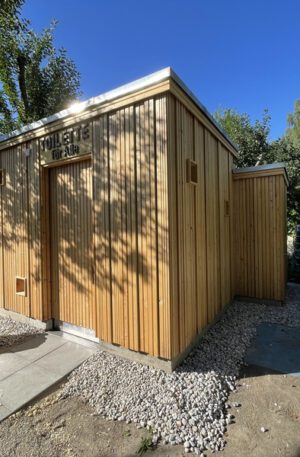

KUBUS „Toilette für alle“ – Außenansicht vorne rechts

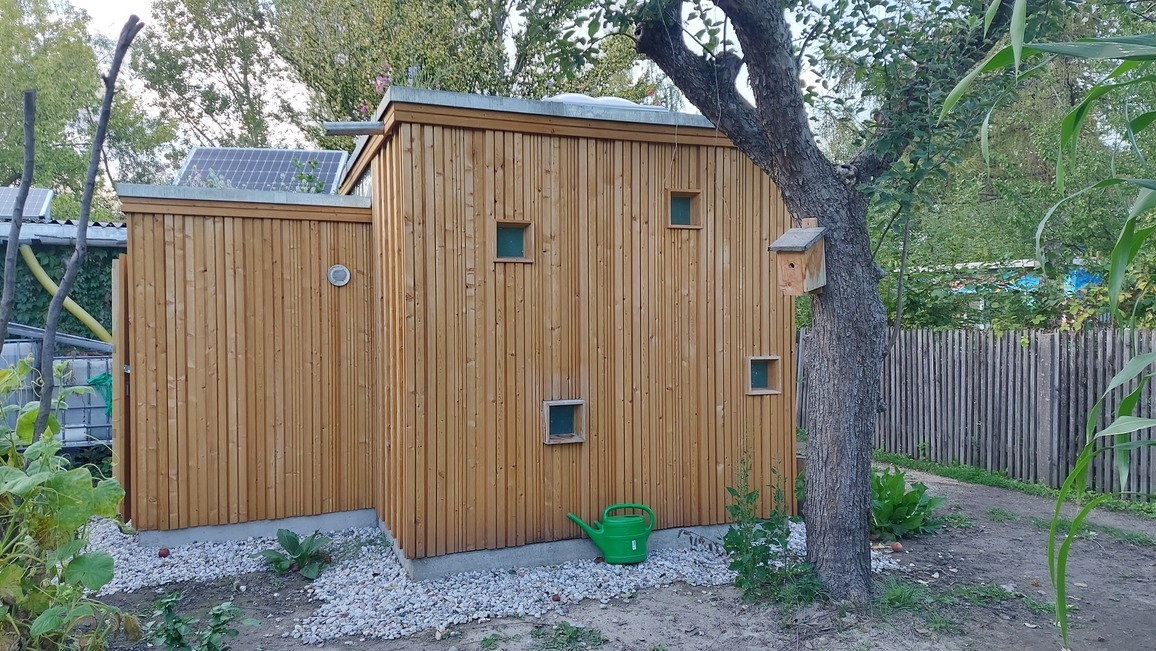

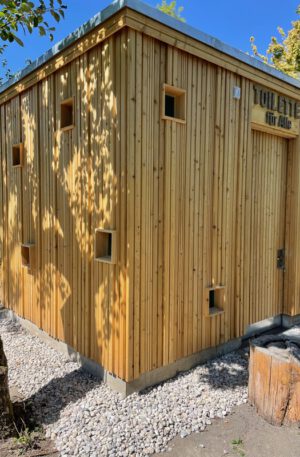

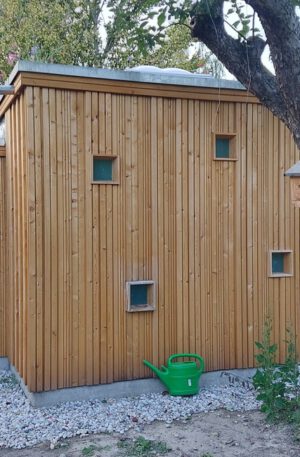

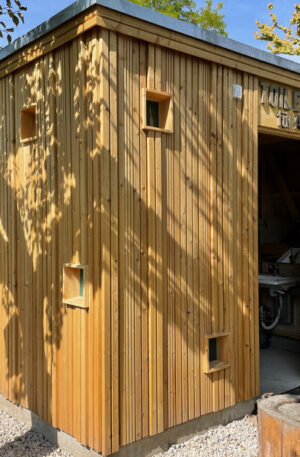

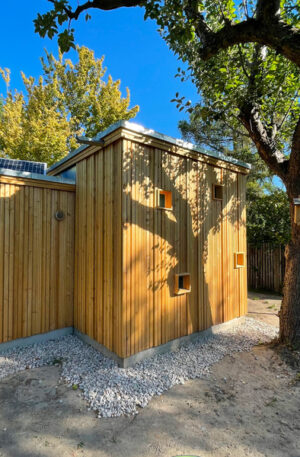

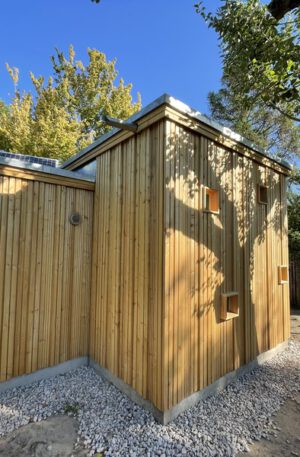

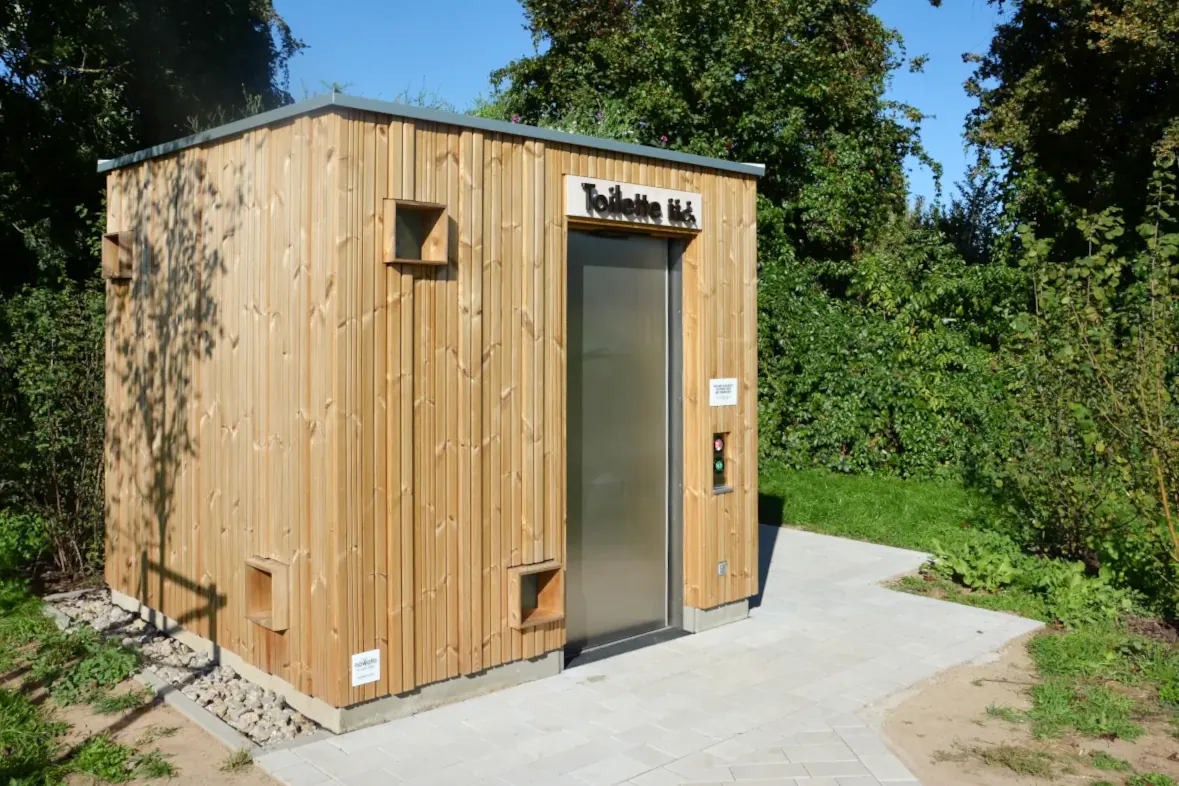

KUBUS „Toilette für alle“ – Außenansicht linke Seite

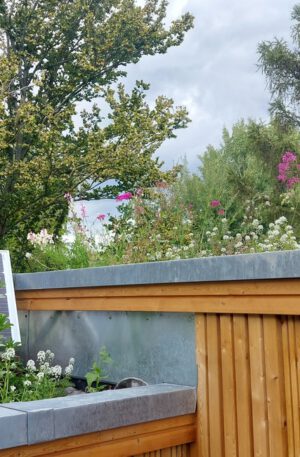

3 . Gründach.

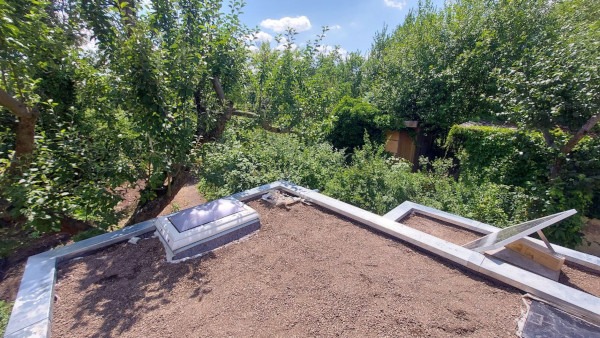

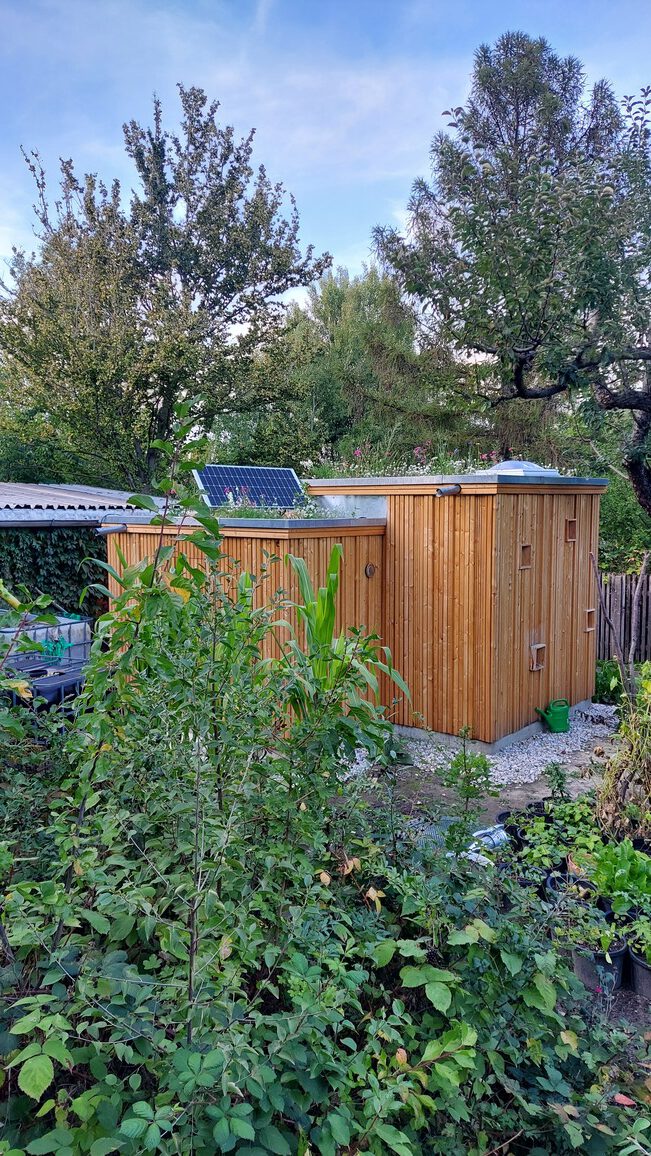

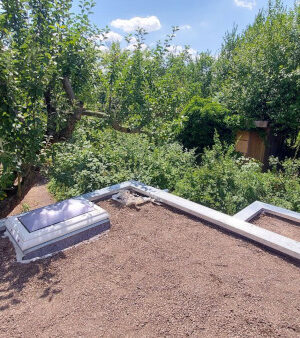

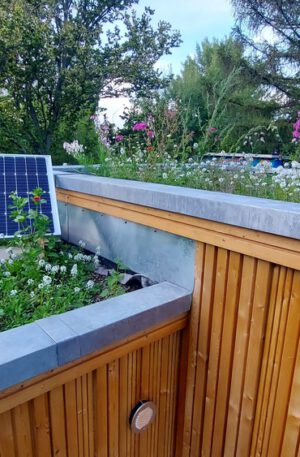

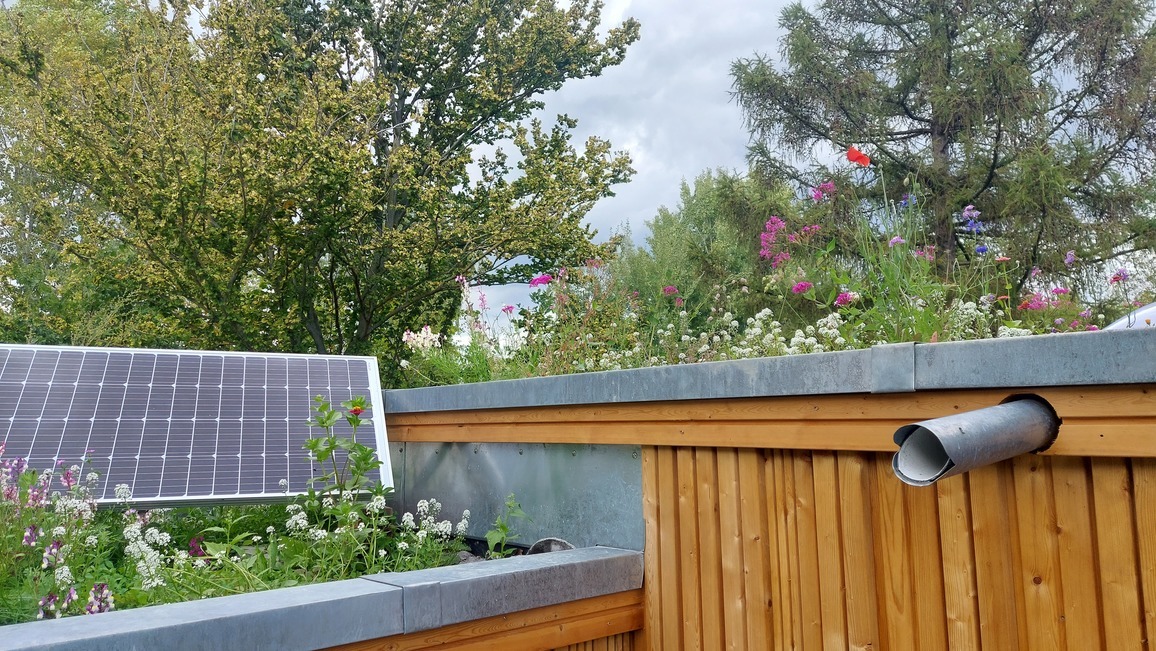

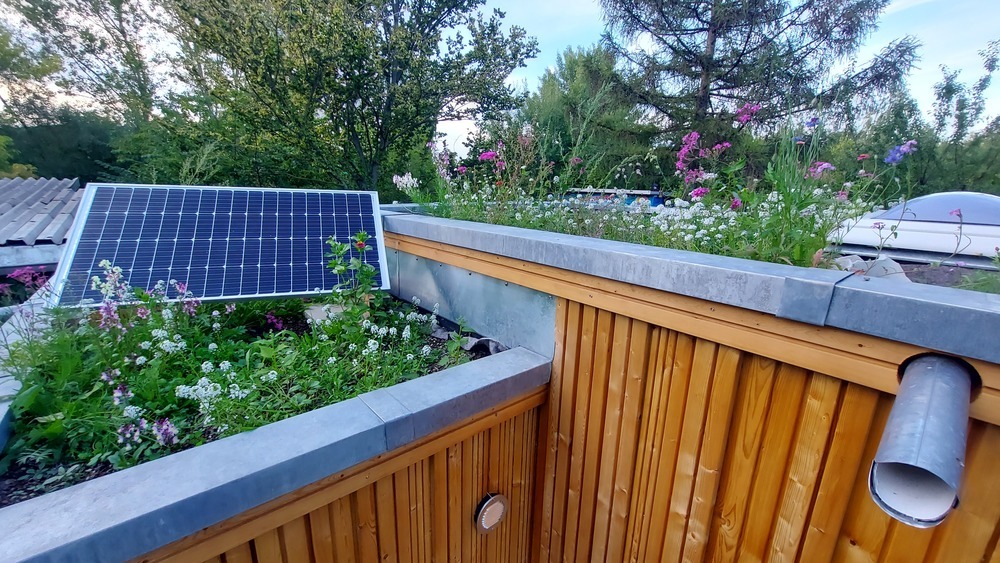

KUBUS „Toilette für alle“ – Ansicht Dach mit Begrünung und Solarpaneel
4 .

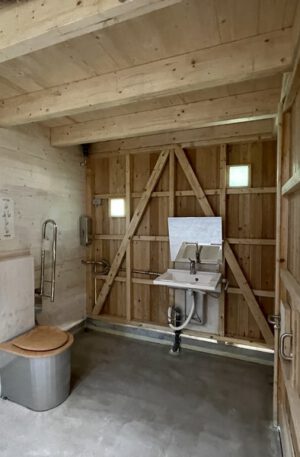

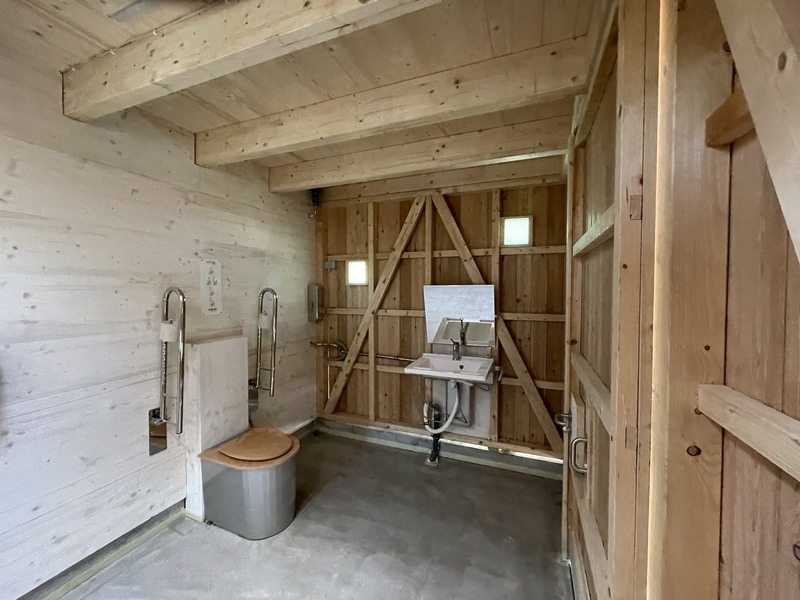

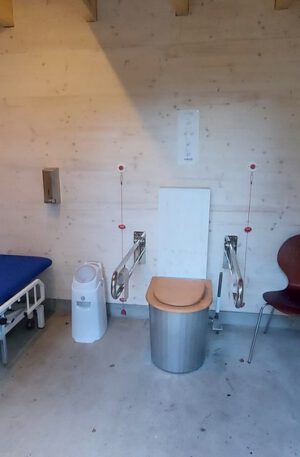

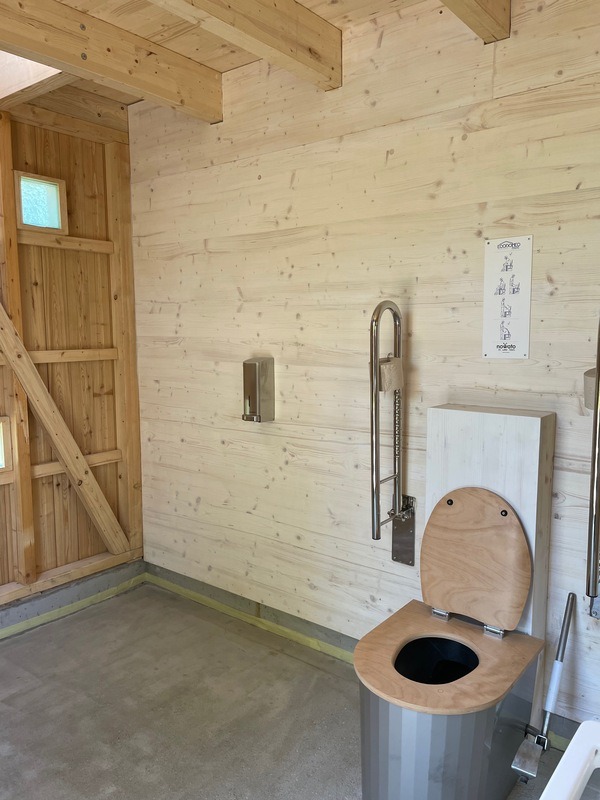

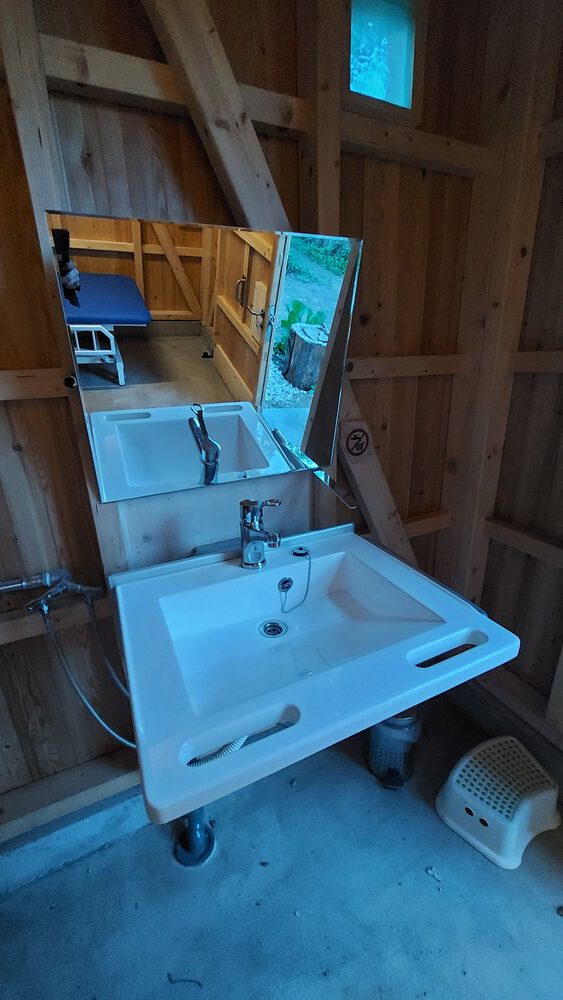

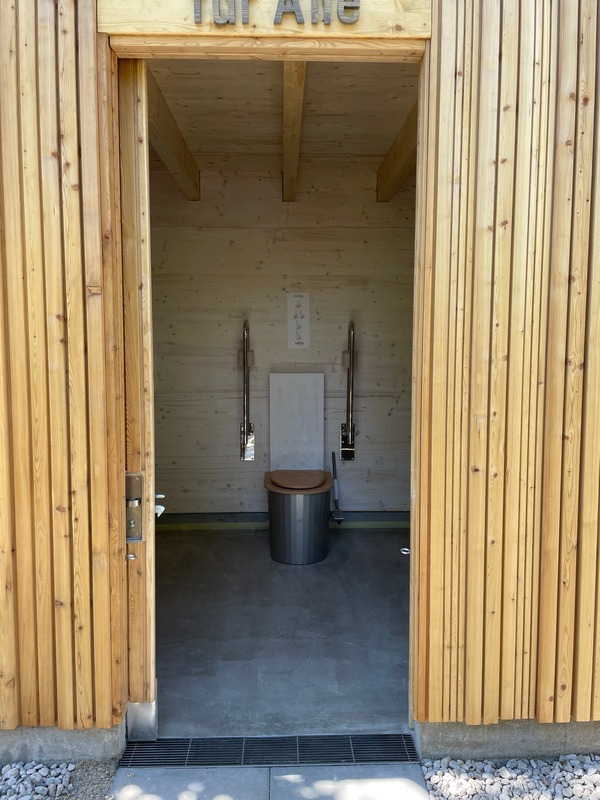

KUBUS „Toilette für alle“ – Innenansicht

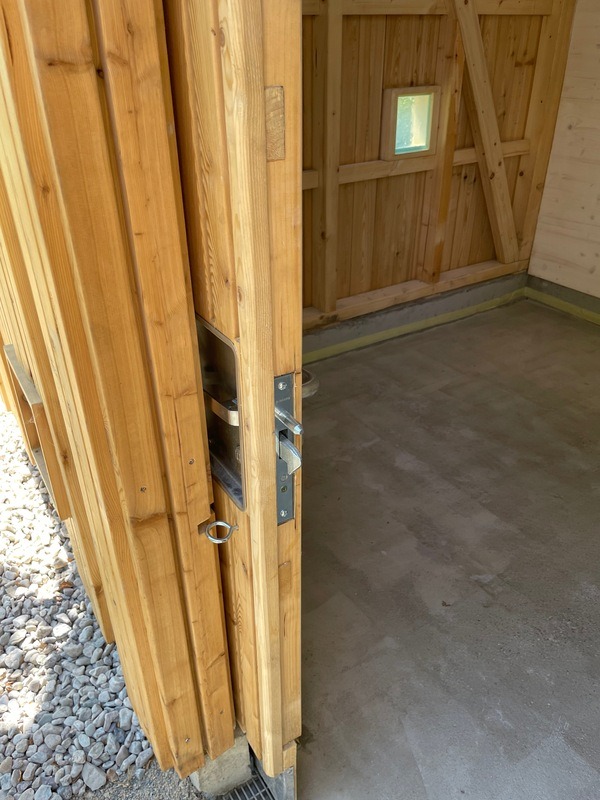

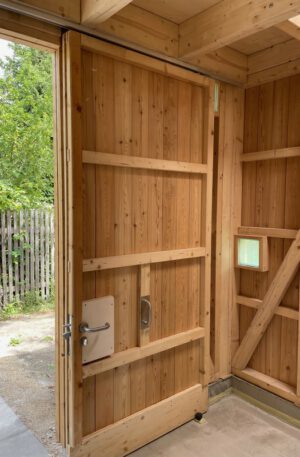

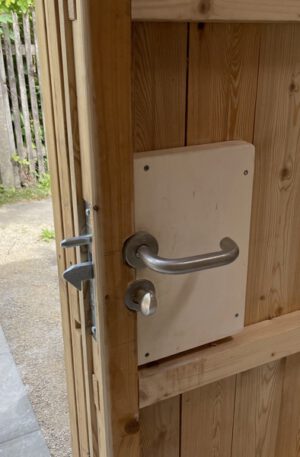

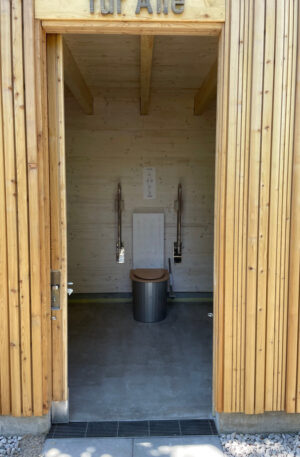

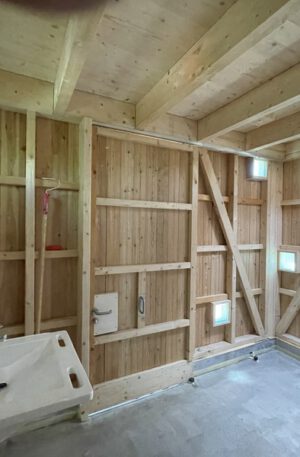

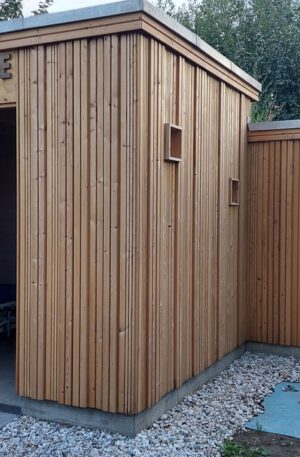

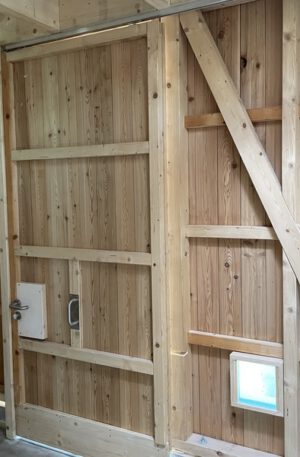

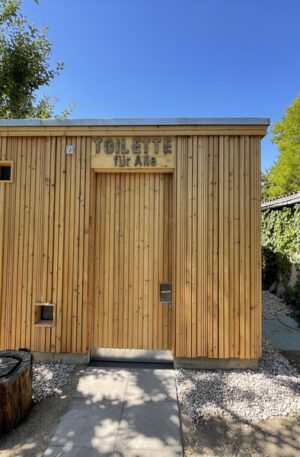

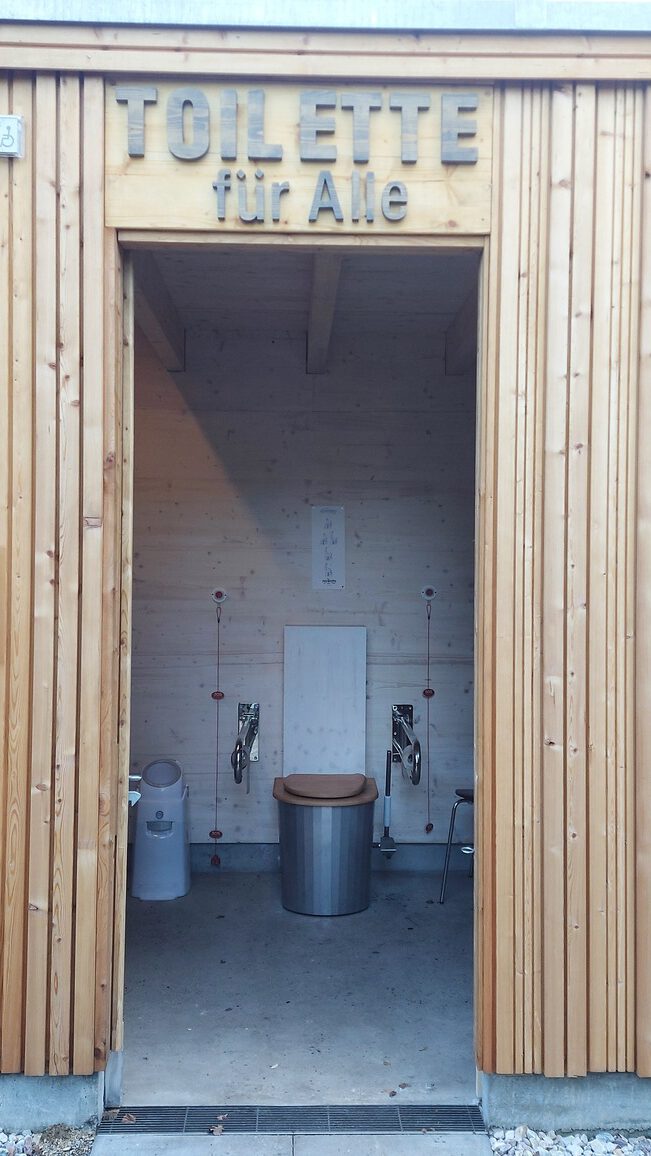

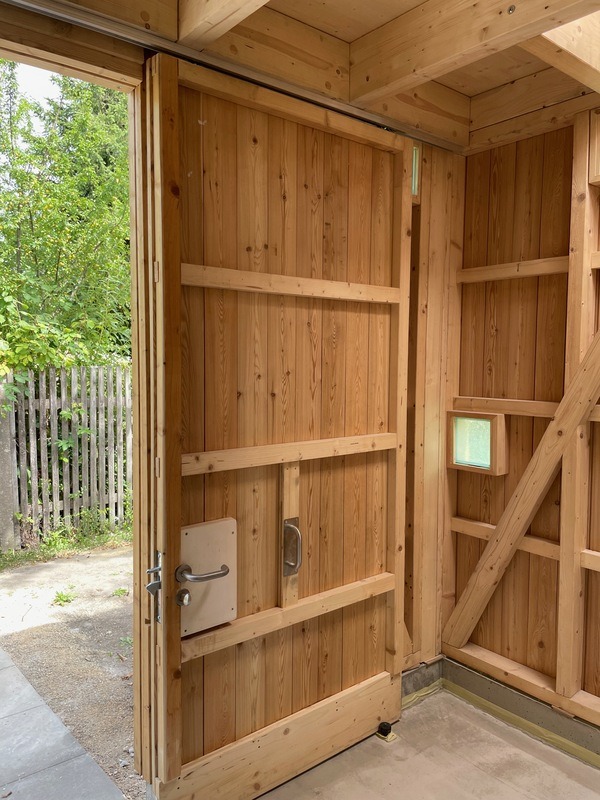

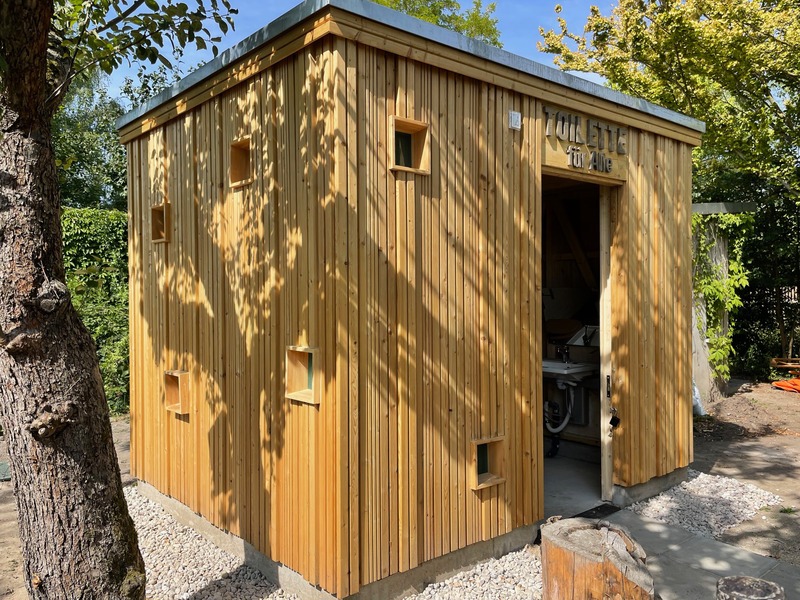

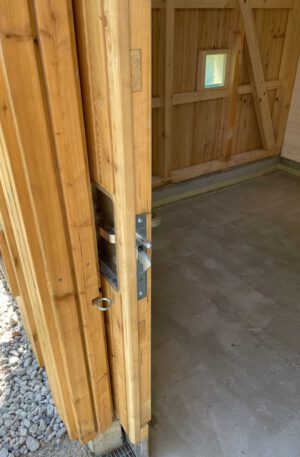

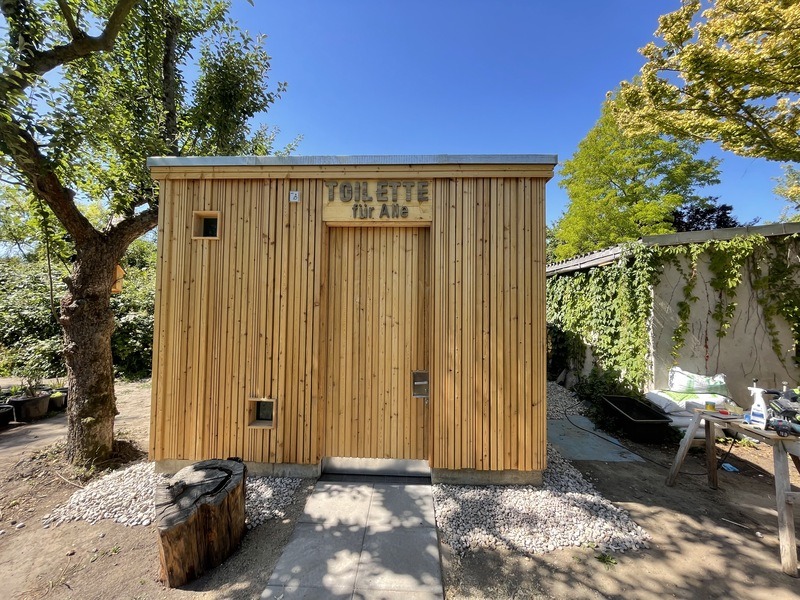

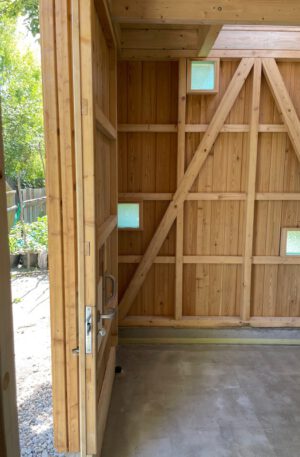

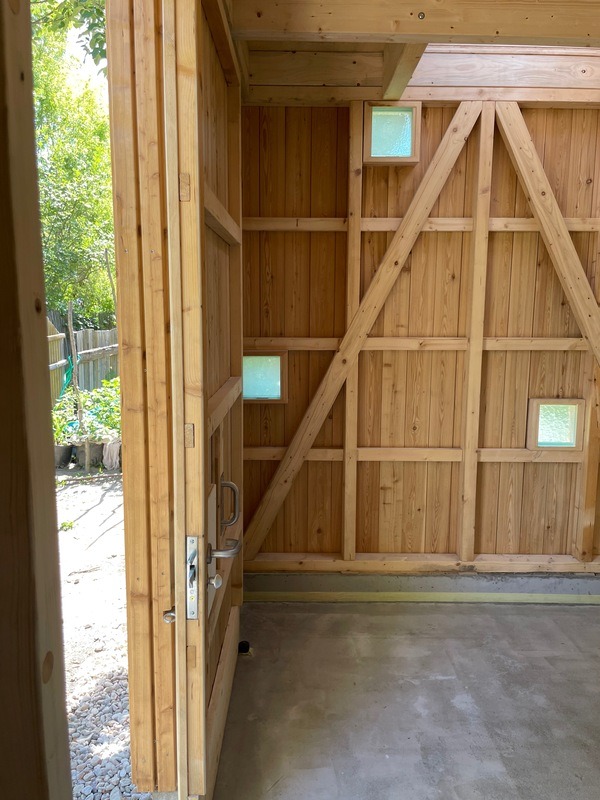

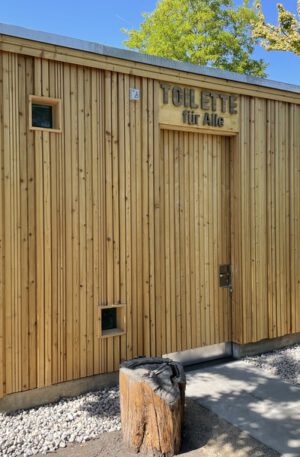

5 . Vorderseite, Eingang und Schiebetür.

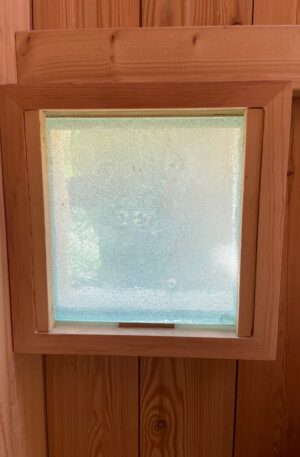

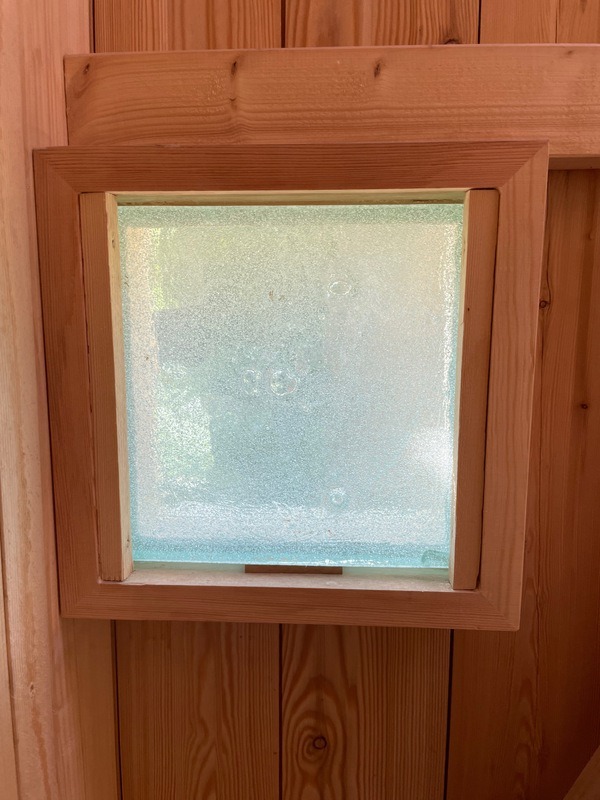

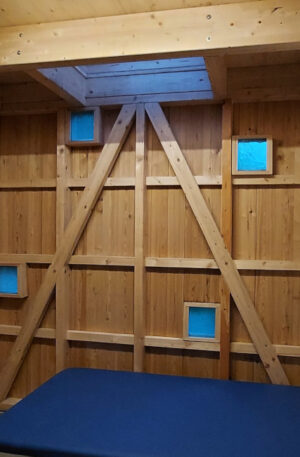

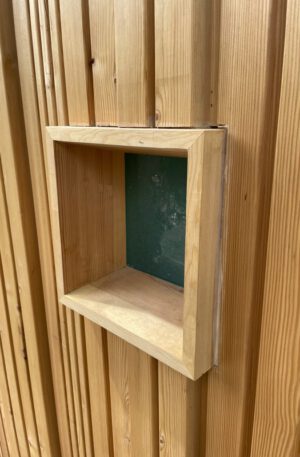

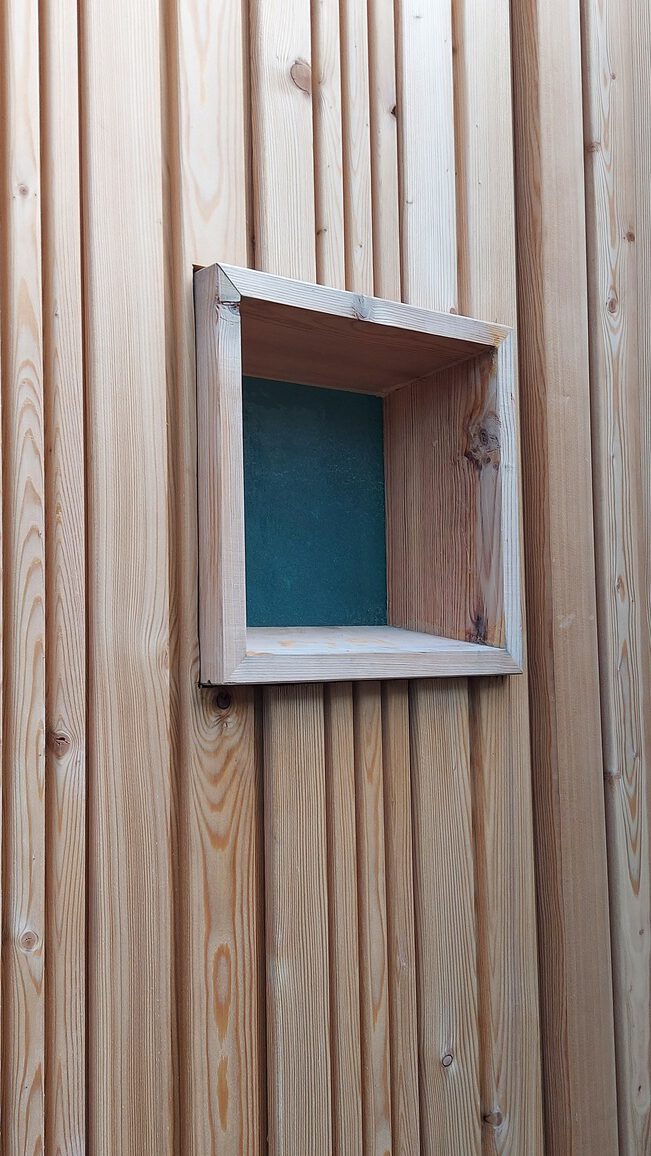

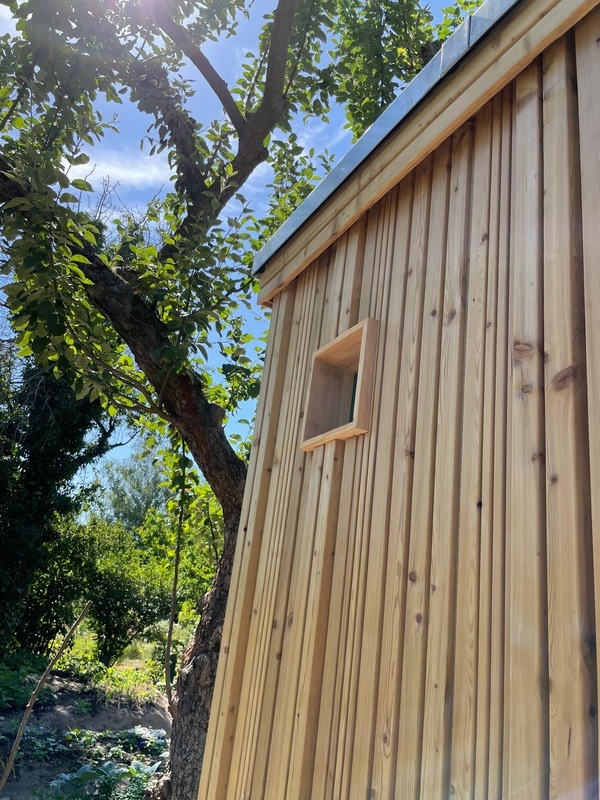

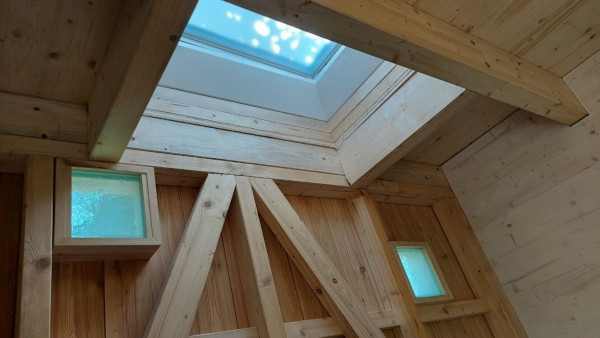

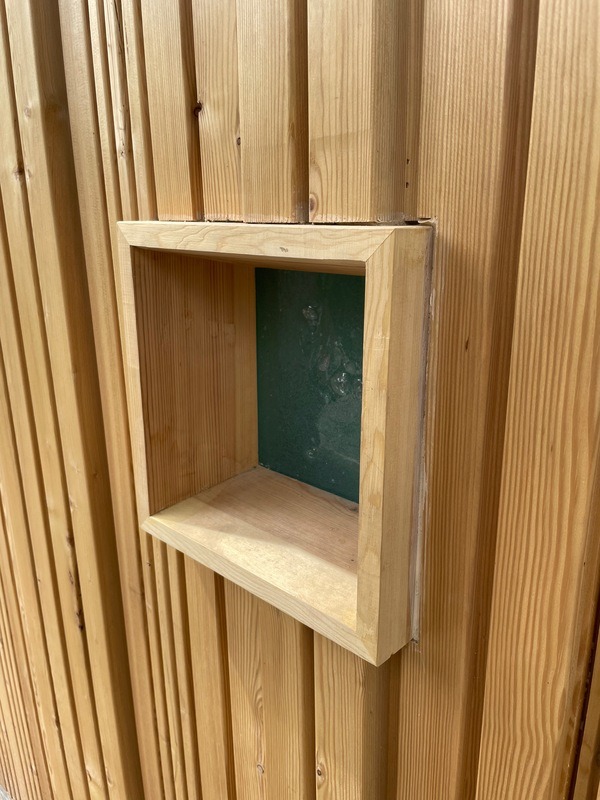

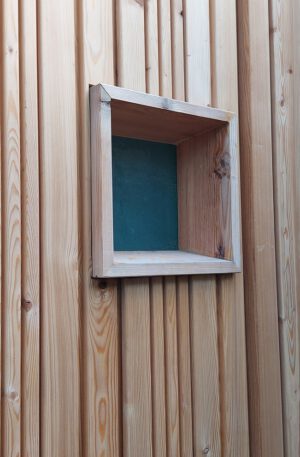

6 . Lichtlucke.

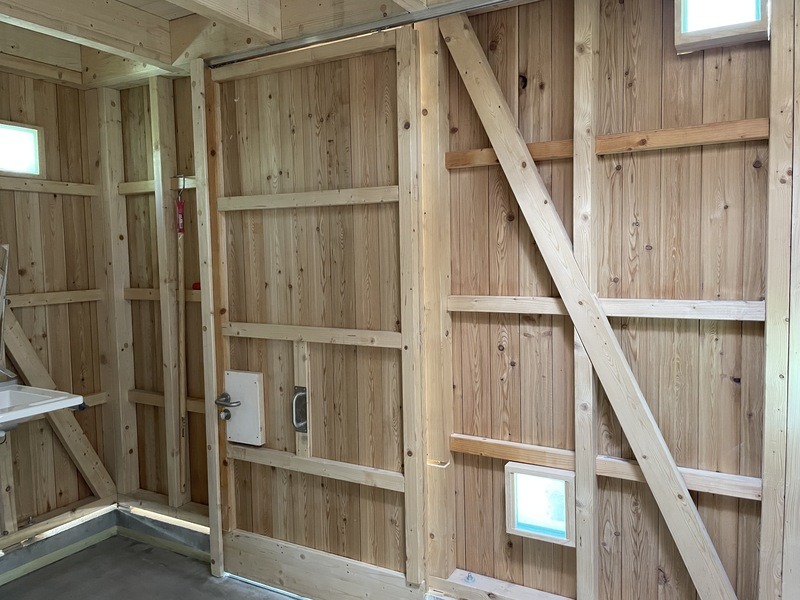

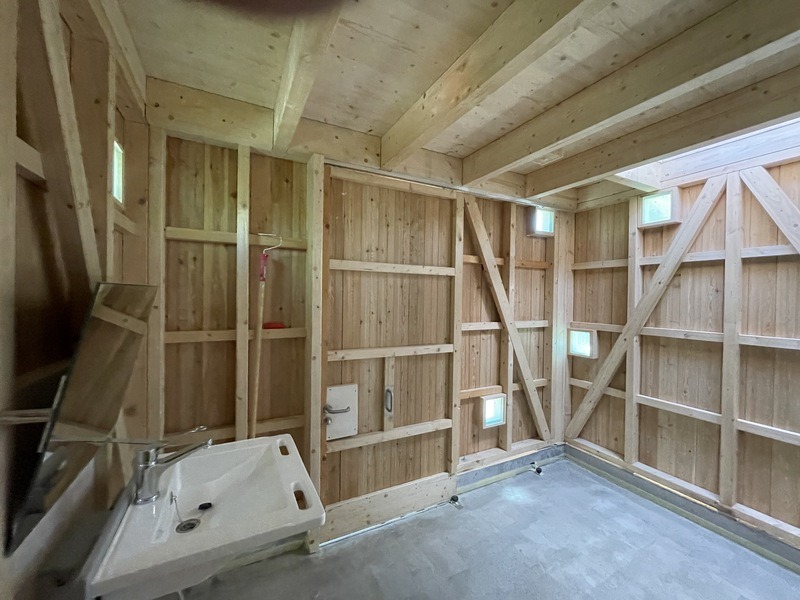

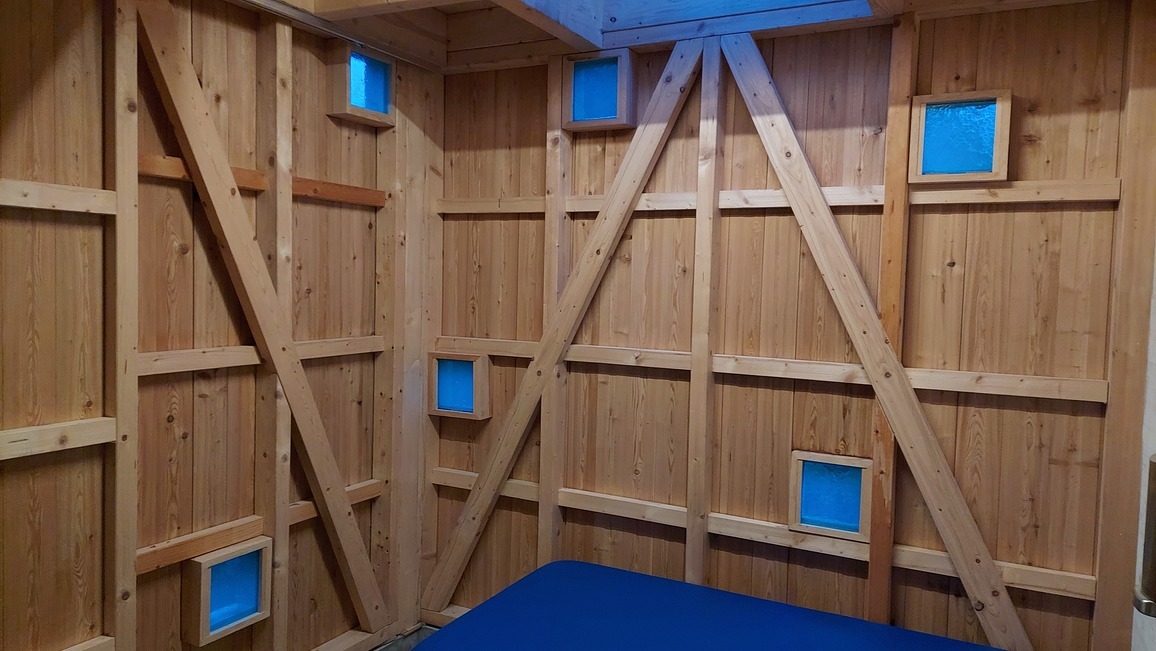

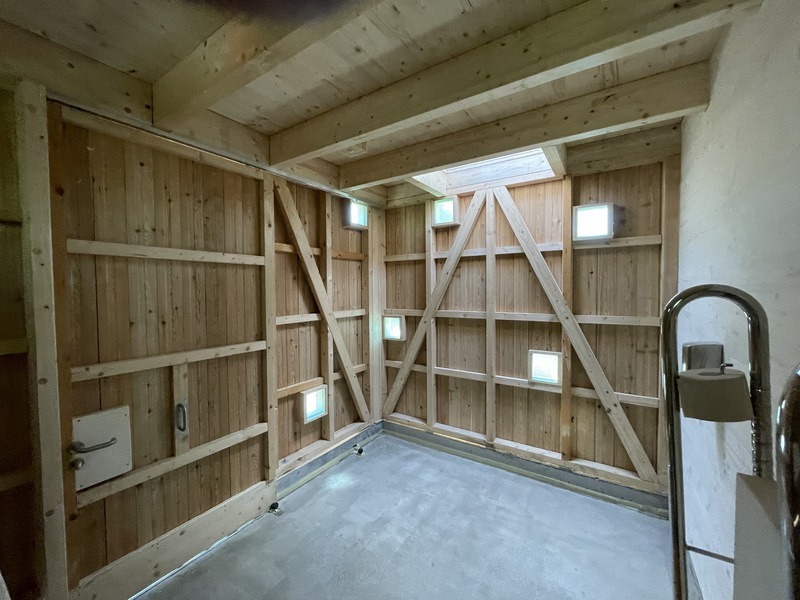

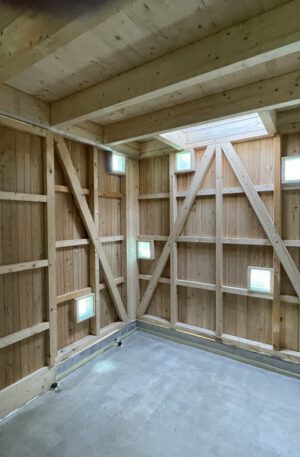

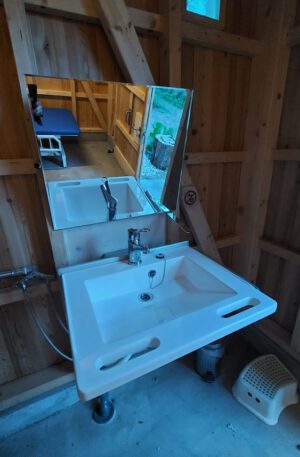

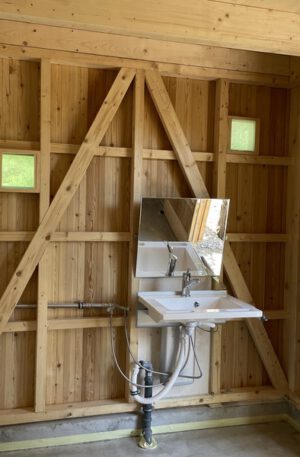

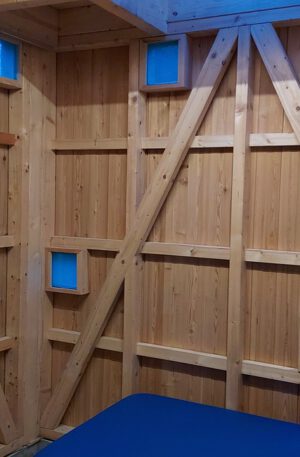

7 . Rundgang Innenraum.
8 . Kompostraum.

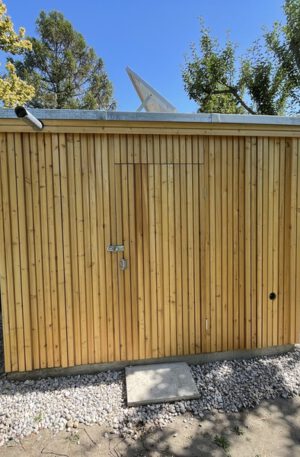

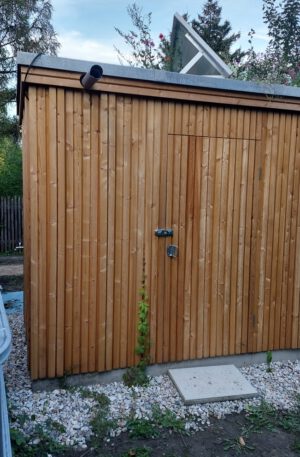

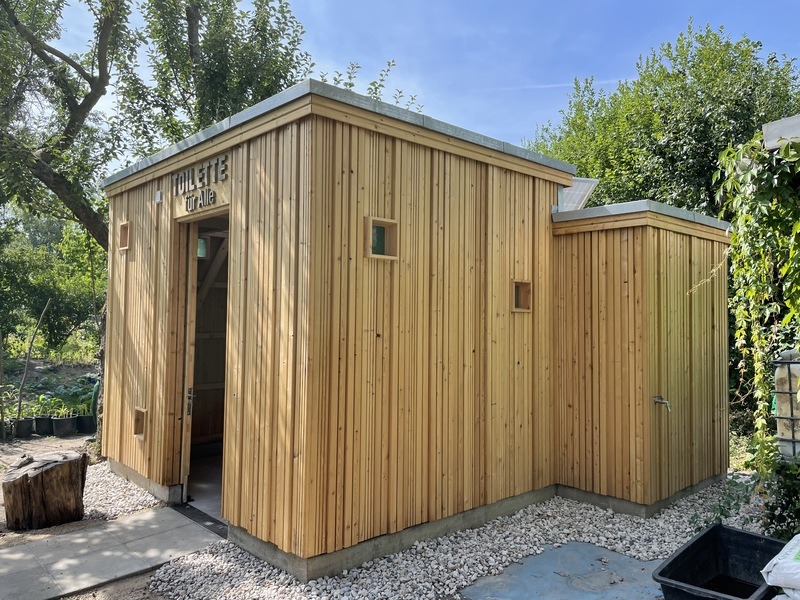

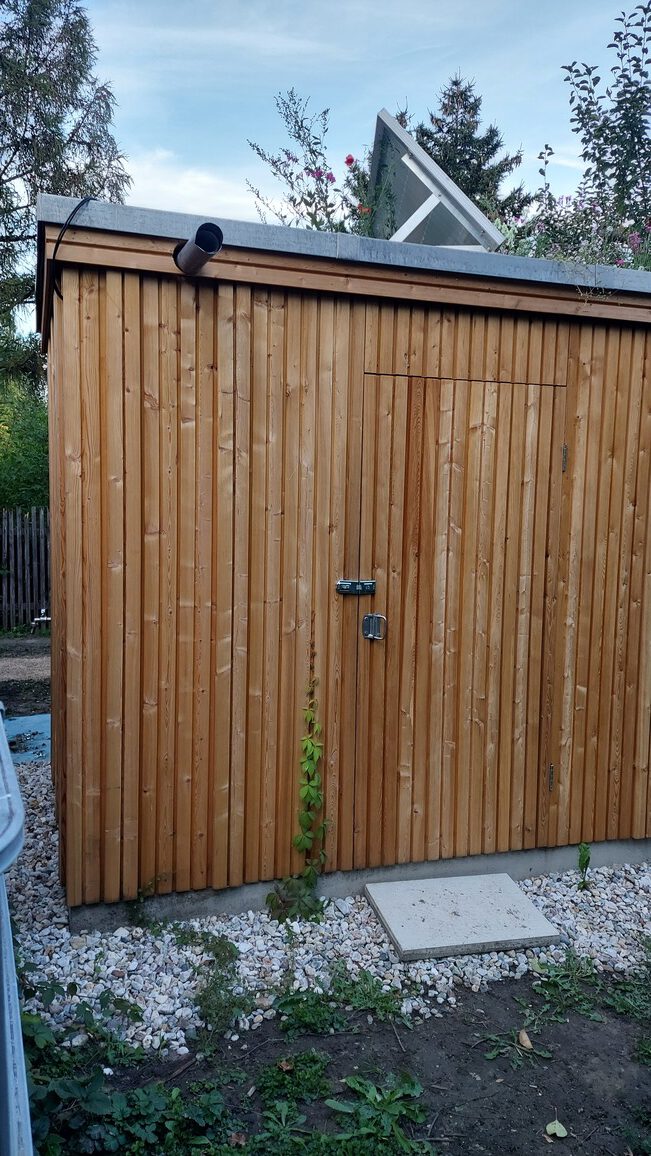

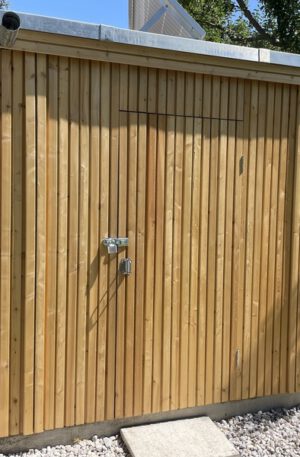

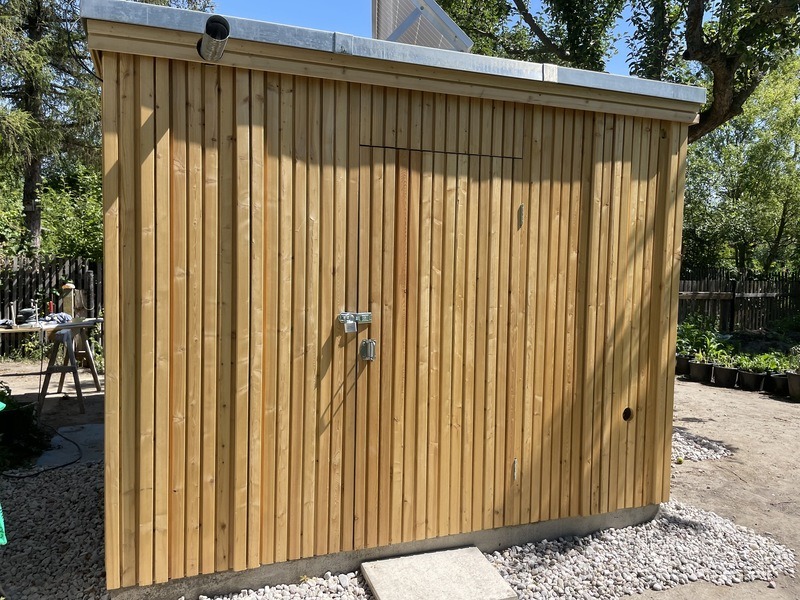

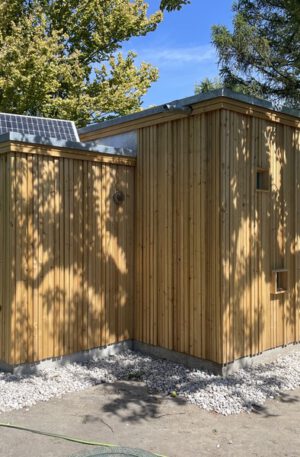

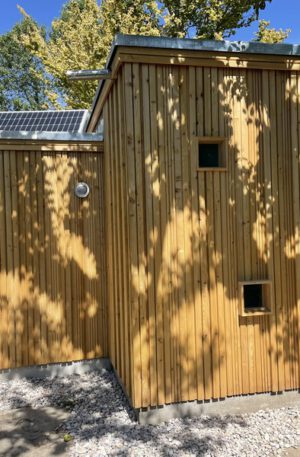

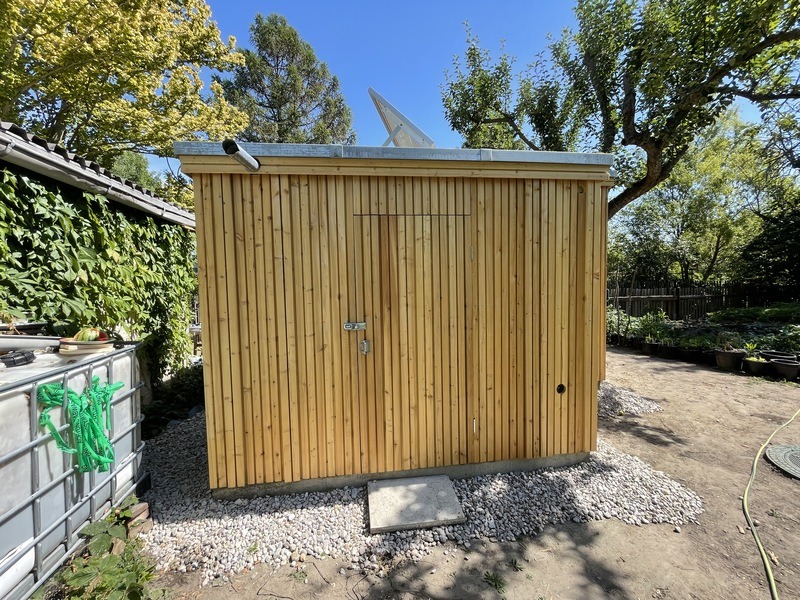

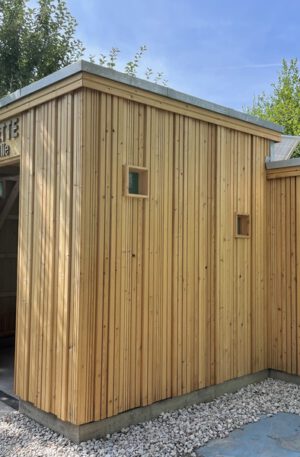

KUBUS „Toilette für alle“ – Außenansicht hinten, Kompostraum

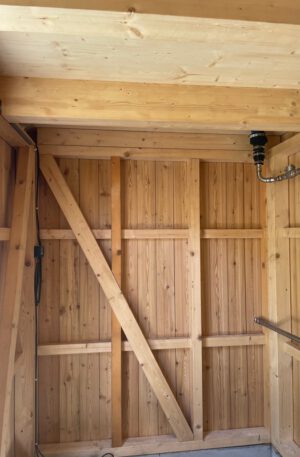

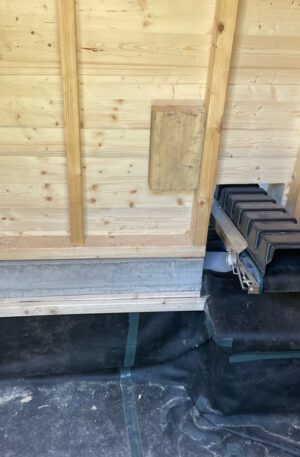

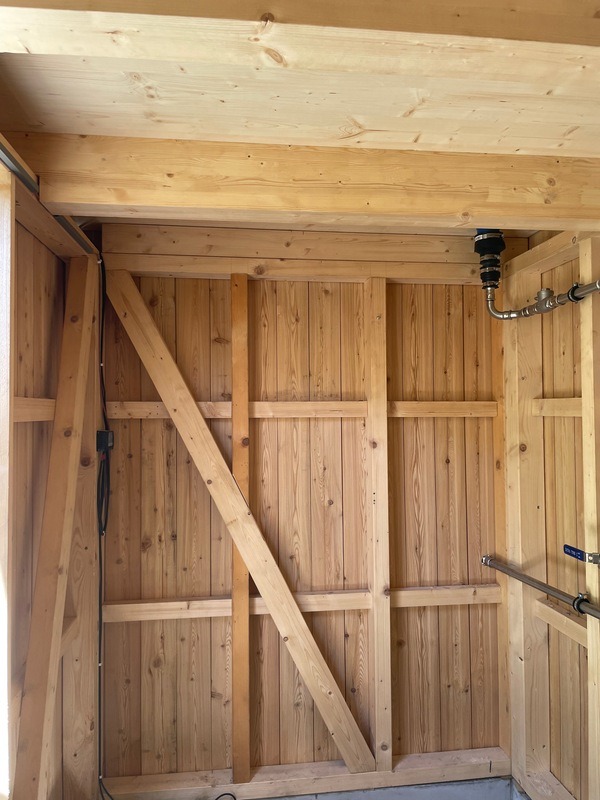

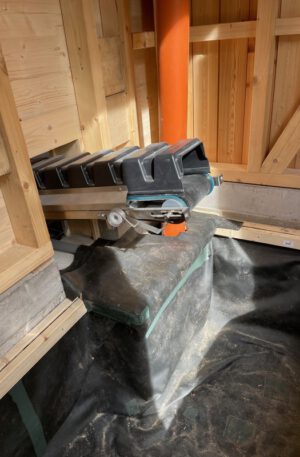

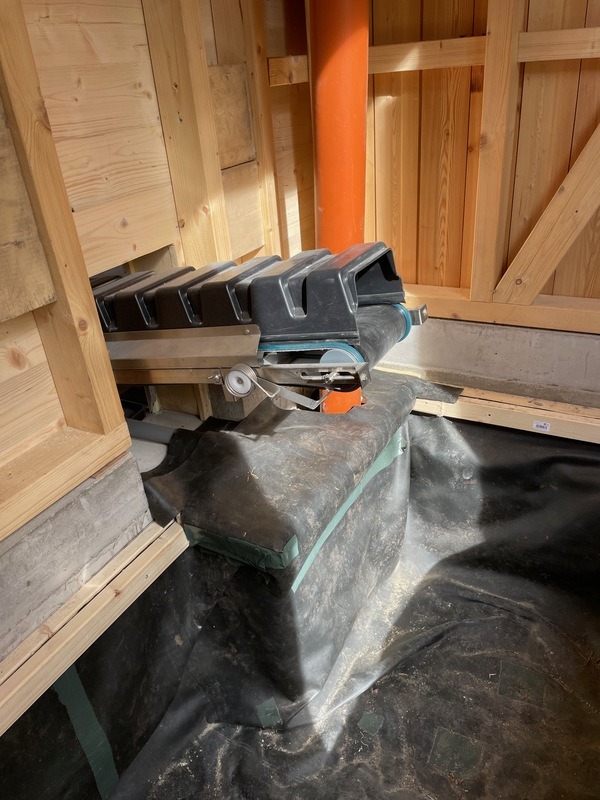

KUBUS „Toilette für alle“ – Innenansicht Kompostraum, Förderband

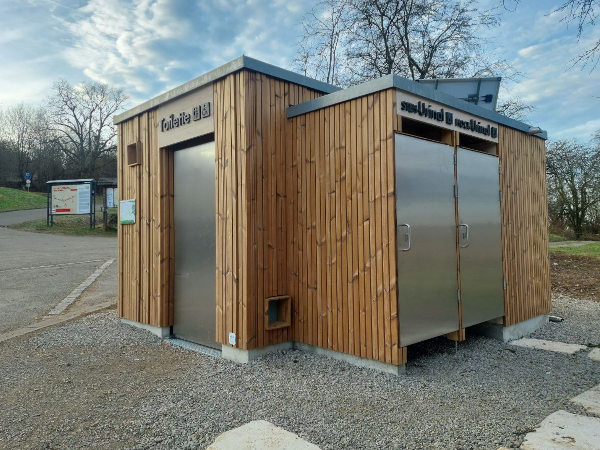

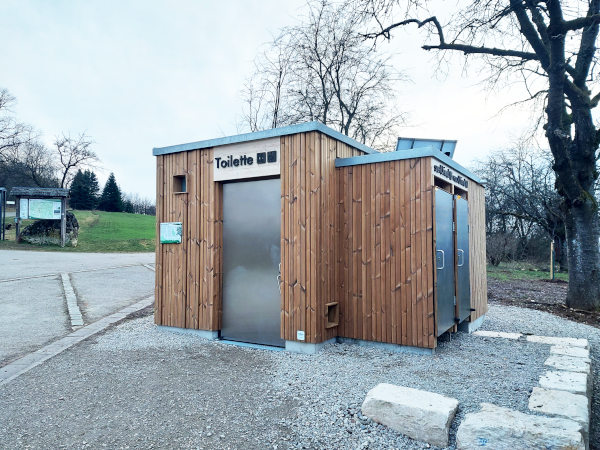

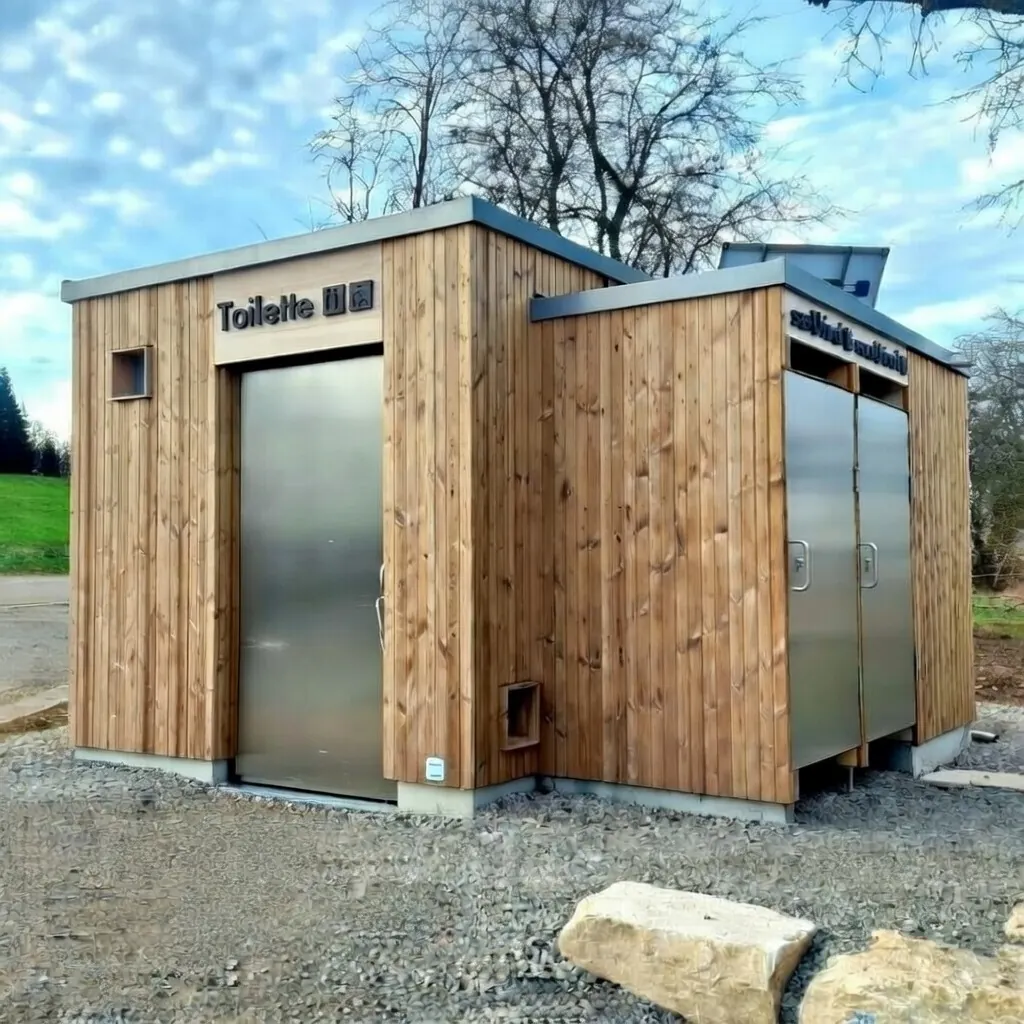

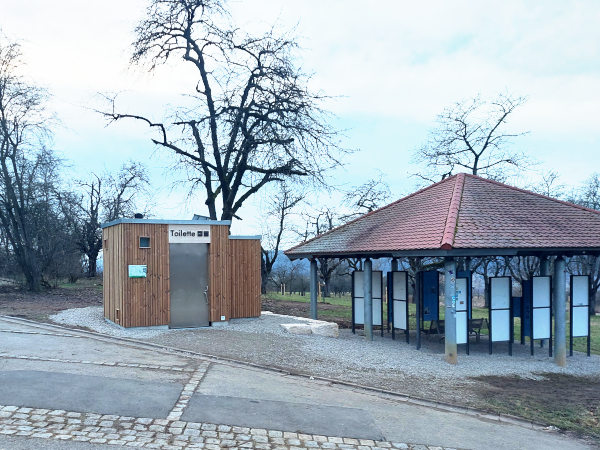

Toilettenanlage KUBUS
• Inkl. Erdtank 2.000 L; ECODOMEO Toilettensystem ; Solaranlage für Abluft ; Spender und Mülleimer als Wandbeinbau
• Toilettenraum barrierefrei nach DIN 18040-1

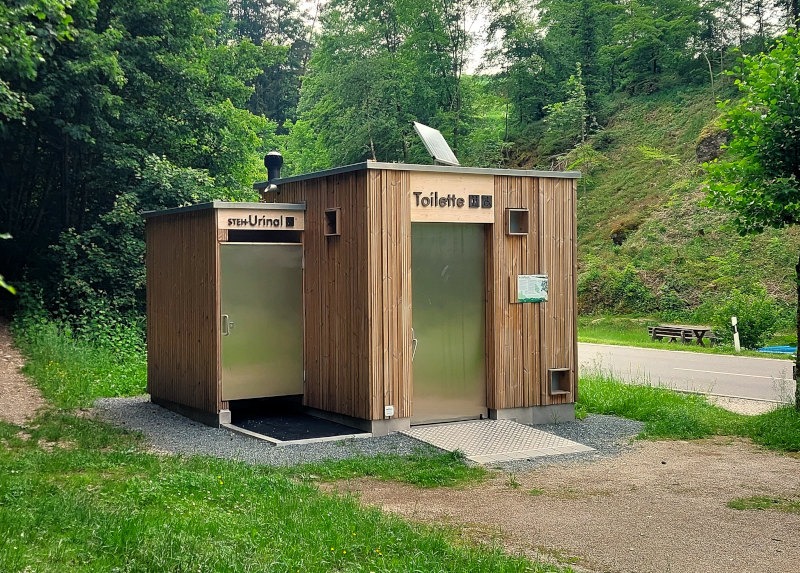

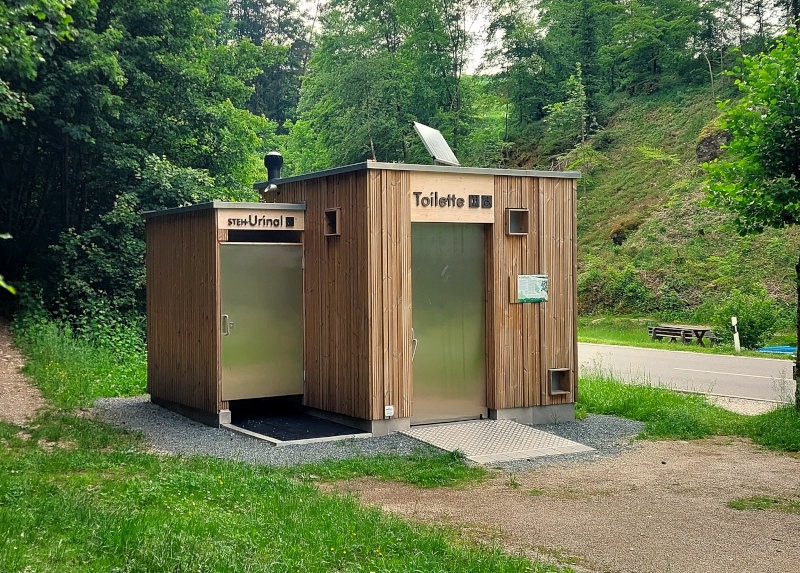

Spezifisch für KUBUS Mittel: • Separater Steh-Urinalraum mit Urinalbecken, mit Tür ; Riegelschloss mit Rot/Grün-Zeichen und abschließbar von Außen
Spezifisch für KUBUS Groß: • 2 separate Urinalräume mit Hock- und Steh-Urinalbecken, jeweils mit Tür ; Riegelschloss mit Rot/Grün-Zeichen und abschließbar von Außen

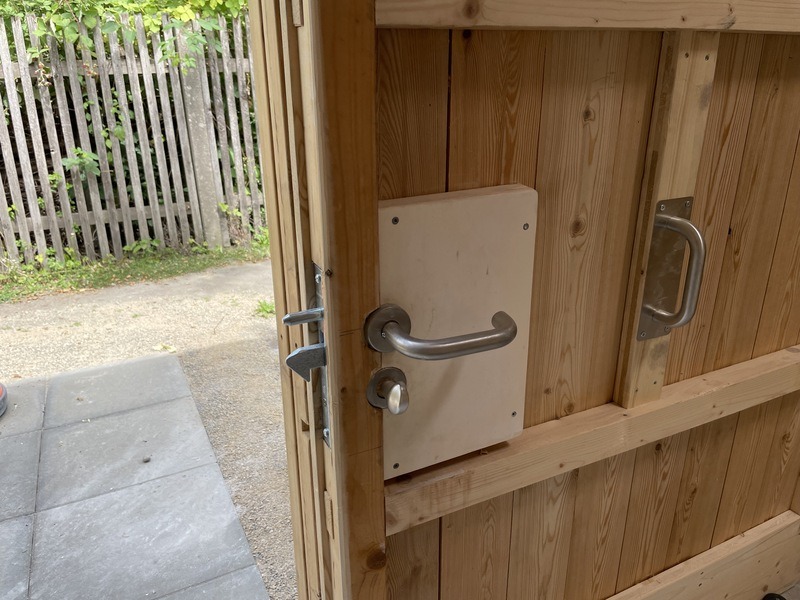

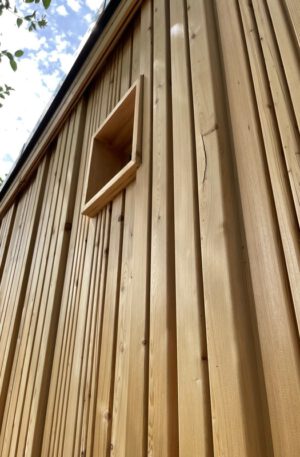

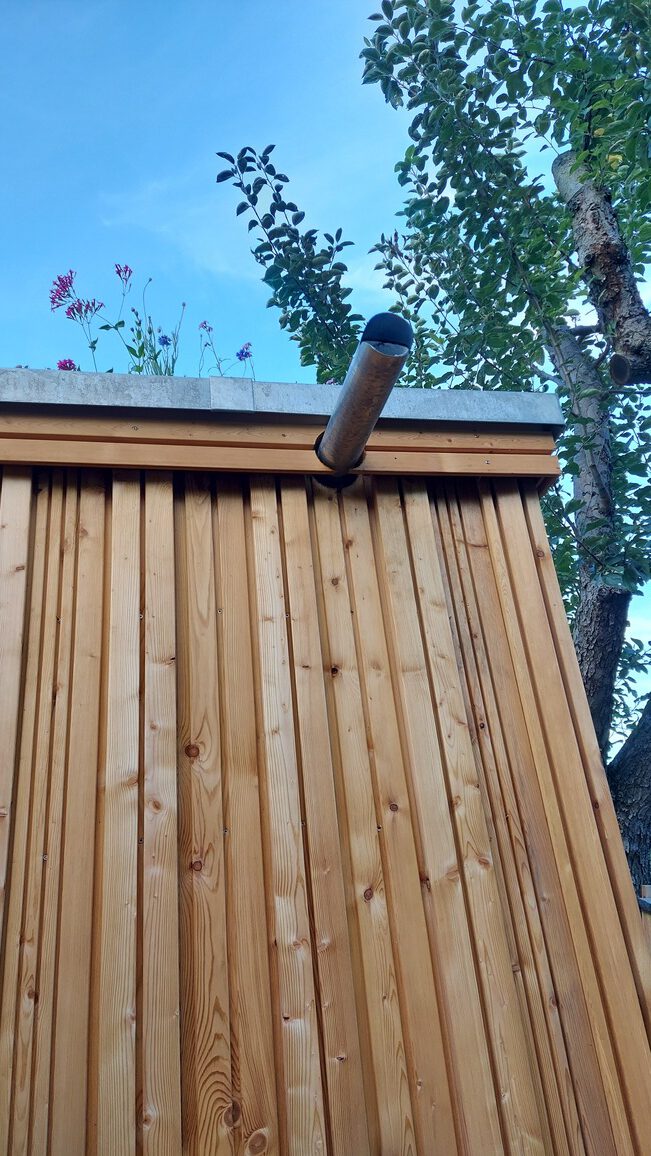

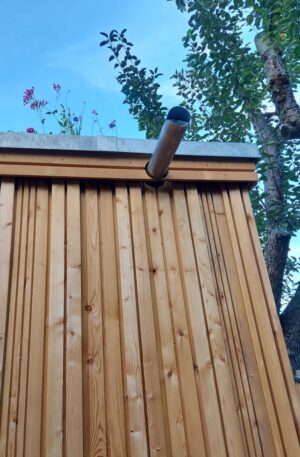

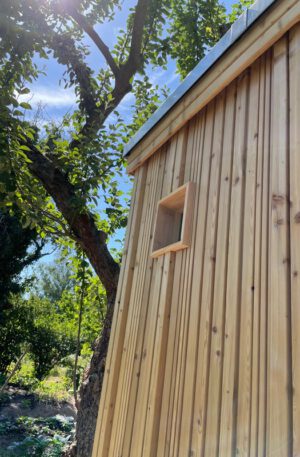

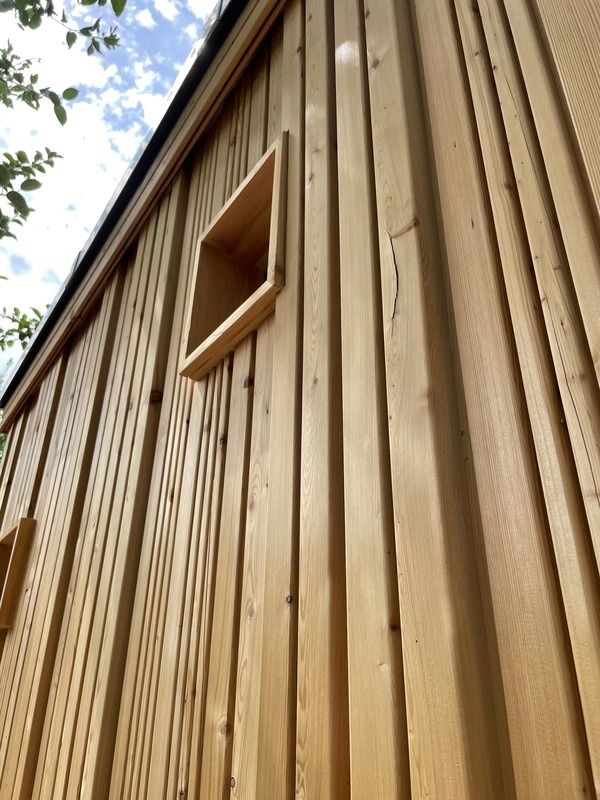

• Betriebsraum zur Sammlung der Feststoffe und Zugang zum System • Träger aus massiver Lärche und Kiefer aus nachhaltigen Forst Hessen Sägewerk im Spessart • Fassadenprofil vertikal mit Nut und Feder mit unterschiedlichen Profilen aus massivem Holz • Unterdach wurzelfest für Dachbegrünung mit 2 Stück Notüberläufen (zwei Dachflächen Haupthaus und Kompostraum). Mit Attikaabdeckung Zinkblech. • Glas für Fenster aus recycelten Flaschen undurchsichtig • Dachluke für mehr Lichteinfall • Toilettenraum mit Schiebetür 90cm Lichte, abschließbar von Außen • Riegelschloss mit Rot/Grün-Zeichen und Notfallöffnung von Außen • Boden aus Beton (bauseitig vom Kunden zu stellen) • Genauer Ausführungsplan für bauseitige Leistungen wird bei Beauftragung bereitgestellt
VERKLEIDUNG INNEN
• Standard: NUR an der Toilettensitzwand aus Dreischichtplatte Fichte behandelt. Weitere Alternativen wählbar gegen Aufpreis.
Spezifisch für KUBUS Mittel: • Standard: NUR an der Toilettensitzwand und Urinalwand aus Dreischichtplatte Fichte behandelt.
Spezifisch für KUBUS Groß: • Standard: NUR an der Toilettensitzwand und Urinalwänden aus Dreischichtplatte Fichte behandelt.
AUSSTATTUNG & ZUBEHÖR

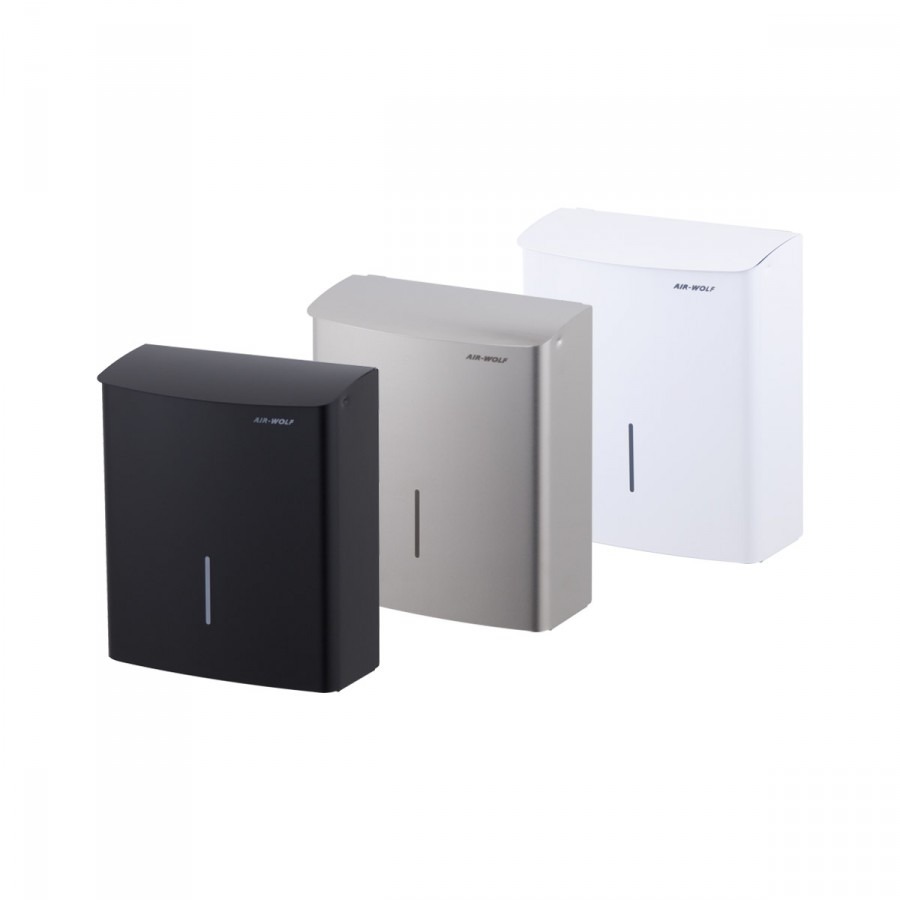

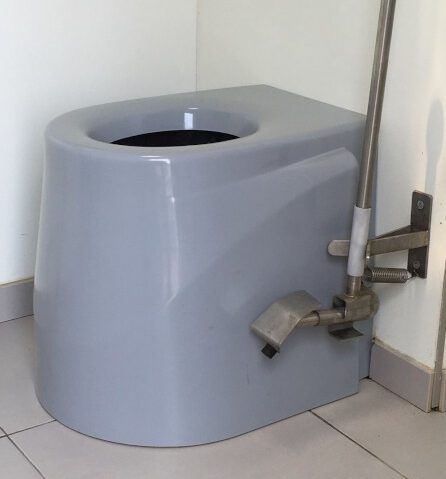

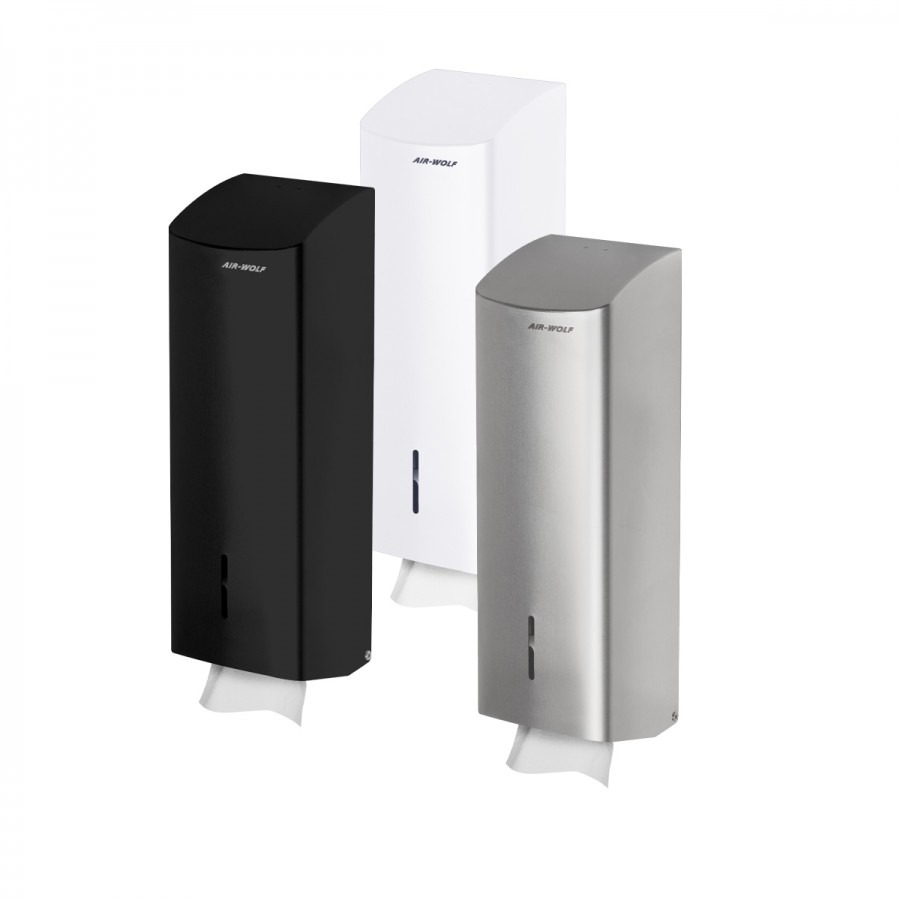

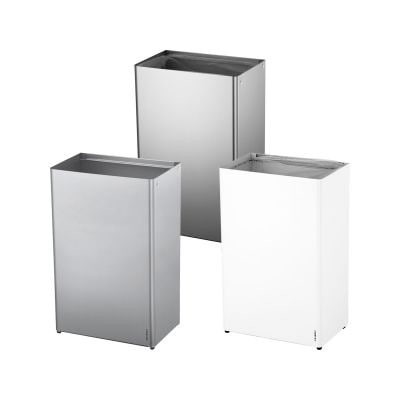

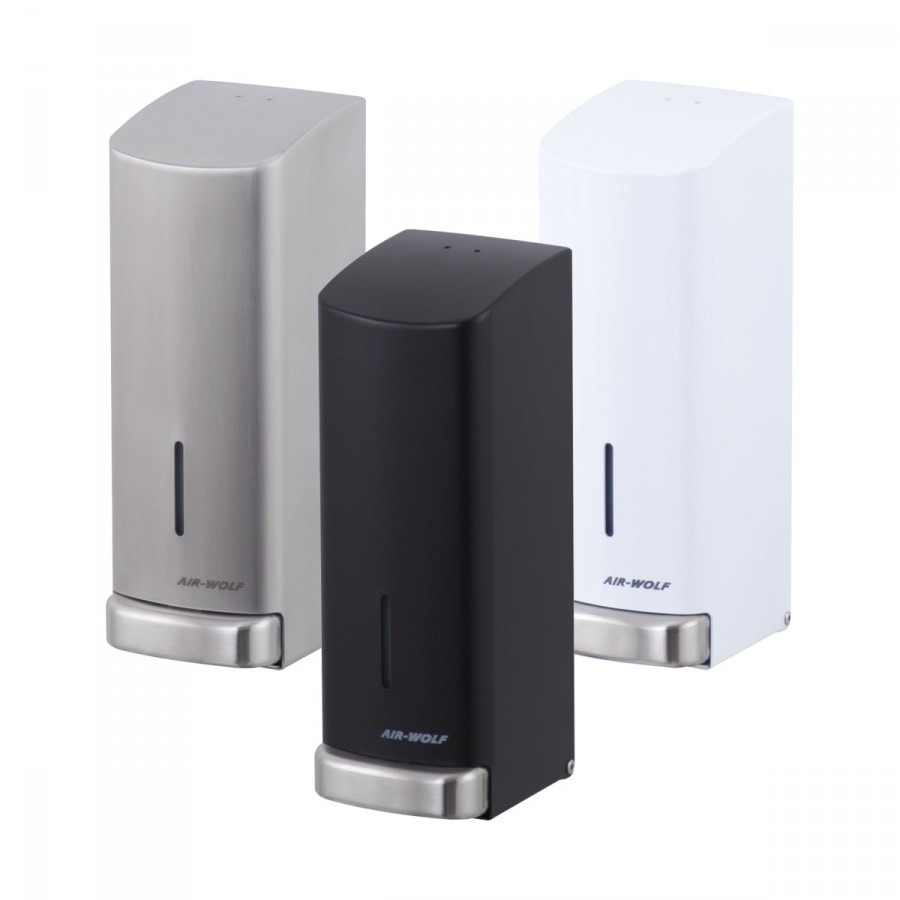

• Wählbarer ECODOMEO Toilettensitz Tentale oder Neodyme mit Deckel • Inkl. mechanischem Fußpedal aus Metall oder Holz für das Förderband + Handhebel-Aufsatz für eine manuelle Bedienung • 2 Stützklappgriffe aus Metall im Innenraum links und rechts vom Toilettensitz • Bedienanleitung • Beschilderung „Toilette“+ Symbol Barrierefrei über der Tür • Solaranlage für Ventilator im Betriebsraum • Für Toilettenraum: Wandeinbaulösung für Toilettenpapier, Handgel und Müllbehälter. An der Toilettenwand eingebaut. Für Schutz vor Vandalismus und Diebstahl, barrierefrei. Inkl. Spender

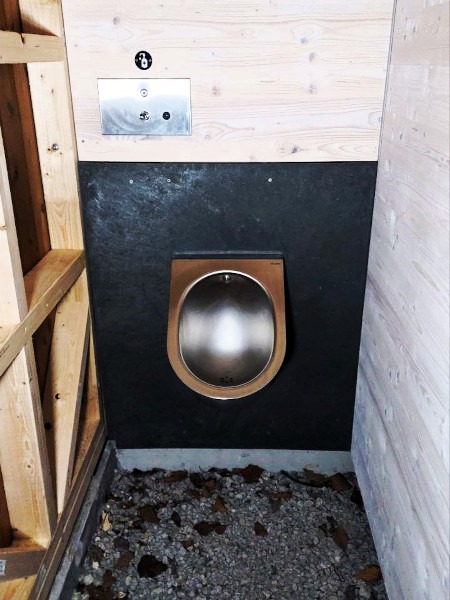

Spezifisch für KUBUS Mittel: • Für Steh-Urinalraum: Wandeinbaulösung für Handgel. Für Schutz vor Vandalismus und Diebstahl ; inkl. Spender • Trocken-Urinal Edelstahl oder Ti'Pi aus PE für Urinalraum

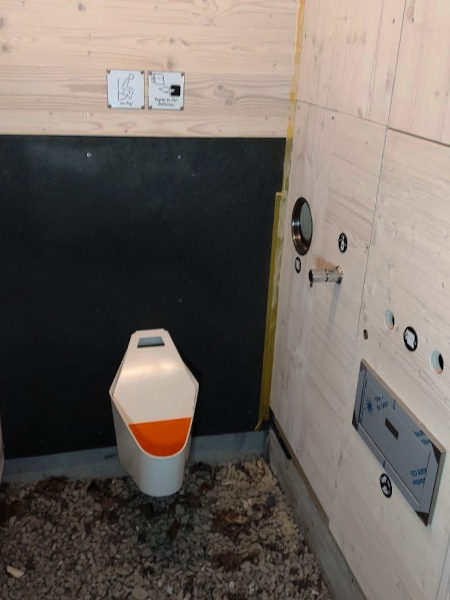

Spezifisch für KUBUS Groß: • Für Toiletten- und Hock-Urinalraum: Wandeinbaulösung für Toilettenpapier, Handgel und Müllbehälter. An der Toilettenwand eingebaut. Für Schutz vor Vandalismus und Diebstahl ; barrierefrei (Toilette) ; inkl. Spender • Für Steh-Urinalraum: Wandeinbaulösung für Handgel. Für Schutz vor Vandalismus und Diebstahl ; inkl. Spender • Steh-Urinal Edelstahl oder Ti'Pi aus PE für Urinalraum • Hocke-Urinal MARCELLE für Frauen für zweiten Urinalraum
FESTSTOFFSAMMLUNG
• Feststoffe werden im Betriebsraum gesammelt und vor Ort kompostiert • Boden des Raums ist vertieft und abgedichtet mit Teichfolie • Betriebsraum inkl. Tür aus Holzprofilen, abschließbar von Außen • Abluftsystem des Betriebsraums durch 12V-Ventilator
URINSAMMLUNG
• Mit Erdtank 2.000 Liter – Mit Dibt-Zulassung, für ca. 10.000 Nutzungen, inkl. Lieferung • Graf Überlaufwächter für Urintank – batteriebetrieben – optisches und akustisches Signal bei Erreichen max. Füllstand. Sensorteil sitzt im Tank.
ALTERNATIVE
☐ Anstatt Handhebel, für mehr Barrierefreiheit: Elektrischer Motor für Förderband ECODOMEO wählbar, Betätigung des Förderbands durch Knopfdruck ☐ alternative Urintanks oder auch Ablauf in die Kanalisation möglich
Genauer Ausführungsplan für bauseitige Leistungen wird bei Beauftragung bereitgestellt.
Toilettensitz zur Wahl
Toilette ECODOMEO Tentale
Standardfarbe weiß, Farbe optional wählbar gegen Aufpreis. Sitzhöhe 475 mm.
Toilette ECODOMEO Neodyme mit Deckel
Standardfarbe weiß, Farbe optional wählbar gegen Aufpreis.Sitzhöhe 458 mm.
Farbeauswahl für Männer-Urinal TiPi
Durchgefärbtes Polyethylen, 6 Farben zur Wahl.

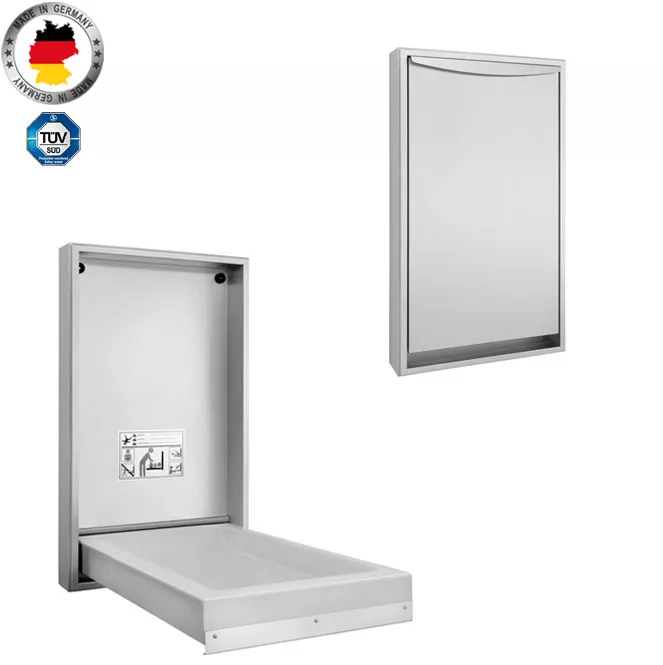

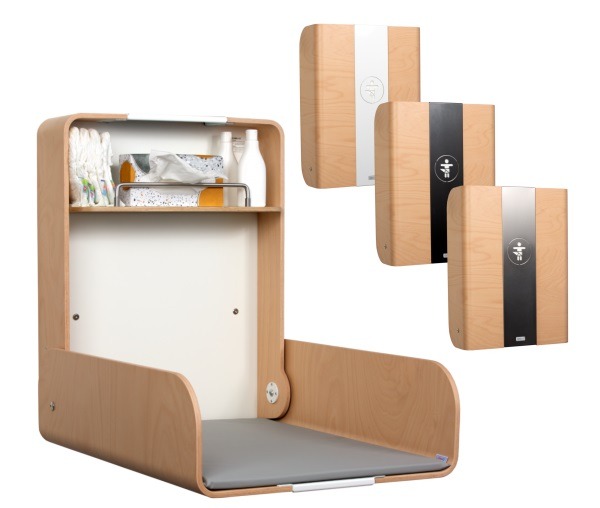

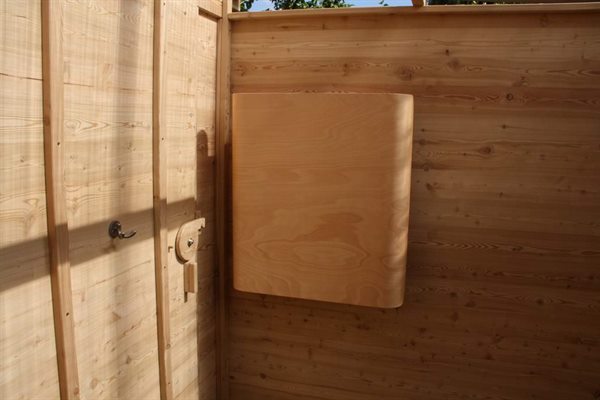

OPTIONAL: Wickeltisch Ferrol aus Edelstahl, in Wand verbaut
Klappbar, Liegefläche nahtlos tiefgezogen aus Polypropylen - H 936 x B 530 x T 135 mm (als Wandeinbau)
OPTIONAL: Innenbeleuchtung
LED-Lampe mit Bewegungsmelder und Erweiterung des Solarsets für ausreichende Kapazität für den Innenraum. Die Solaranlage sollte 1mal im Jahr technisch geprüft werden.

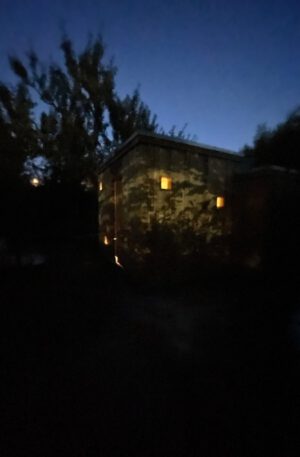

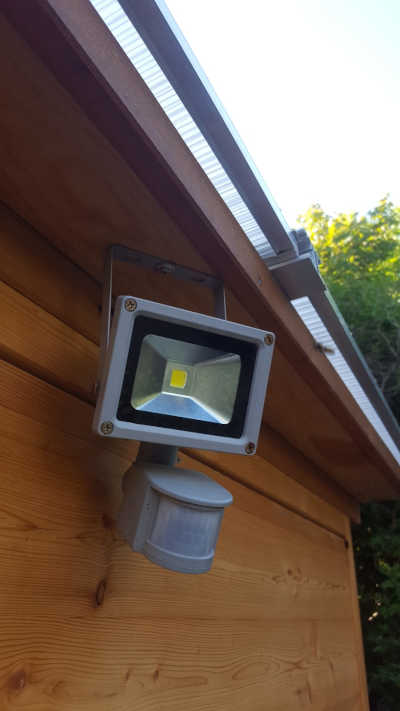

OPTIONAL: Außenbeleuchtung
LED-Lampe mit Bewegungsmelder und Erweiterung des Solarsets für ausreichende Kapazität für die Beleuchtung vor der Toilette, außen. Die Solaranlage sollte 1mal im Jahr technisch geprüft werden.
OPTIONAL: E-Schloss
Zeitgesteuerte Öffnung der Tür mit E-Schloss. Für Öffnung der Toiletten-Tür nach einer gewissen Zeit oder auch Verschließen der Tür in einem bestimmten Zeitraum.
Förderbandsysteme zur Wahl
Für die Barrierefreiheit ist das elektrische Förderband erforderlich. Das Förderband kann mechanisch mit Betätigung des Fußpedals oder Ziehen des Handhebels, oder per Knopfdruck elektrisch betrieben werden. Die elektrische Variante erfordert z.B. eine Batterie mit einem kleinen Solarpanel oder einen Stromanschluss. Die Variante "per Knopfdruck" ist behindertengerecht.

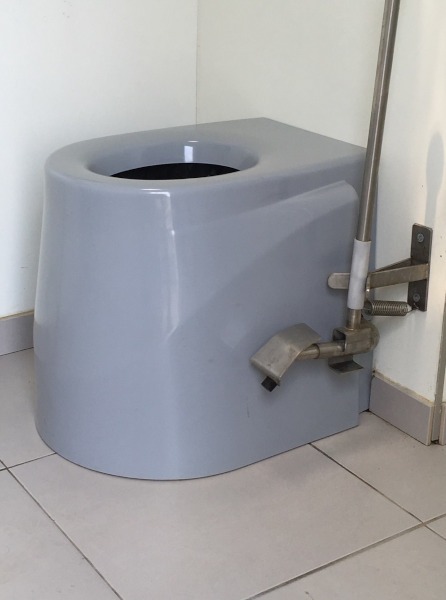

Handhebel und Fußpedal: wird nach vorne gezogen und bringt das Förderband in Gang.

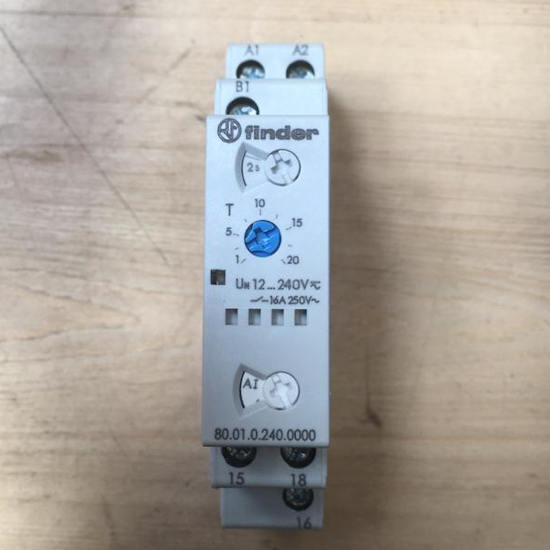

Relais für Abschaltverzögerung: nach dem Knopfdruck bleibt der Förderband 5 Sekunden in Bewegung. Für Variante "Per Knofpdruck" mitgeliefert.

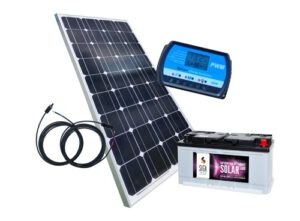

1 x Mono Solarmodul 100 Watt 1 x Laderegler 10A 12/24 Volt 2 x 5m Solarkabel 4 mm² als Anschlusskabel mit montierter MC4 Stecker (Solarpanel auf Laderegler) 2 x 2m Solarkabel 4 mm² als Batterieanschlusskabel mit Batteriepoolklemmen (Laderegler auf Batterie) SOLAR AGM VRLA - 12 Volt Batterie. Batteriegröße: 100 Ah.
A) Toilette-Notruf-Set
Toilette-Notruf Set Vario Funk DIN 18040-1+3, 869 MHz, Braillebeschriftung
Notrufset zur Ausrüstung von barrierefreien Einzel-Toiletten nach DIN 18040-1+3. Alle Taster mit Braille und erhabener Schrift versehen. Funkversion ist konform DIN/EN 50134. Bestehend aus:
Funk-Ruftaster, wasserdicht, IP68
Funk-Abstelltaster, wasserdicht, IP68
Funk-Zugtaster, wasserdicht, IP68
Design Led-Einheit "Platini" mit integriertem akustischem Signalgeber.
Prozessorgesteuert. Betriebsspannung 24 V DC. Meldekontakte zur Ruf- und Störungs-Weiterleitung. Anschlüsse für Signalgeber, externe Signalanzeigen und externes Bedientableau.

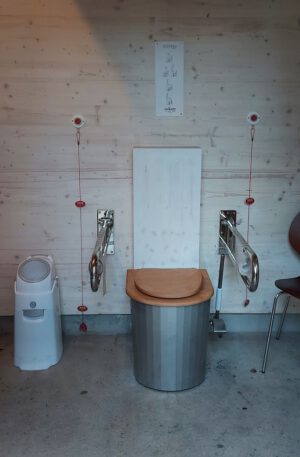

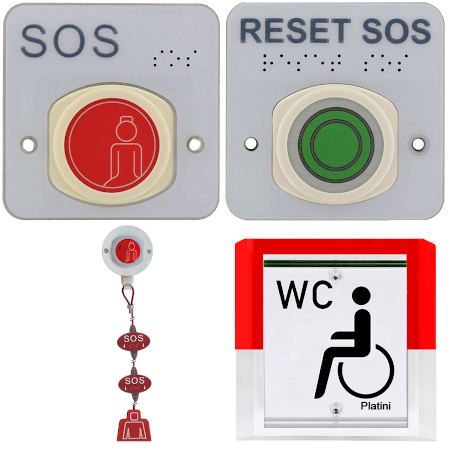

Notrufset mit Funk-Ruftaster, Funk-Abstelltaster, Funk-Zugtaster, Design Led-Einheit "Platini" mit integriertem akustischem Signalgeber
Hinweise zur Anbringunng von dem Notruf-Set
Der Notruf ist vom Toiletten-Becken aus sitzend auslösbar. Der Notruf ist vom Boden aus liegend auslösbar.
Das Notrufsystem sollte einmal im Jahr technisch geprüft werden, damit die Funktion gewährleistet werden kann.

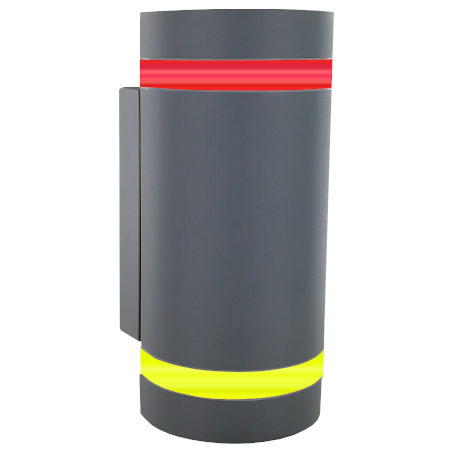

B) Titanum Outdoor Signallampe
zweifarbig (rot, gelb) mit akustischem Signalgeber, als optionale Ergänzung des Notruf-Sets
Im Falle eines Rufes blinkt die rote LED-Anzeige und ein akustisches Signal ertönt. Bei einer Störung leuchtet die gelbe Anzeige.
Anschluss Titanum an WC-Notruf-Anlage: Angeschlossen wird die Titanum Signallampe direkt an der im Innenbereich liegenden Steuerung des Notrufs. Diese verfügt ebenfalls über einen akustischen Signalgeber. Im Falle eines Notrufs wird dieser als Beruhigung für einen Sehbehinderten aktiviert, um den Rufenden zusätzlich zu beruhigen. Die hierfür zuständige DIN 18040-3 wird damit erfüllt.
b) Titanum Outdoor Signallampe (rot, gelb), als optionale Ergänzung des Notruf-Sets
VARIOLITE® Titanum LED-Design-Lichtsignalleuchte 2-farbig (rot, gelb) in optisch sehr ansprechendem Design in Aluminium-Druckguß-Gehäuse. Mit highgrade Led-Anzeigen rot/gelb und Tieftonsignalgeber, geeignet zur Montage im Außenbereich. 180 Grad durchgängig sichtbar. Leuchtkraft nach DIN 0834-1. Reinigungsmittelresistenz nach EN 16615. AP-Montage. Betriebsspannung 24V DC / 20mA pro Farbe. Schutzart: IP 44 Abmessungen: 235 x 110 x 110 mm Gewicht: ca. 930 g

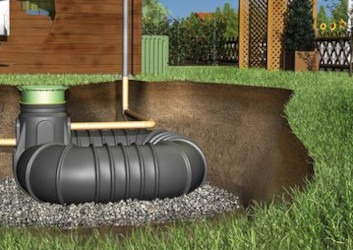

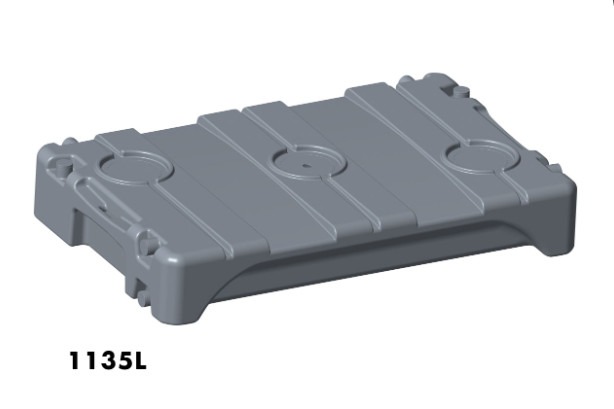

Erdtank 2000 Liter mit Dibt begehbar
Sammelgrube 2000 Liter mit Dibt begehbar

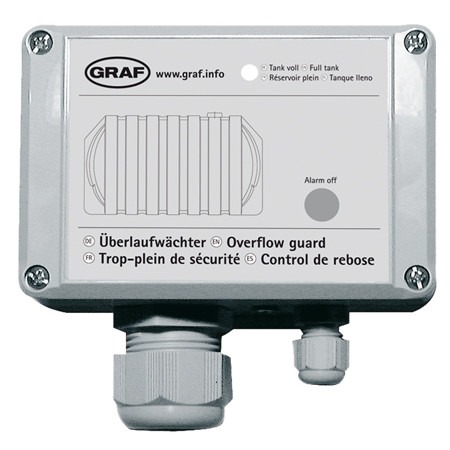

Überlaufwächter
Zeigt über ein optisches und akustisches Signal an, dass der max. Füllstand in Kürze erreicht wird. Sensorteil sitzt im Tank. Der Überlaufwächter ist batteriebetrieben 6V (Mignon Batterie). Anschlusskabel: 20 m Kabel.
Die Toilettenkabine KUBUS ist rollstuhlgerecht und öffentlich zugänglich.
Spricht: sie ist barrierefrei und uneingeschränkt mit dem Rollstuhl nutzbar nach DIN 18040-1.
Dafür sollen viele kleine "Details" (die auf dem zweiten Blick keine sind) richtig eingestellt werden.
• vor einer Schiebetür ist eine feste Bewegungsfläche von mindestens BxT = 190 x 120 cm vorzusehen (oder 190 x 150, insbesondere wenn es sich um ein Podest handelt). • Alle feste Ausstattungselemente (inkl. Seife- und Papierspender) brauchen 50 cm Abstand von der Wandecke und haben eine Bedienhöhe von 85 cm, damit sie von Rollstuhlfahrenden erreichbar sind (gleiches Prinzip wie bei Türgriffen, siehe Anhang 5). • Die Liege (falls vorhanden) sollte so positioniert werden können, dass sie NICHT in den Bereich BxD 90 x 70 cm neben dem Toilettensitz hineinragt.
Die Montage der Anlage erfolgt durch nowato und/oder unsere Werkstatt. Transport ab Werk (Frankfurt am Main) und Montage der Toilettenkabine mit ECODOMEO vor Ort auf vorbereitetem Boden (bauseits). Erdbau- und Betonarbeiten nicht inbegriffen. Voraussetzung für die Montage ist, dass der Platz entsprechend dem Ausführungsplan vom Auftraggeber vorbereitet wurde.
