Die KUBUS ist eine barrierefreie öffentliche Toilette nach DIN, die ohne Wasser oder Kanalisation auskommt – ideal auch für den Einsatz am Wanderparkplatz am Waldrand. Mit ihrer großzügigen Fläche und ausgewählten Ausstattung erfüllt sie die Anforderungen der DIN 18040-1 und -2 für zugängliche Sanitärräume.
Trocken-Trenntoilette KUBUS
Die KUBUS ist mit dem Trocken-Trennsystem ECODOMEO ausgestattet, das auch an stark frequentierten Orten eine hohe Autonomie und minimalen Wartungsaufwand garantiert.
Für die KUBUS wurden vorwiegend natürliche, recycelte, robuste und hochwertige Materialien sorgfältig ausgewählt, um Funktionalität mit ästhetischem Anspruch zu verbinden.Anwendungsbereich
Die KUBUS lässt sich auf einer Fläche von 3,6 x 4,2 m (15 m²) flexibel installieren, ohne Wasser- oder Abwasseranschluss – 100 % autark.

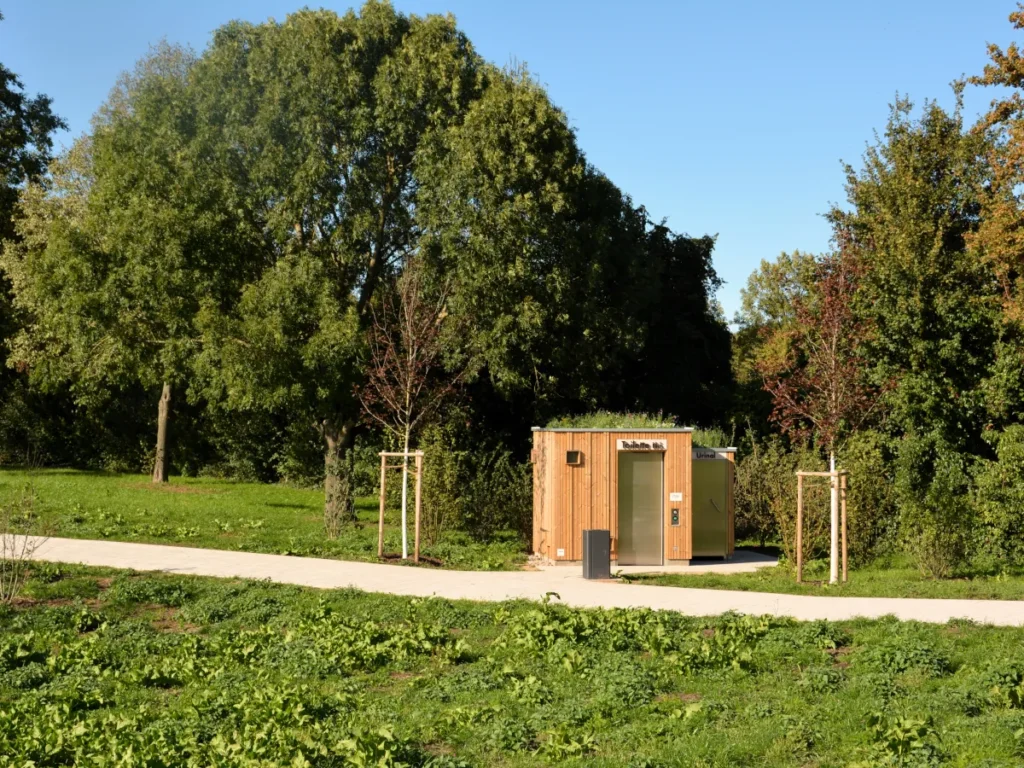

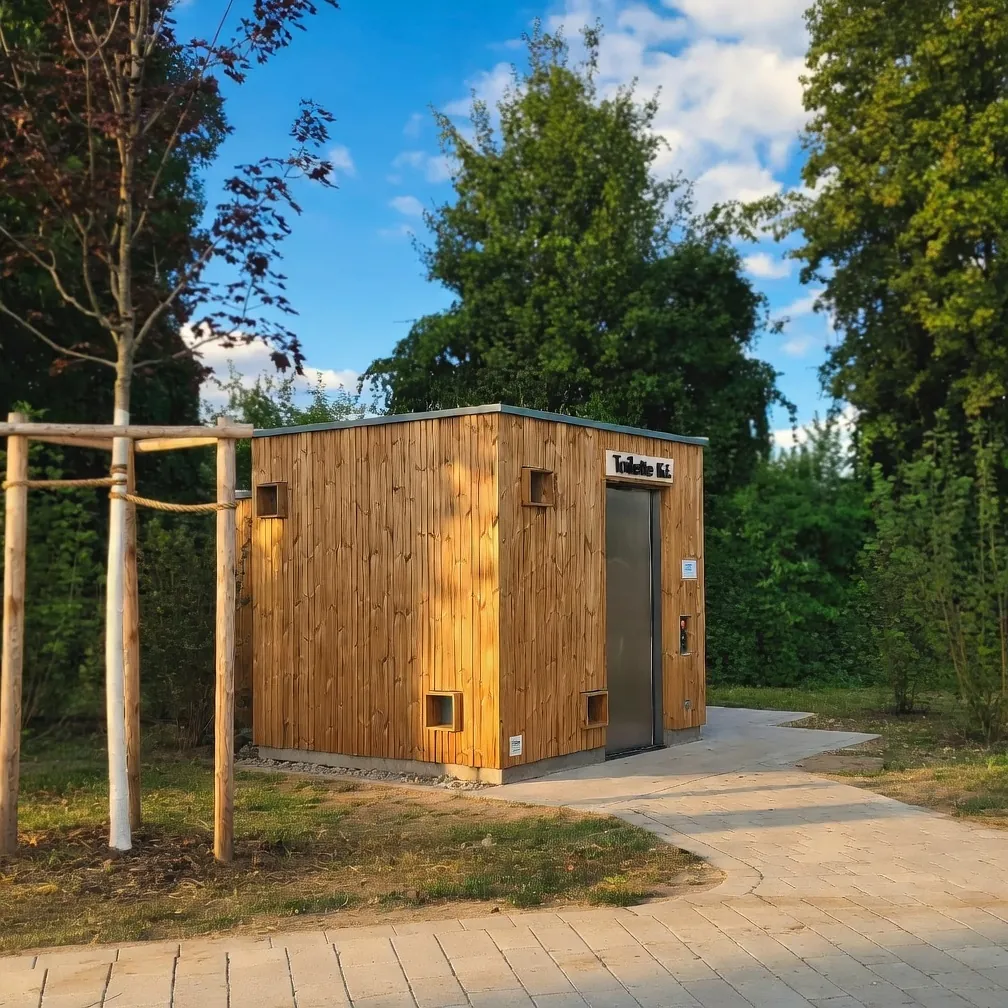

Autarke Trockentoilette KUBUS für stark frequentierte öffentliche Plätze
Dank ihrer großzügigen Innenfläche eignet sich die KUBUS für vielfältige Nutzer: Personen mit Rollstuhl oder Gehhilfe, Eltern mit Kindern und Kinderwagen sowie Radfahrer, die ihr Fahrrad sicher mitnehmen können. Ein separater Pissoir-Raum erhöht die Nutzungsfrequenz und sorgt für anhaltende Sauberkeit.
Die Trockentoilette KUBUS ist ideal für:
- Plätze in der Stadt
- Spielplätze
- Rad- und Wanderwege
- Parks und Grünanlagen
- Strände und Uferpromenaden

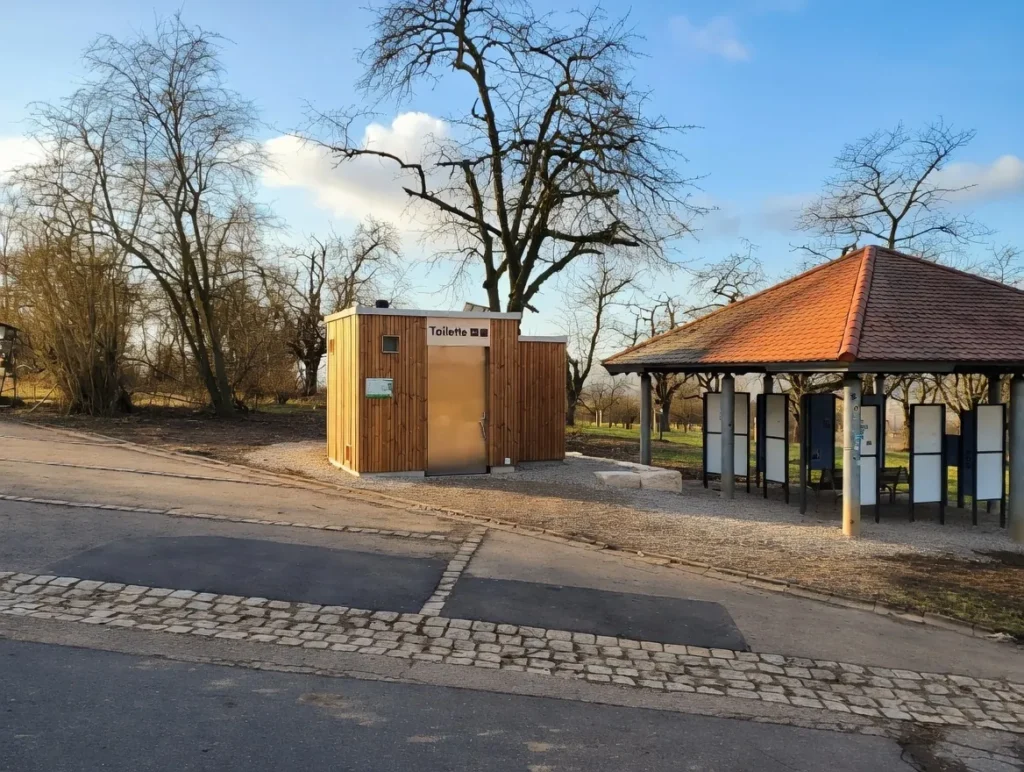

- Parkplätze und Raststätten
- Badeseen und Erholungsgebiete
Merkmale
Elegant, low-tech und robust
GENERELL OHNE
EinstreuEinstreuWasserChemie
MÖGLICH OHNE
- Stromanschluss
- Kanalisationanschluss
BESONDERHEITEN
- Einfacher und geringer Wartungsaufwand
- Familienfreundlich
- Barrierefrei nach DIN 18040-1 und -2 gestaltbar
- Kosteneffizient
- Elegant
- Nachhaltig
- Aus hochwertigen, beständigen sowie vorwiegend regionalen Materialien
- Einfache Reinigung
- Winterfest und robust

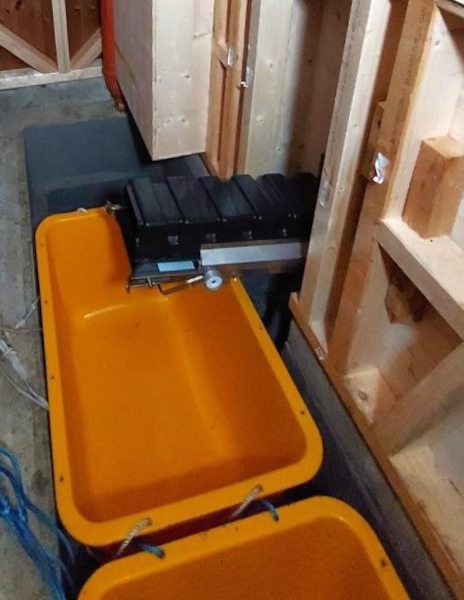

Funktionsweise der KUBUS Trockentoilette

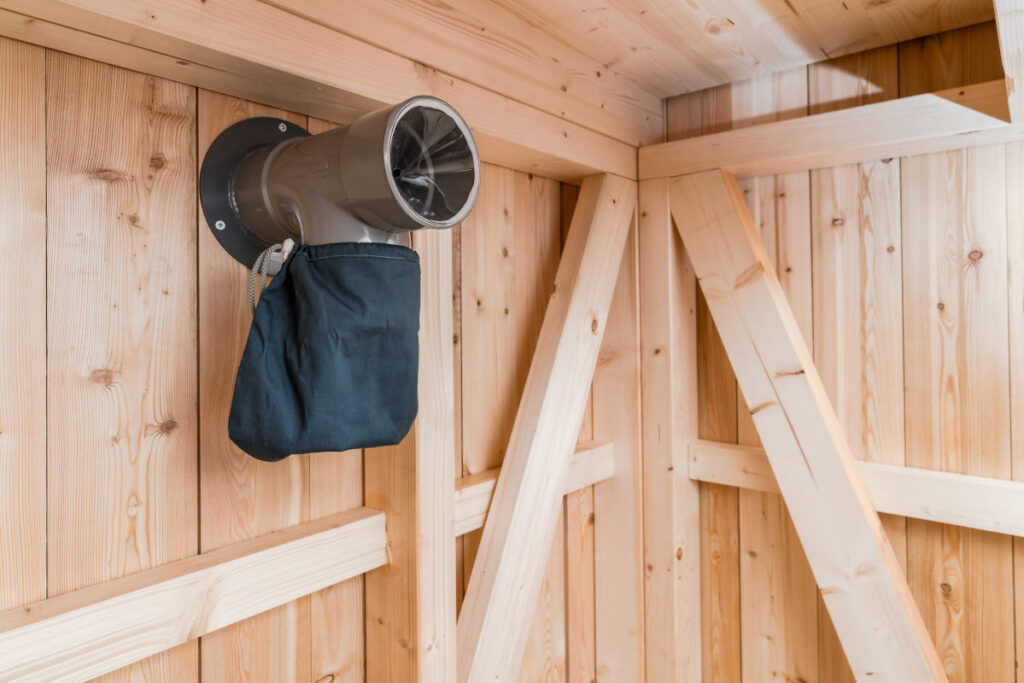

Ein Lüftungssystem sorgt für konstanten Luftdurchzug und einen angenehmen Geruch in der Toilette.
Urin wird separat in einem Tank gesammelt oder, falls möglich, in die Kanalisation abgeleitet. Der Tank kann unter der Toilette oder überirdisch installiert werden, seine Größe bestimmt die Leerungsintervalle je nach Nutzungsfrequenz.
Barrierefreiheit und Ausstattung

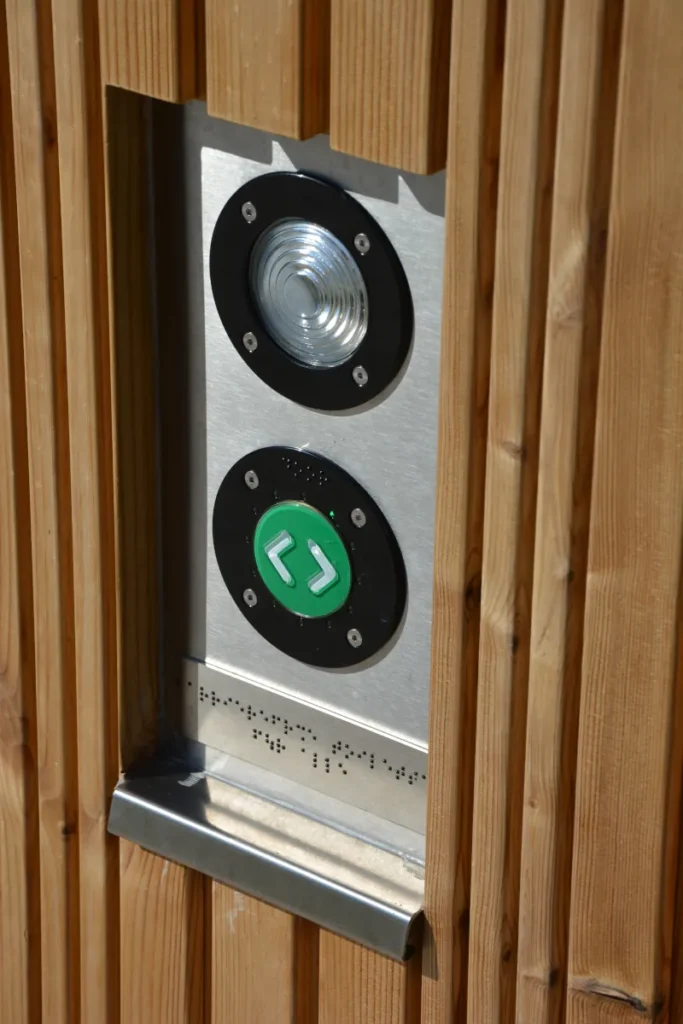

Für Barrierefreiheit können ein elektrisches Förderband (per Knopfdruck) und ein Notruf ergänzt werden. Eine Solaranlage auf dem Dach versorgt die Batterie für diese Systeme sowie den Ventilator des Abluftsystems.
Dokumentation zum Trocken-Trenn-Toilettensystem ECODOMEO
1. Produkt+Toilettensystem PDF 4 Seiten 2. Förderband+Sitze PDF 4 Seitenim SHOP

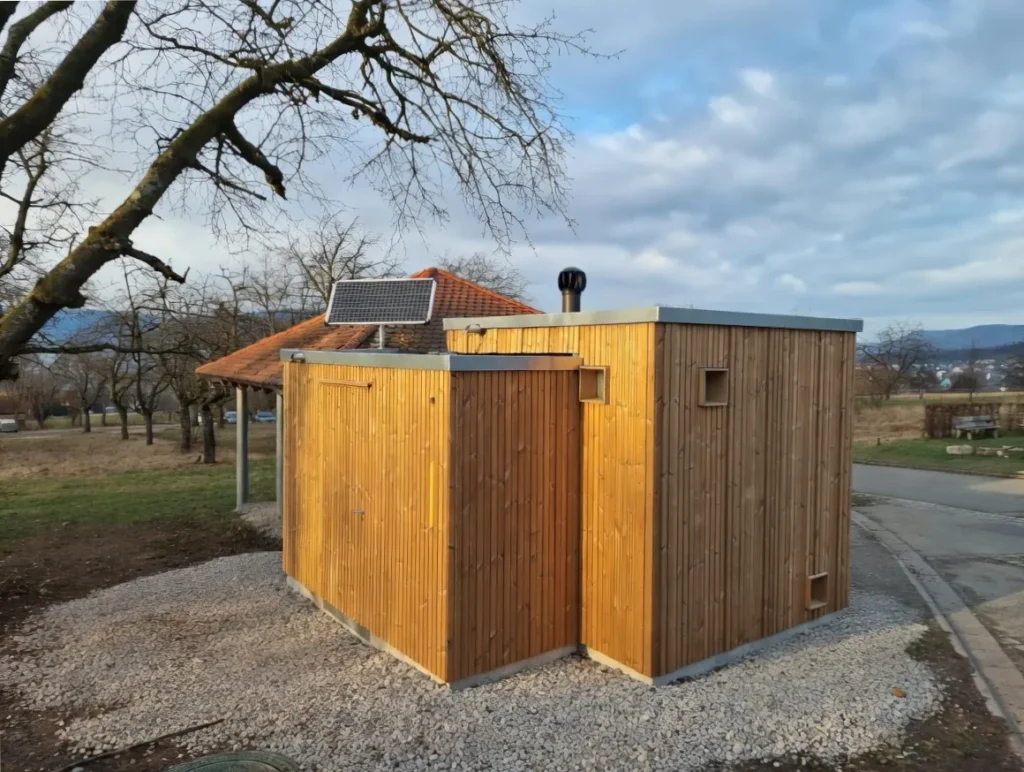

Das Toilettengebäude KUBUS
Die KUBUS-Toilette umfasst eine barrierefreie Kabine (nach DIN), optional einen oder zwei separate Urinalräume sowie einen Kompostraum mit eigenem Außenzugang zur Sammlung von Feststoffen und ggf. Urin.

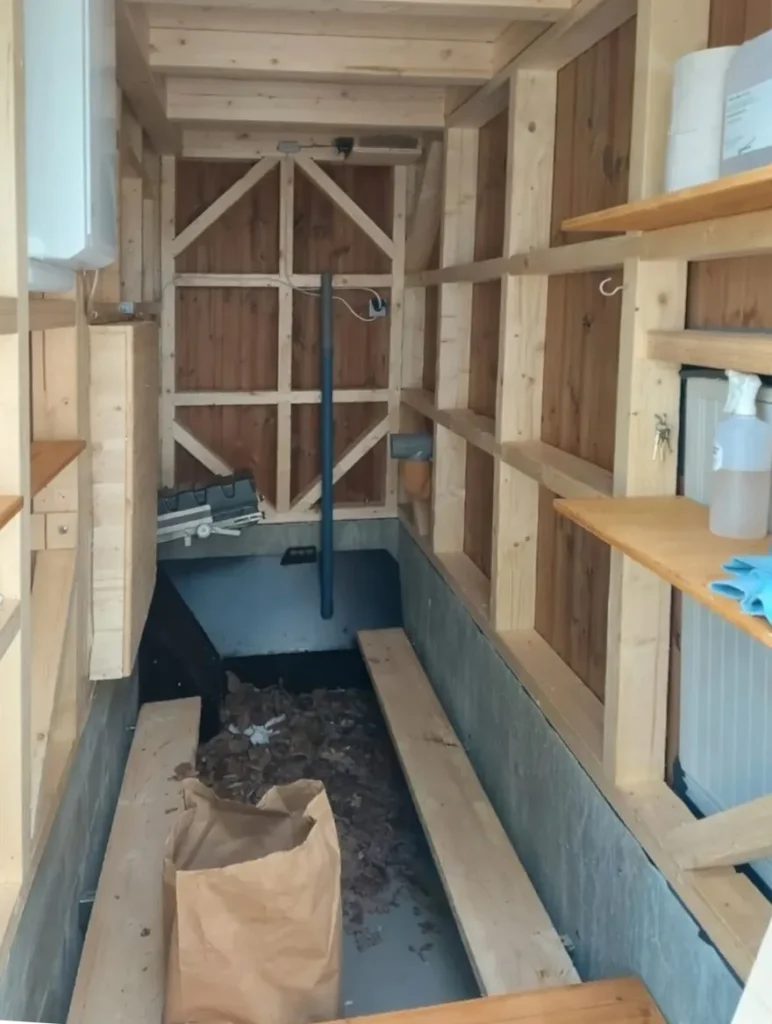

Ein Teil des Betriebsraums dient optional als Lager für Putz- und Verbrauchsmaterial.
Die KUBUS-Toilettenkabine: Barrierefrei und rollstuhlgerecht
Die KUBUS-Toilettenkabine ist rollstuhlgerecht gestaltet und für die öffentliche Nutzung zugänglich. Sie erfüllt die Anforderungen der DIN 18040-1 und ermöglicht eine uneingeschränkte Nutzung mit dem Rollstuhl.
Dieser Standard wird durch zahlreiche Details gewährleistet, die auf den ersten Blick klein erscheinen mögen, aber entscheidend für die Barrierefreiheit sind:
- Bewegungsfläche vor der Schiebetür: Eine feste Fläche von mindestens 190 x 120 cm (Breite x Tiefe) ist erforderlich. Bei einem Podest wird empfohlen, die Tiefe auf 150 cm zu erhöhen, um eine sichere Nutzung zu gewährleisten.

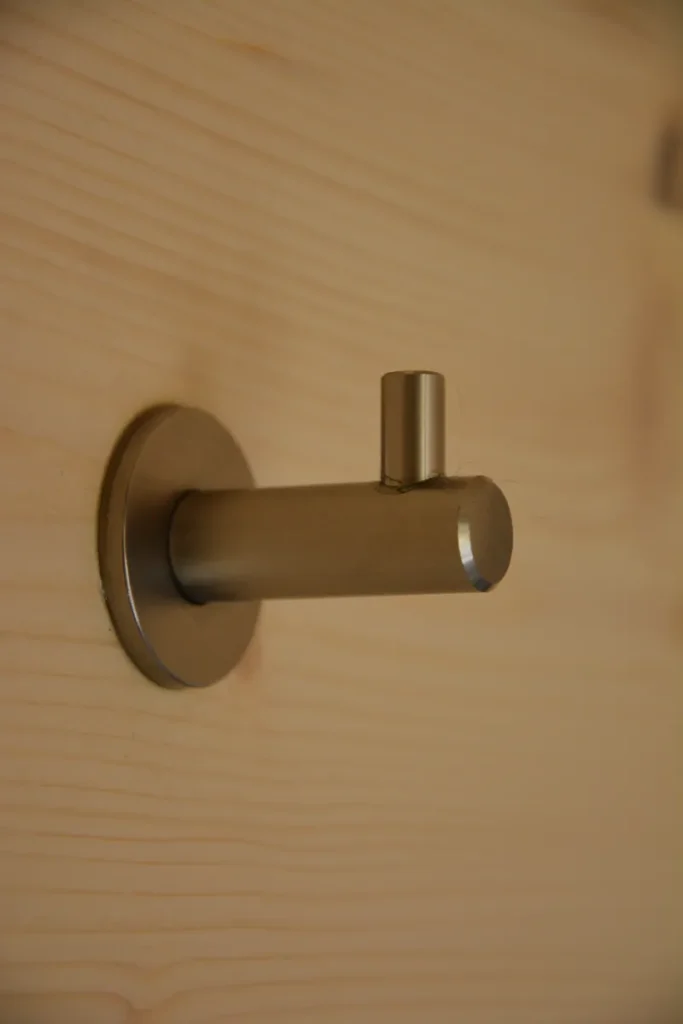

- Ausstattungselemente: Alle festen Elemente (einschließlich Seifen- und Papierspender) haben einen Abstand von 50 cm zur Wandecke und eine Bedienhöhe von 85 cm, um für Rollstuhlfahrer zugänglich zu sein – entsprechend den Vorgaben für Türgriffe.
- Weitere Informationen zur Barrierefreiheit finden Sie unter HINWEISE ZUR BARRIEREFREIHEIT.

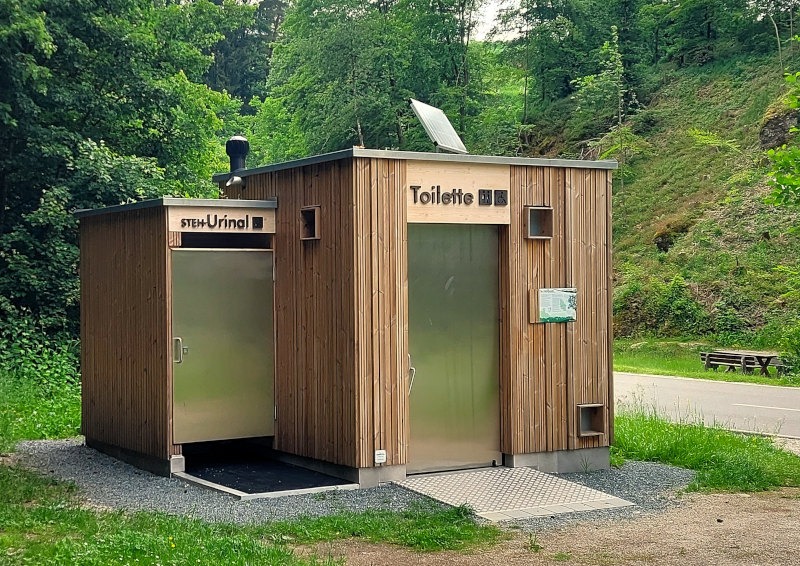

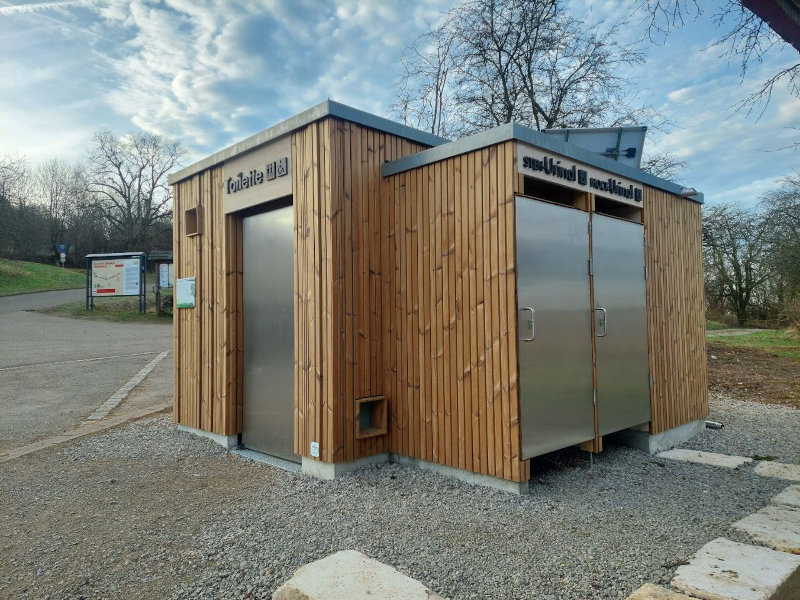

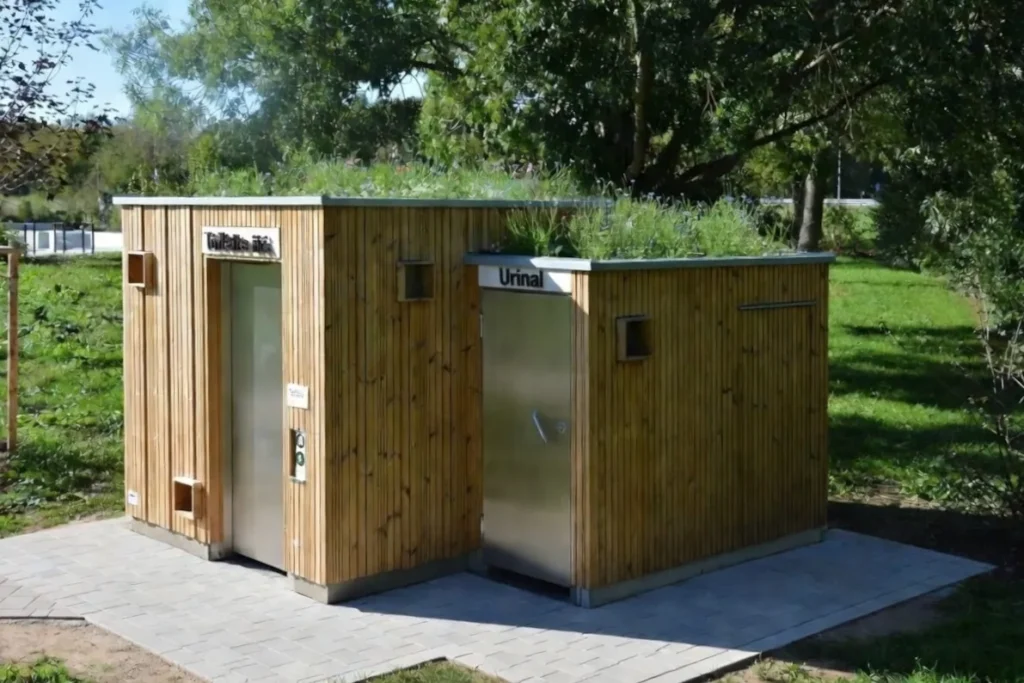

Barrierefreie Toilette KUBUS mit separaten Urinalräumen
Die KUBUS-Toilettenanlage ist in drei Varianten erhältlich:
- Klein: Barrierefreier Toilettenraum nach DIN 18040-1 mit Schiebetür.
- Mittel: Barrierefreier Toilettenraum plus separater Steh-Urinalraum mit Urinalbecken.

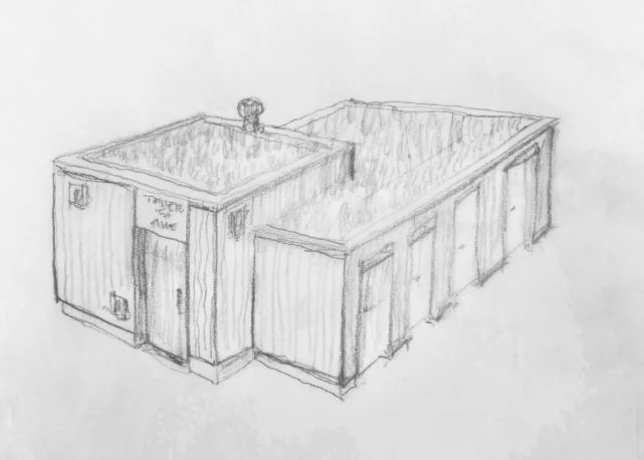

- Groß: Barrierefreier Toilettenraum plus zwei separate Urinalräume (Hock- und Steh-Urinalbecken), inklusive 60-Liter-Abfallbehälter im Hockurinal-Raum.
Alle Räume verfügen über eine Tür mit Riegelschloss (Rot/Grün-Zeichen, abschließbar von außen).

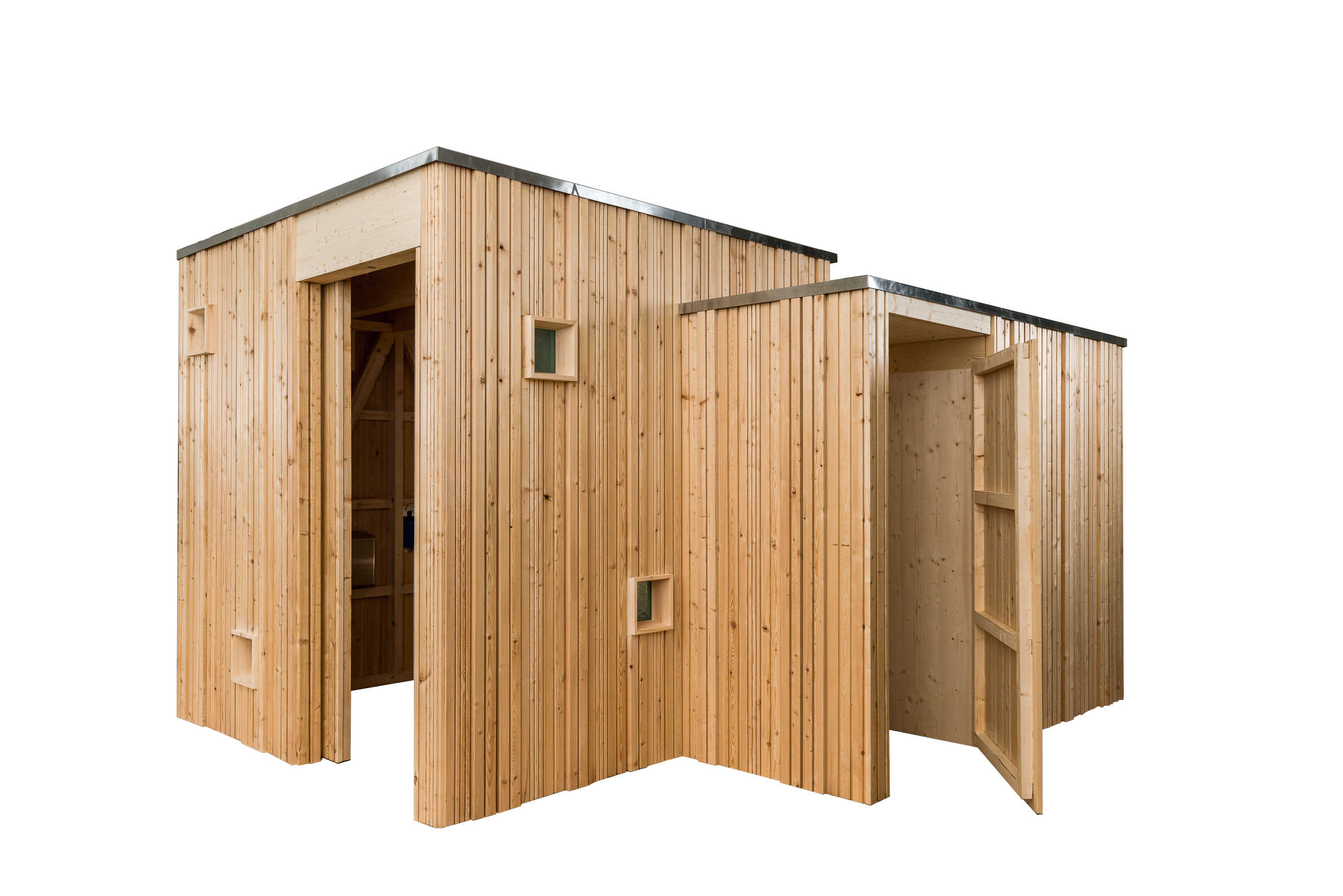

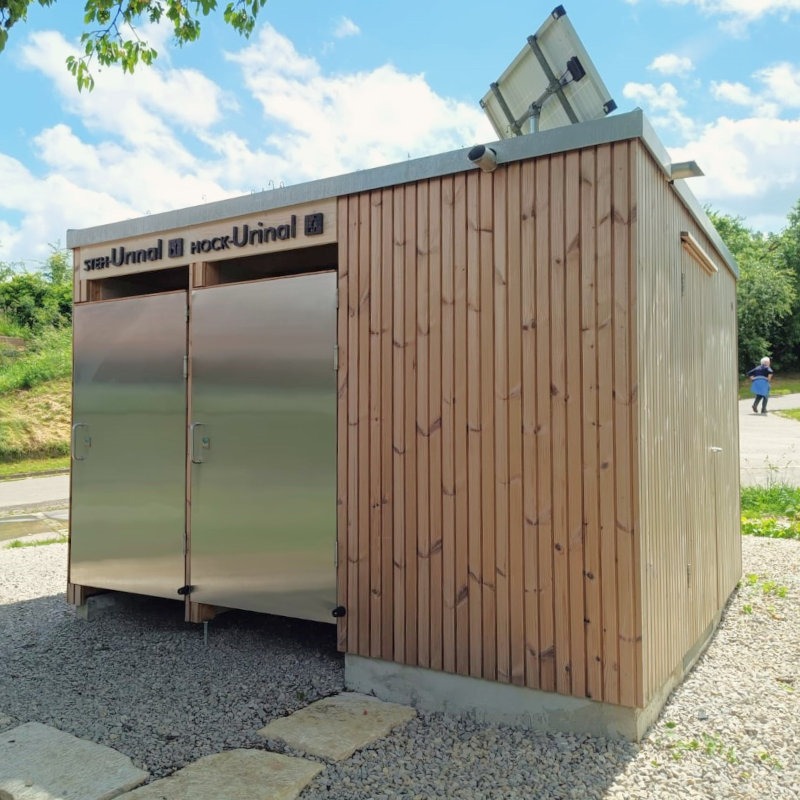

Fotoreihe: KUBUS Groß mit Damen- und Herrenurinal
Die Toilettenanlage KUBUS Groß umfasst einen barrierefreien Toilettenraum sowie zwei separate Urinale für Damen und Herren.

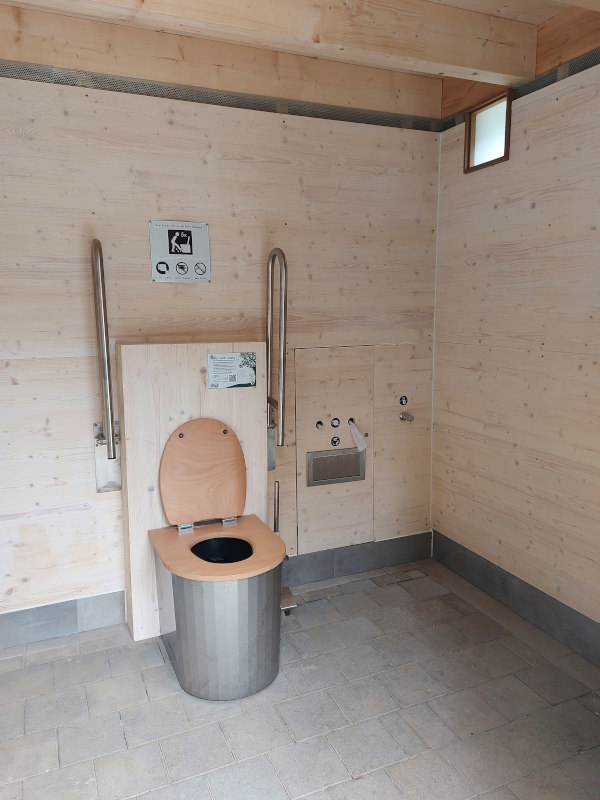

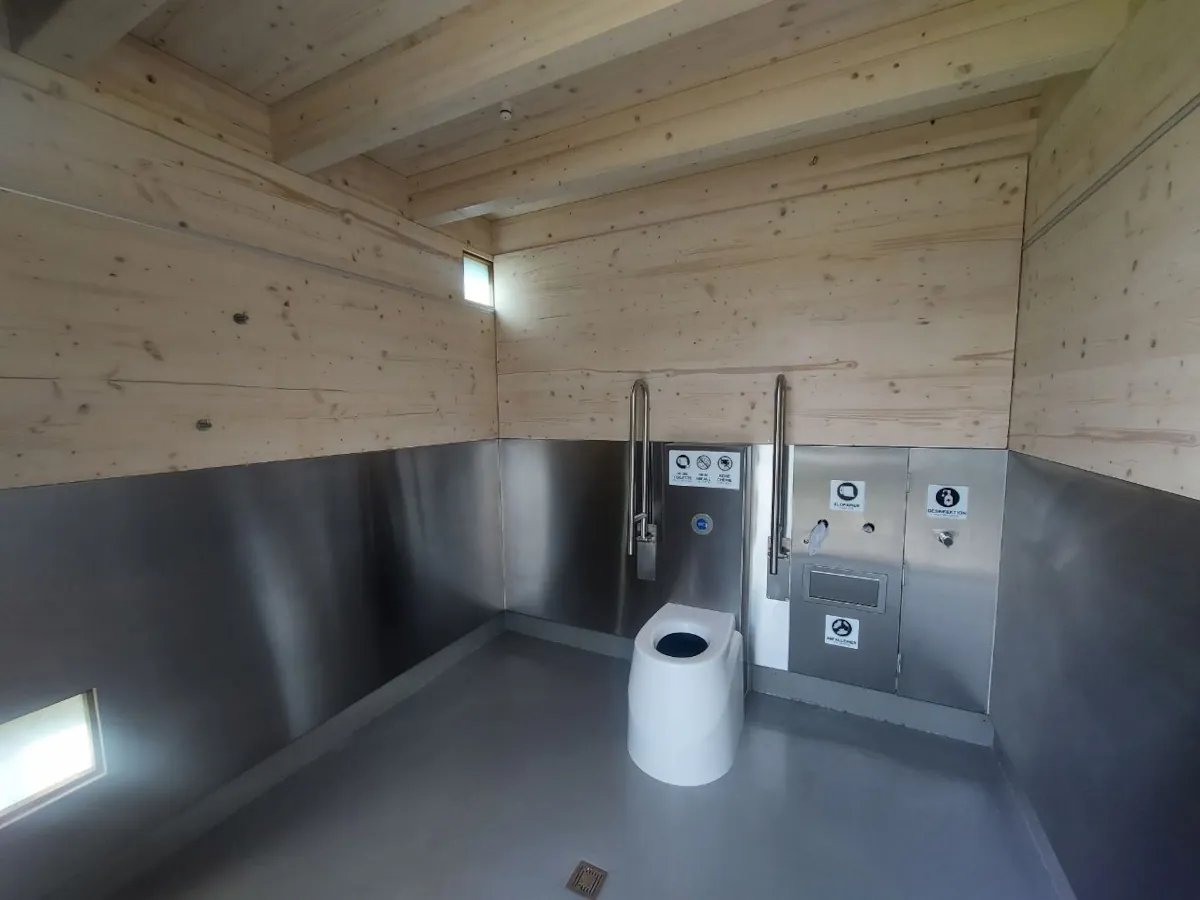

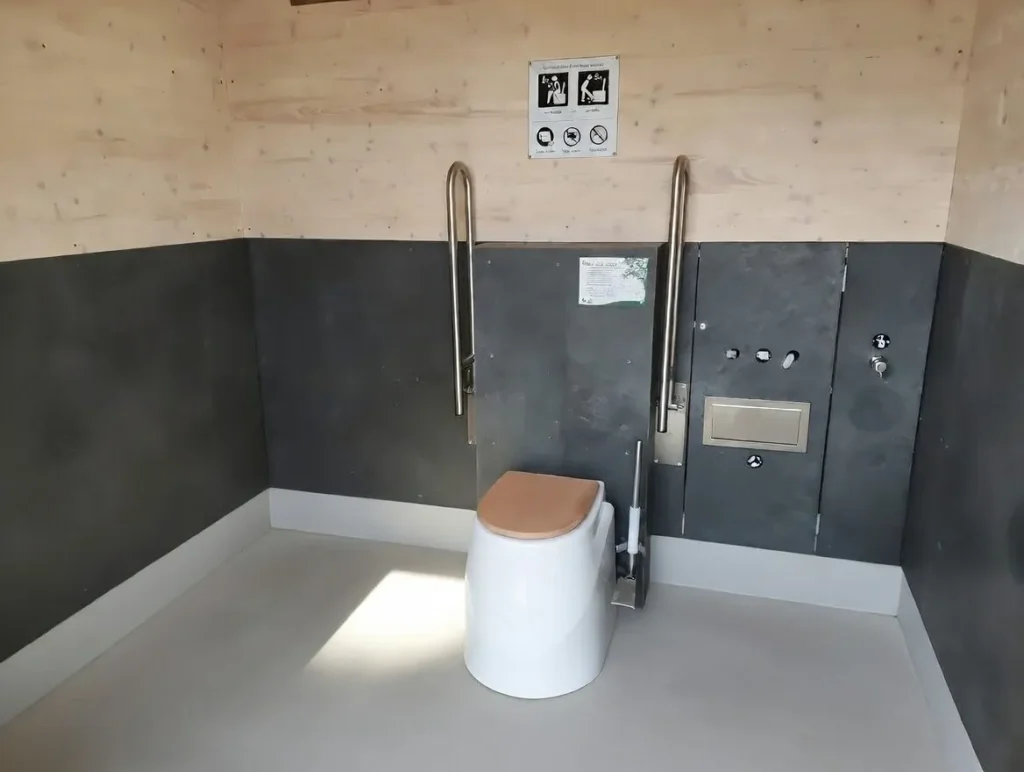

Ausstattungsdetails der Toilettenanlage Kubus

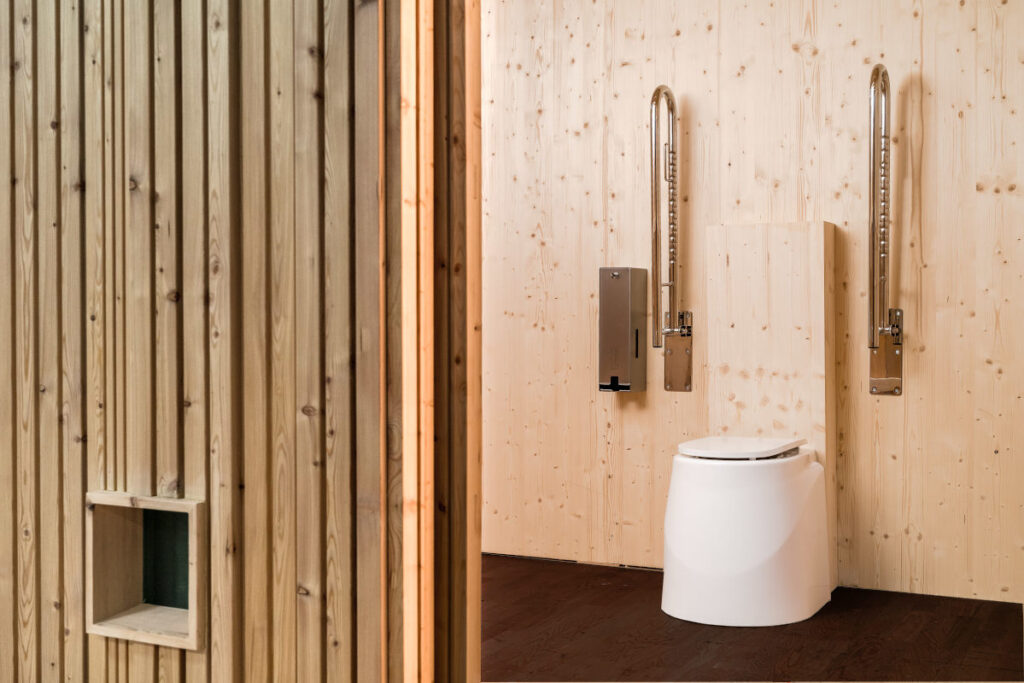

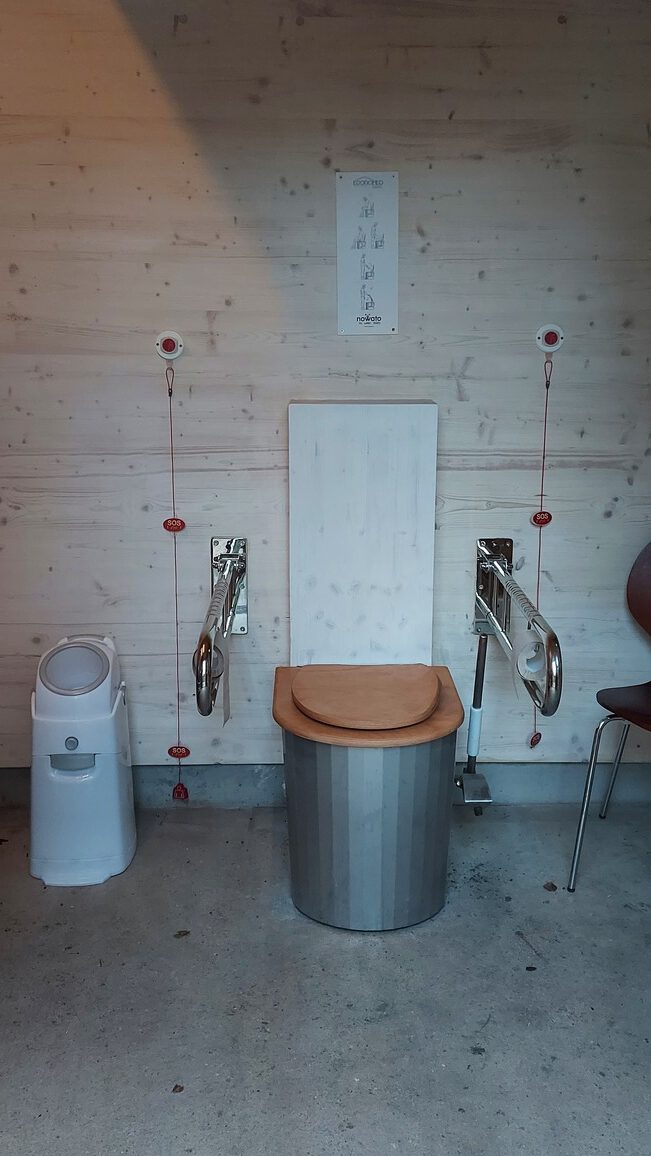

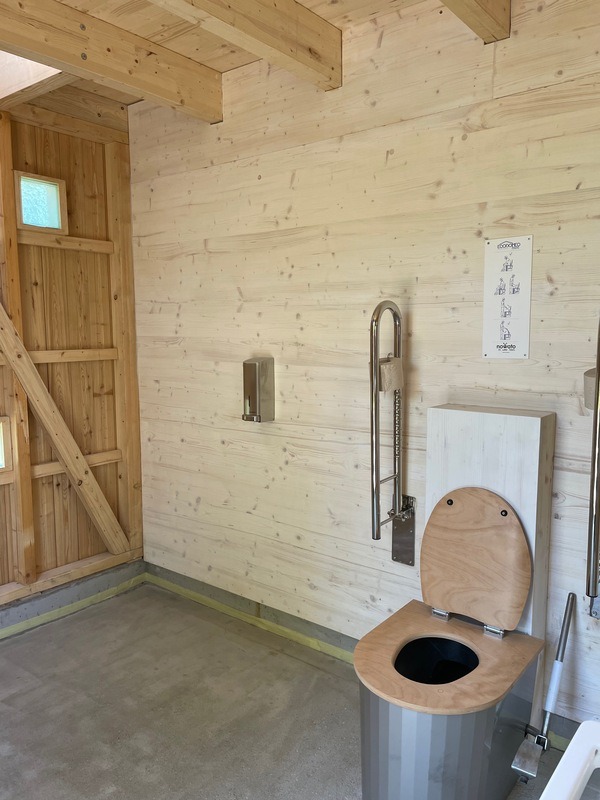

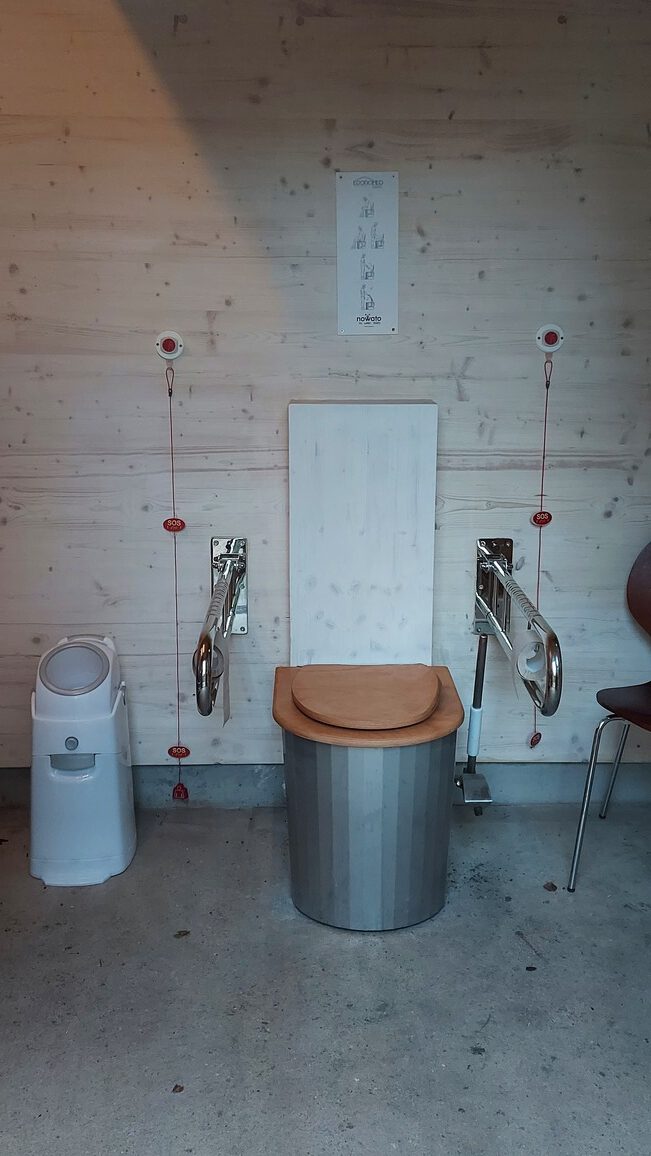

Die Toilette ist mit zwei Stützklappgriffen aus Edelstahl links und rechts des Toilettensitzes ausgestattet.

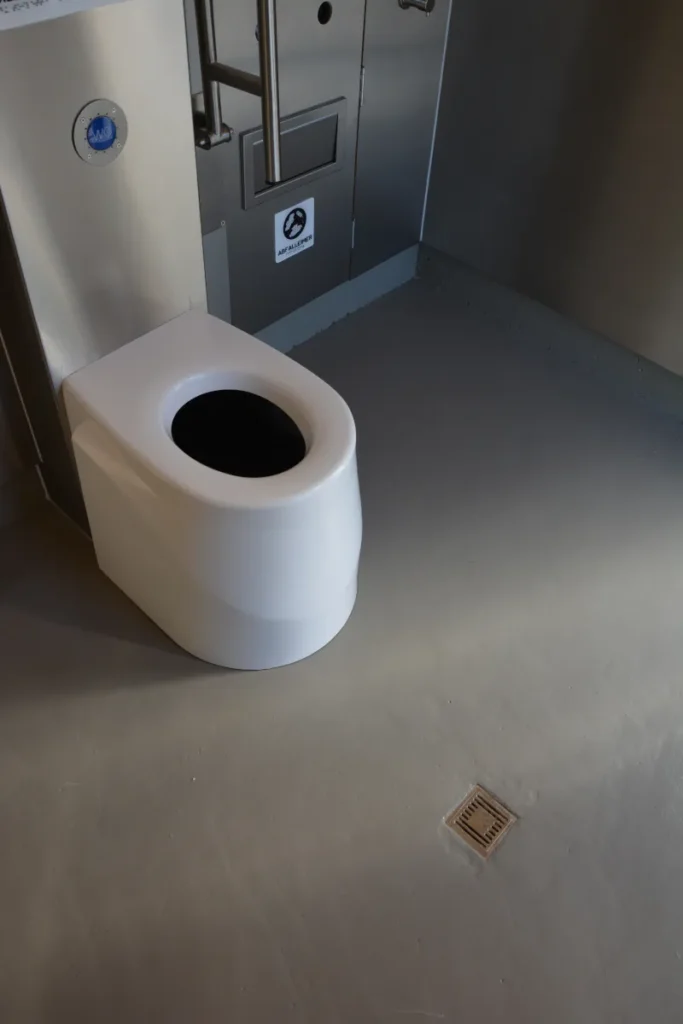

Der Boden besteht aus Beton und wird bauseitig vom Kunden gestellt.

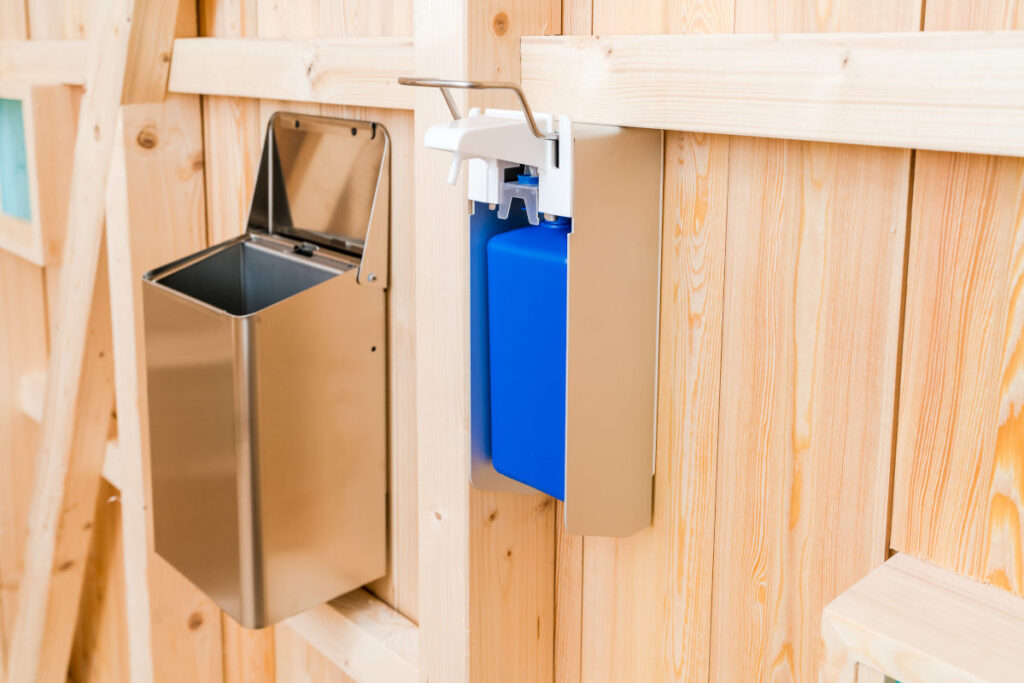

Handdesinfektionsmittel-, Toilettenpapierspender und Mülleimer sind wandeingelassen.
Im Innenraum der Toilette besteht die Wand hinter dem Toilettensitz aus einer 22 mm dicken, behandelten Dreischichtplatte.
Optional sind Hanitplatten oder eine Edelstahlvertäfelung für die Verkleidung wählbar.
Der Toilettenraum erhält durch offengelassene Strukturen eine besondere, gemütliche Ästhetik.
Zur Verkleidung sind folgende Optionen wählbar:
- Nur die Wand hinter Toilettensitz und Pissoir oder alle Innenwände
- Materialien: Dreischichtplatten, Hanitplatten oder Edelstahlvertäfelung
- Behandlung mit oder ohne Farbe möglich
Träger bestehen aus massivem Holz.

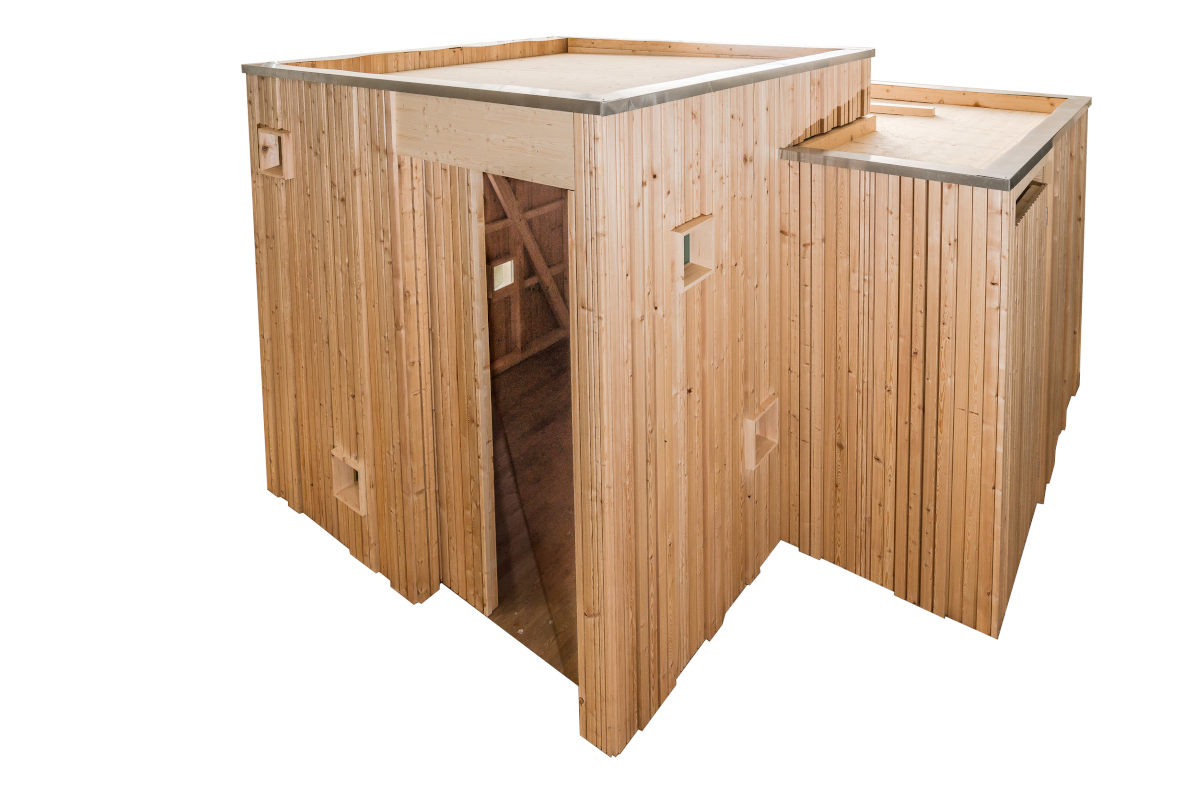

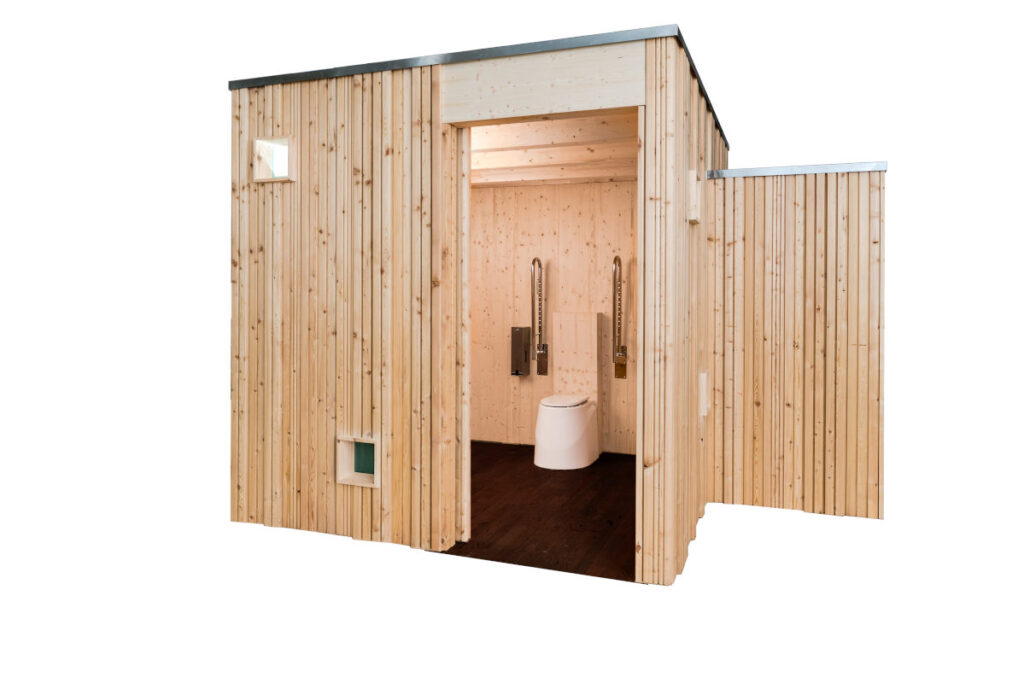

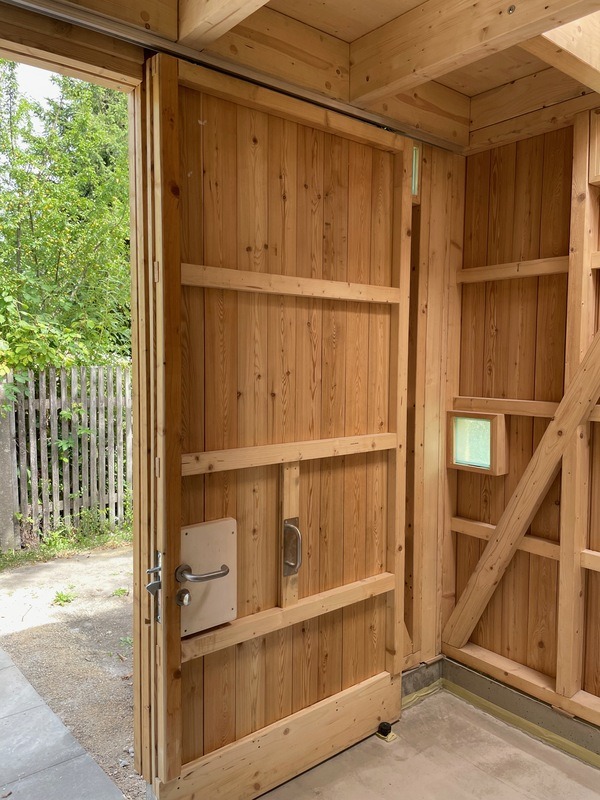

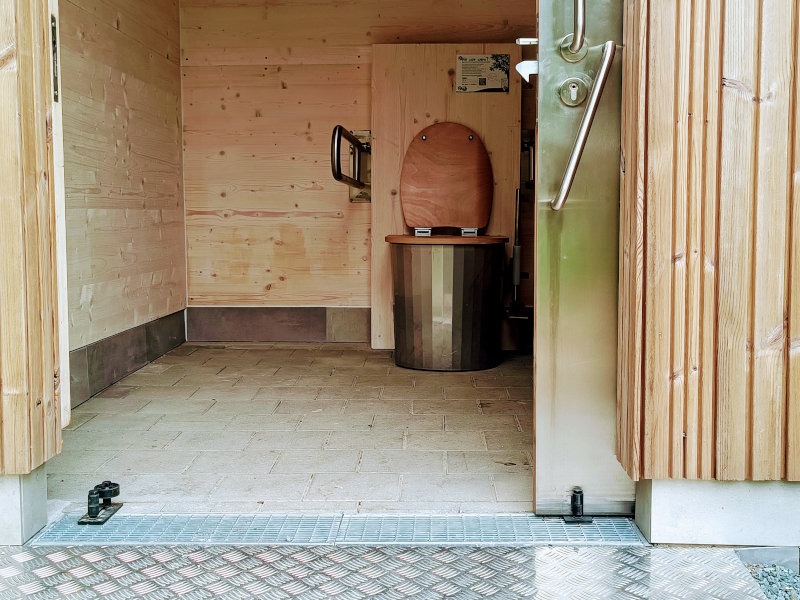

Die großzügige Schiebetür des Toilettenraums hat eine lichte Breite von 90 cm, gut greifbare Griffe und ein von weitem sichtbares Frei-/Besetzt-Zeichen mit Notfallöffnung von außen.
Sie ist abschließbar und mit einer gut sichtbaren Toilettenbeschriftung oberhalb versehen.

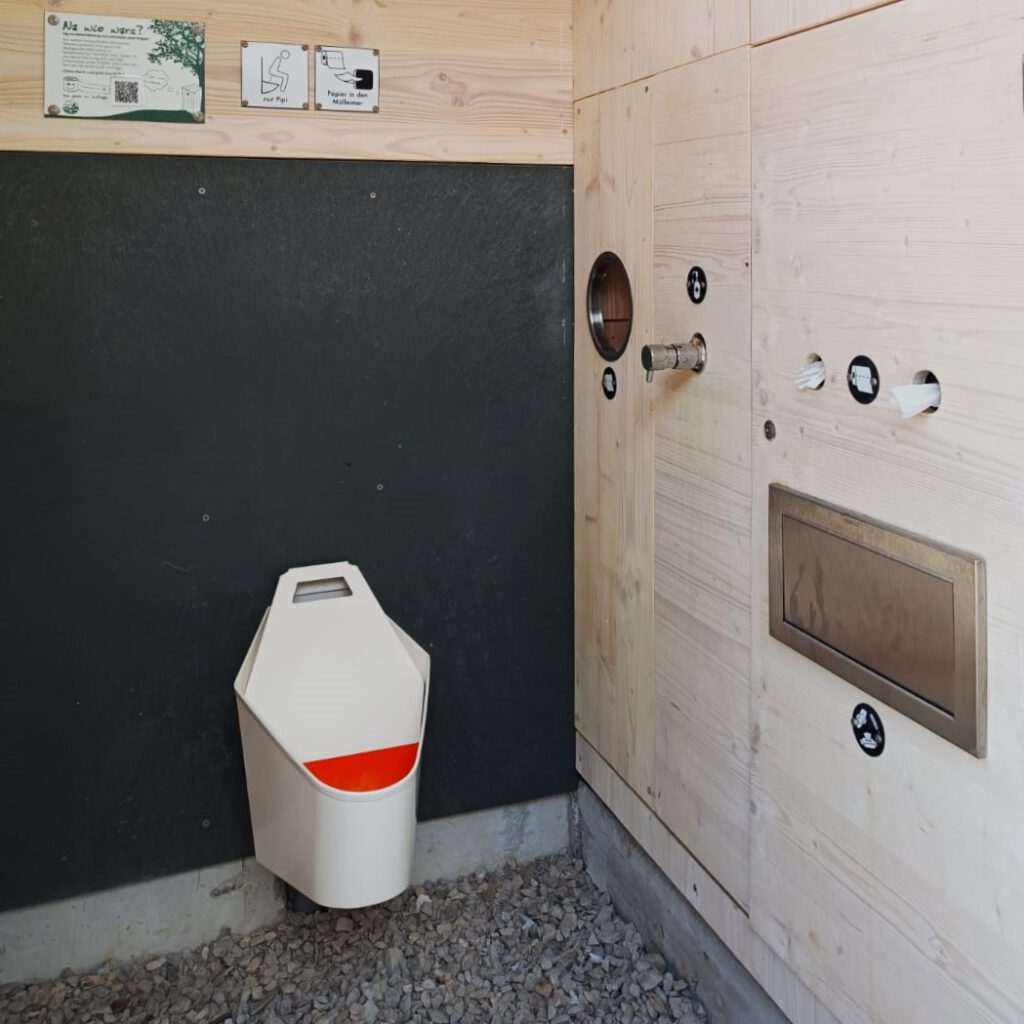

Optionales Damen-Hock-Pissoir
Wasserloses Hock-Pissoir für Damen in einem separaten Raum mit eigener Außentür.
Hinterwand aus behandelter Dreischichtplatte, wahlweise Hanitplatte oder Edelstahl.
Handdesinfektionsgelspender, Toilettenpapierspender und Mülleimer sind wandeingelassen.

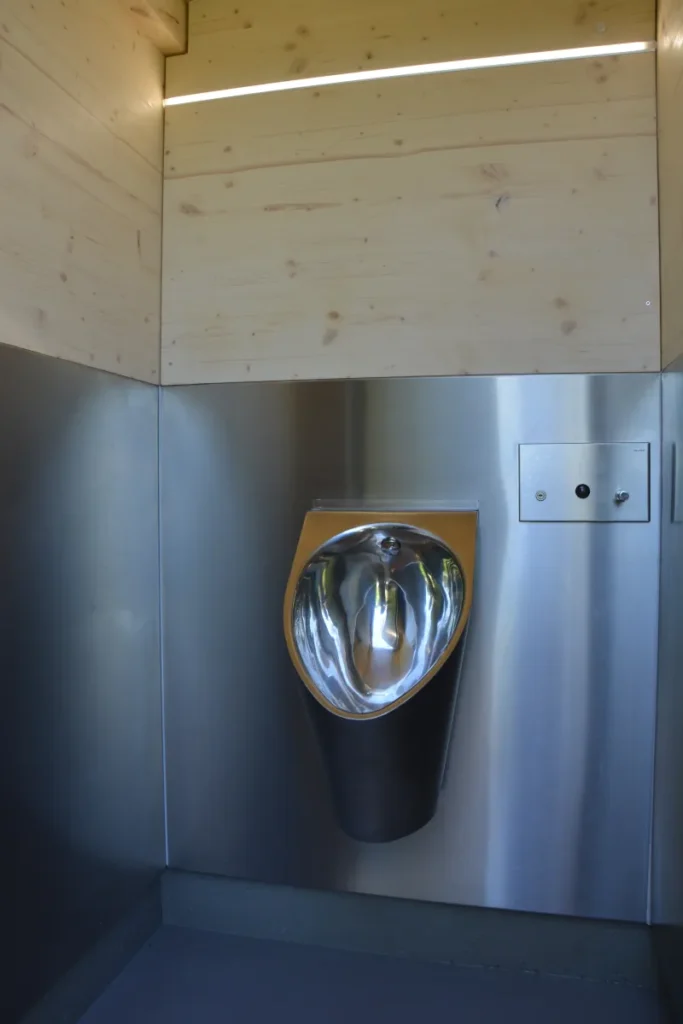

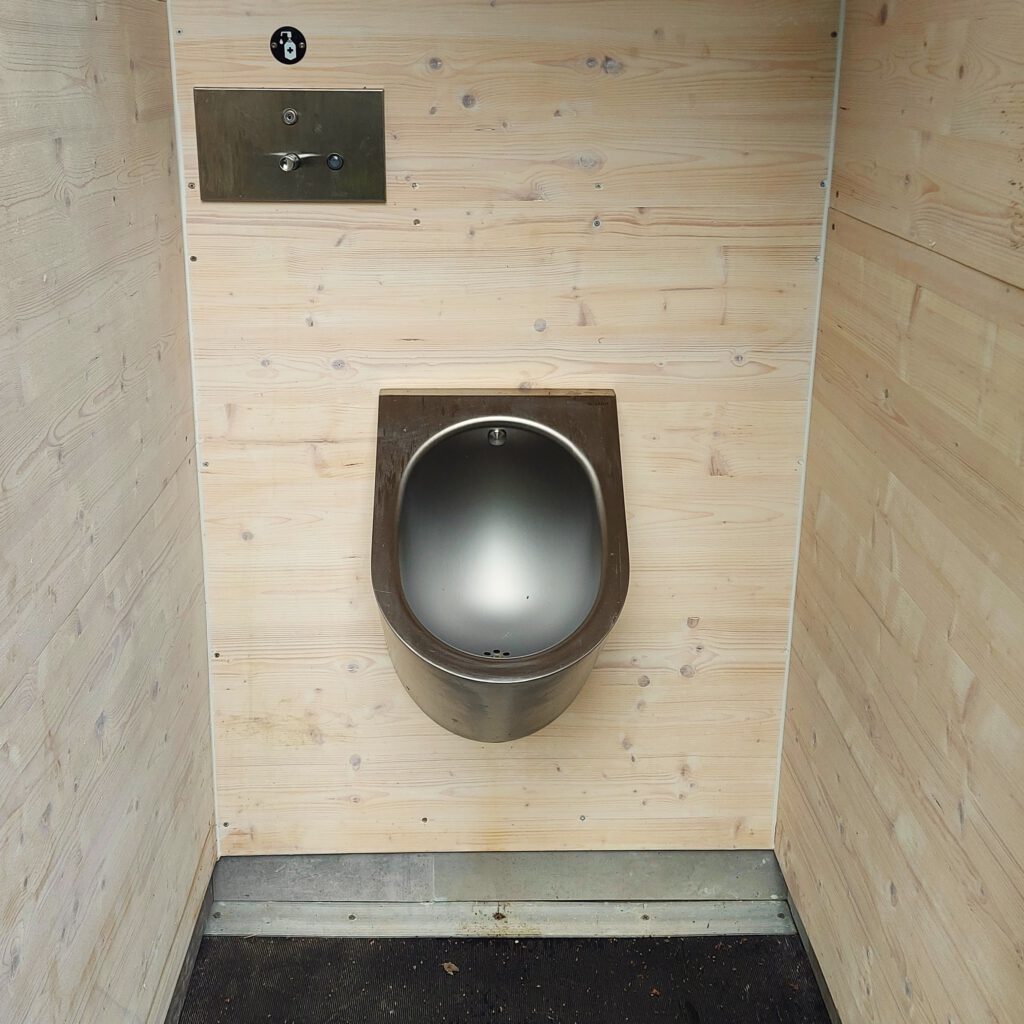

Optional: Herren-Steh-Pissoir
Wasserloses Steh-Pissoir für Herren in einem separaten Raum mit eigener Außentür.
Hinterwand aus behandelter Dreischichtplatte, wahlweise Hanitplatte oder Edelstahl.

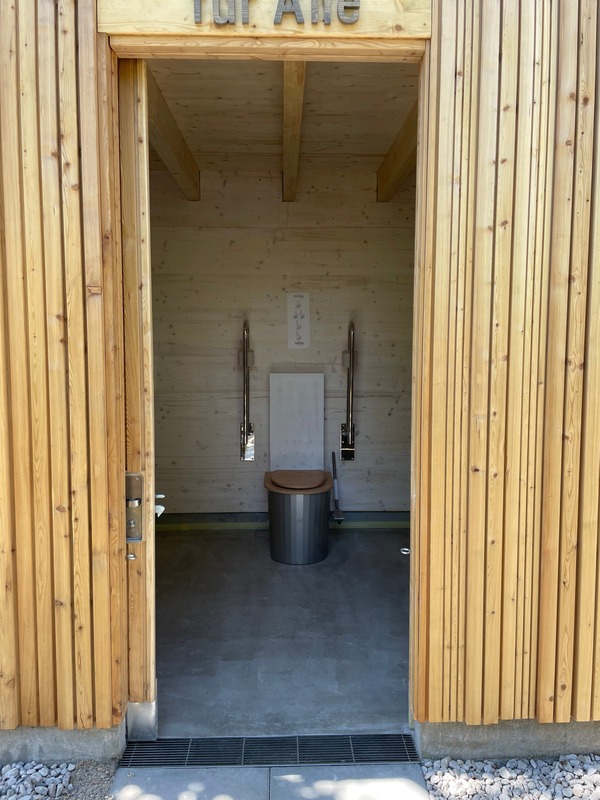

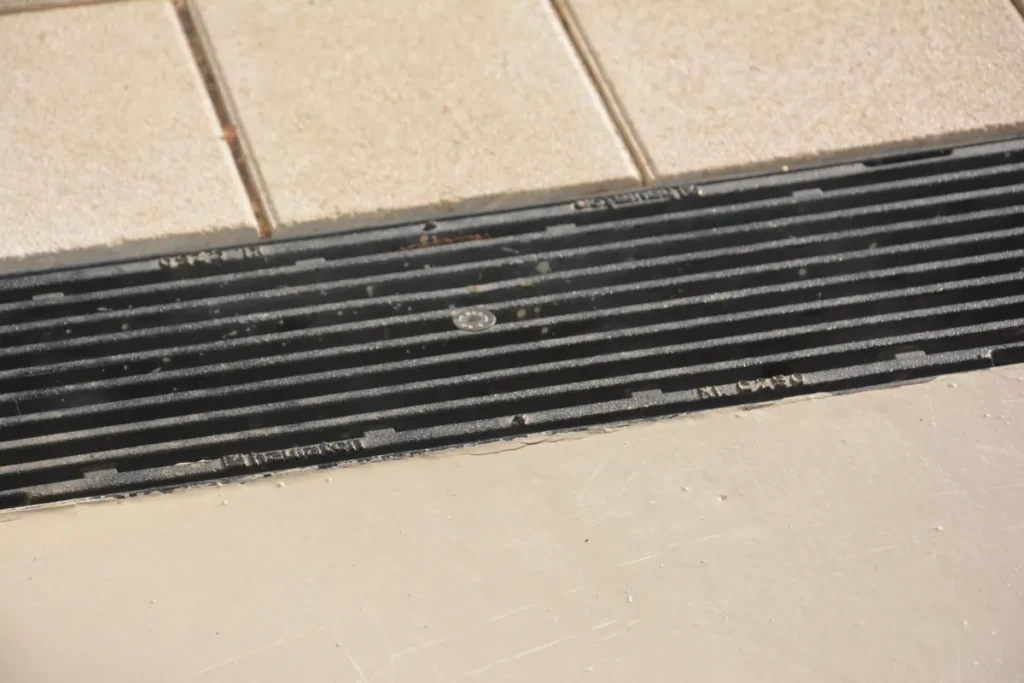

Das Toilettengebäude ist bodengleich verankert, sodass der Innenboden auf gleicher Ebene wie der Außenboden liegt – für barrierefreien Zugang ohne Rampe.

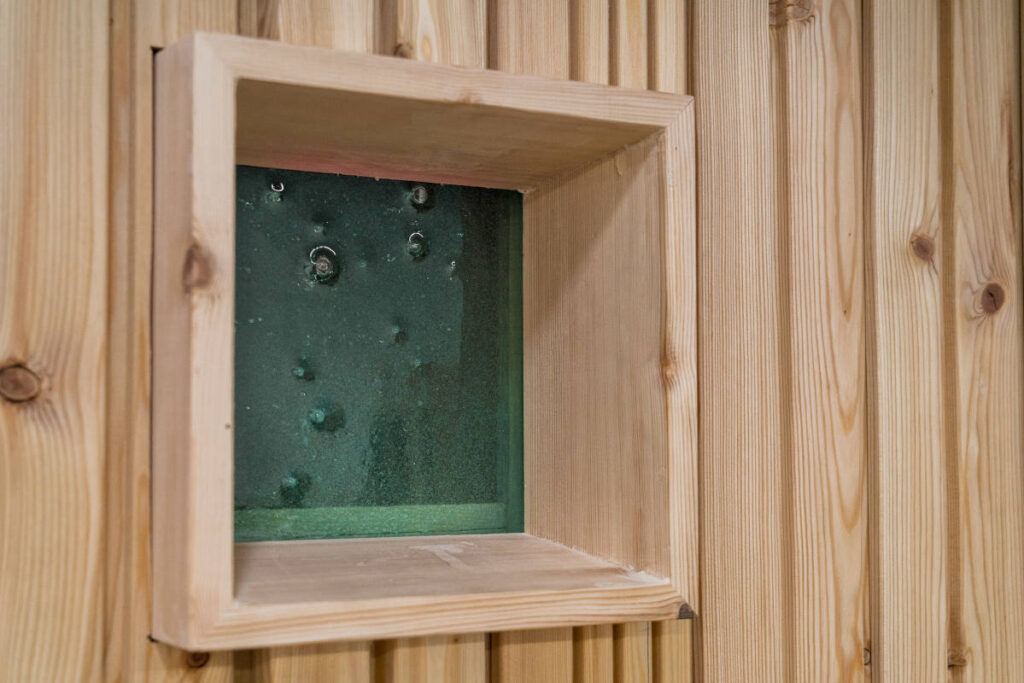

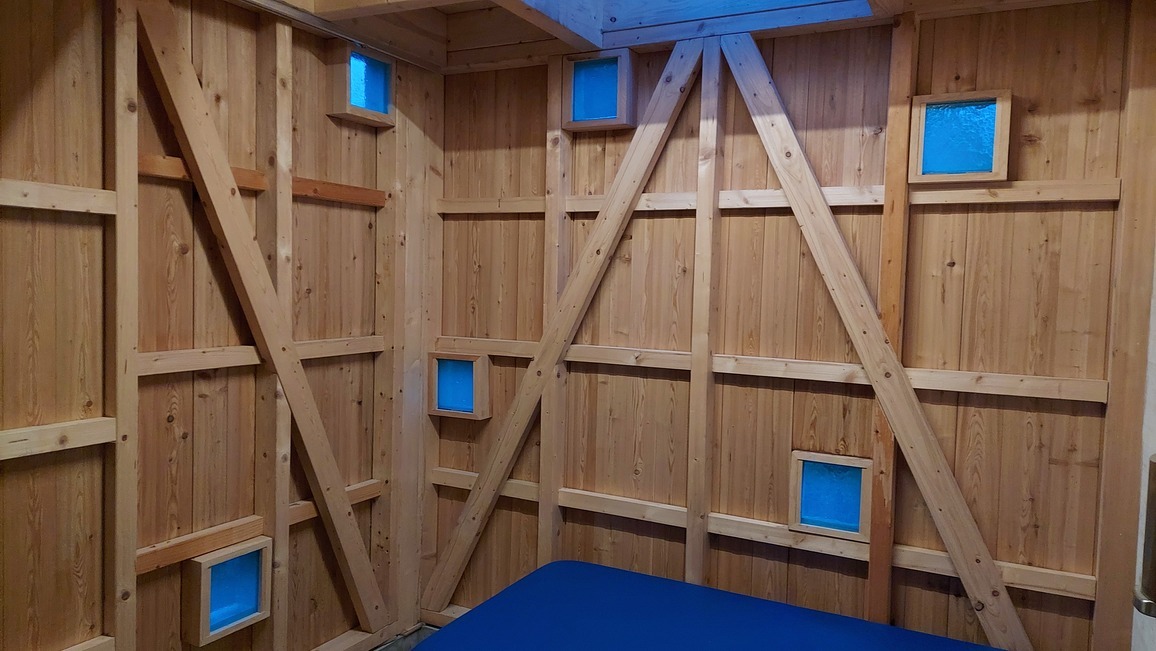

Kleine Lichtöffnungen aus recyceltem, türkisfarbenem Milchglas sorgen für eine angenehme Tageslichtbeleuchtung im Innenraum.

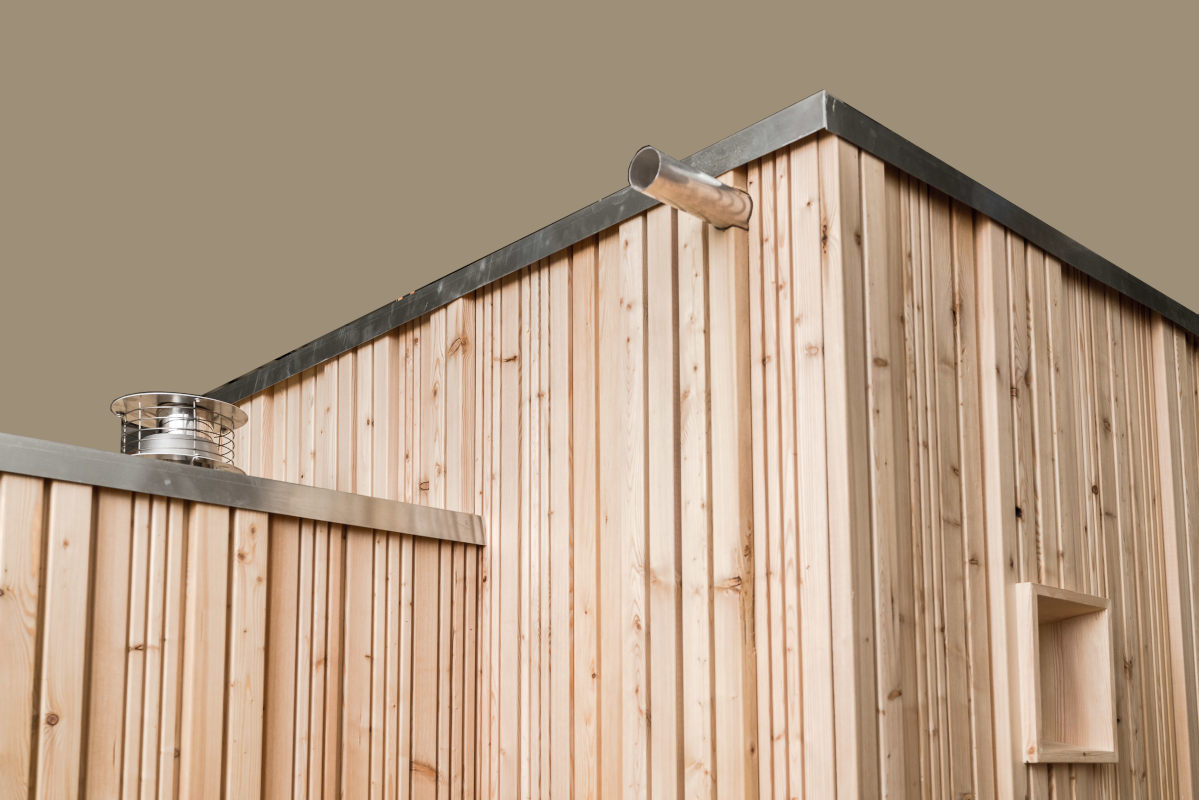

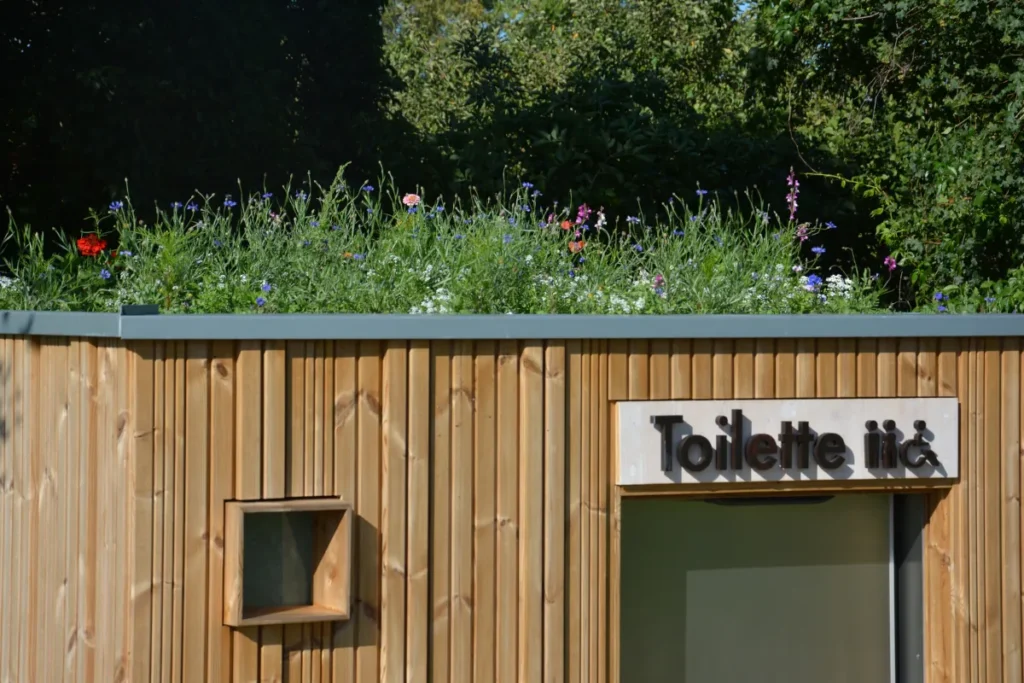

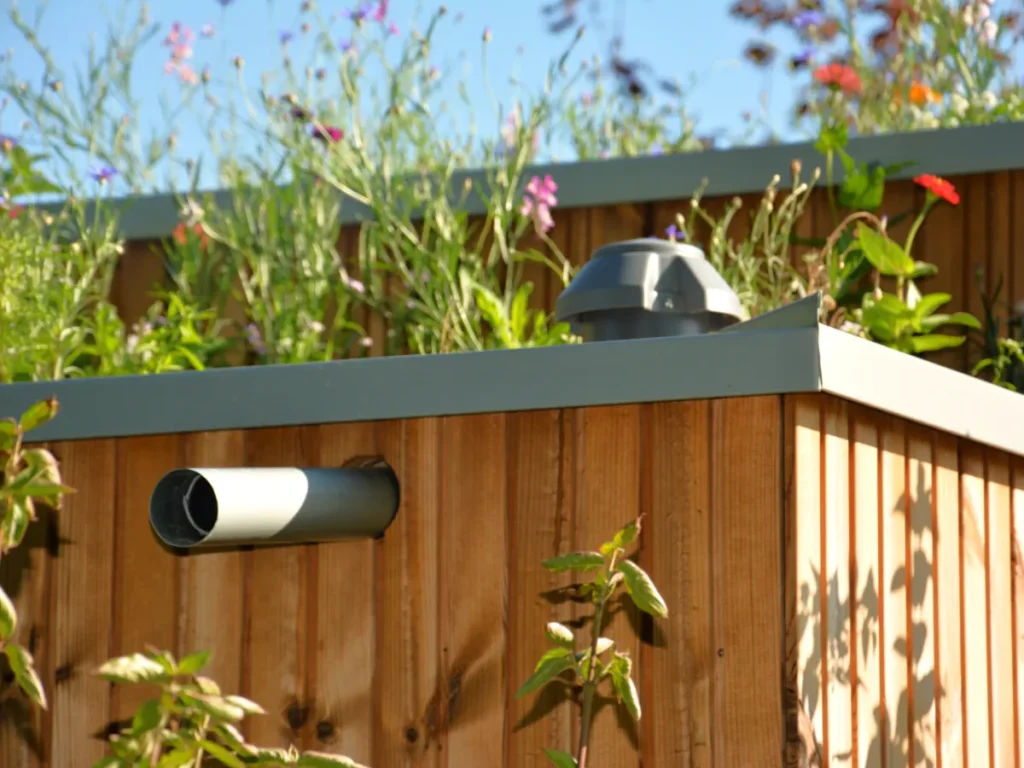

Dachgestaltung des Toilettengebäudes
Das Toilettengebäude hat ein schlichtes Flachdach aus Zinkblech mit leichter Schräge sowie Speiern und Unterdach zur Entwässerung.
Optional: Dachbegrünung nach Wahl.

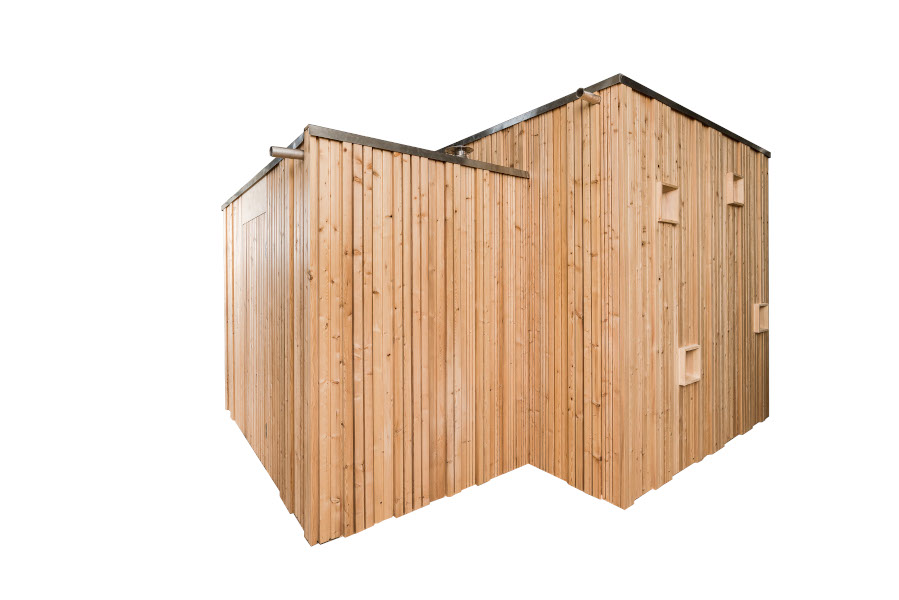

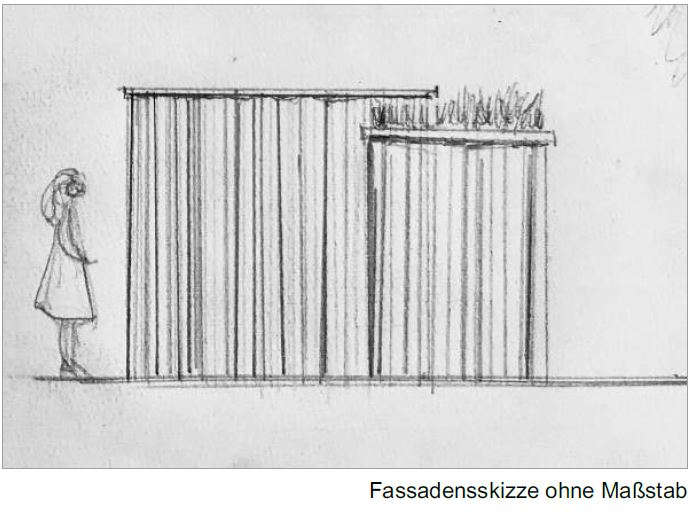

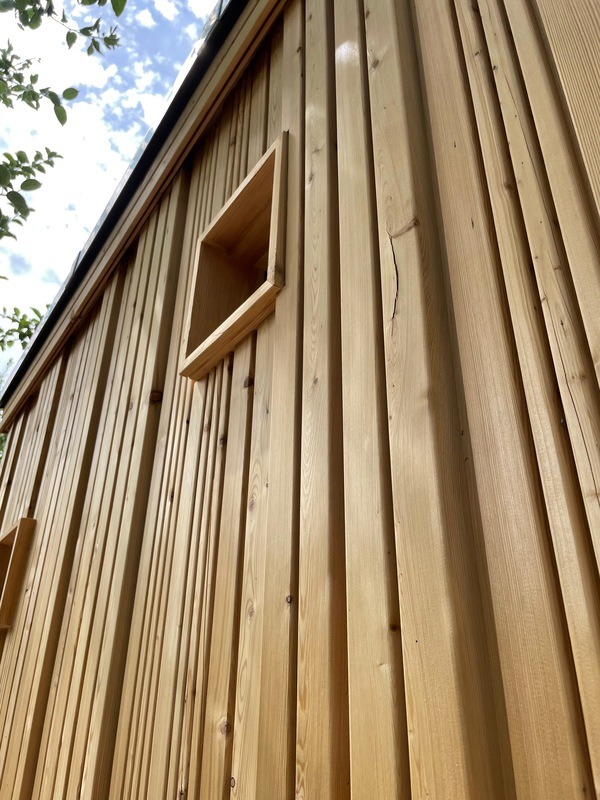

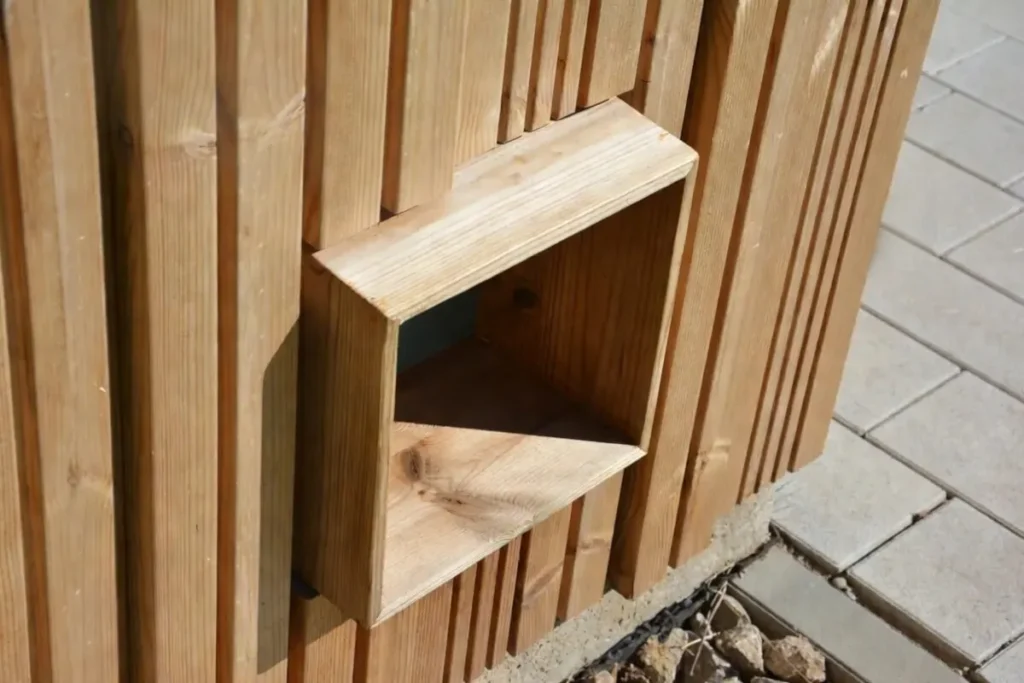

Fassade

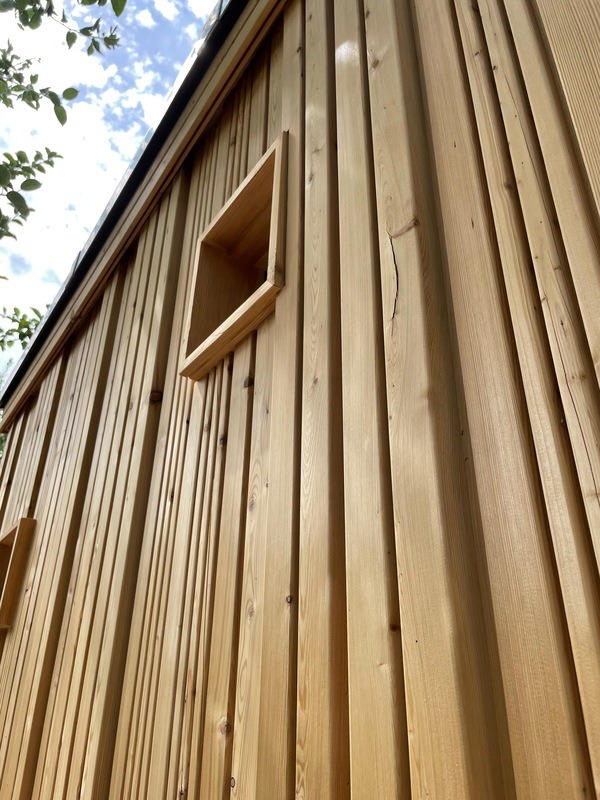

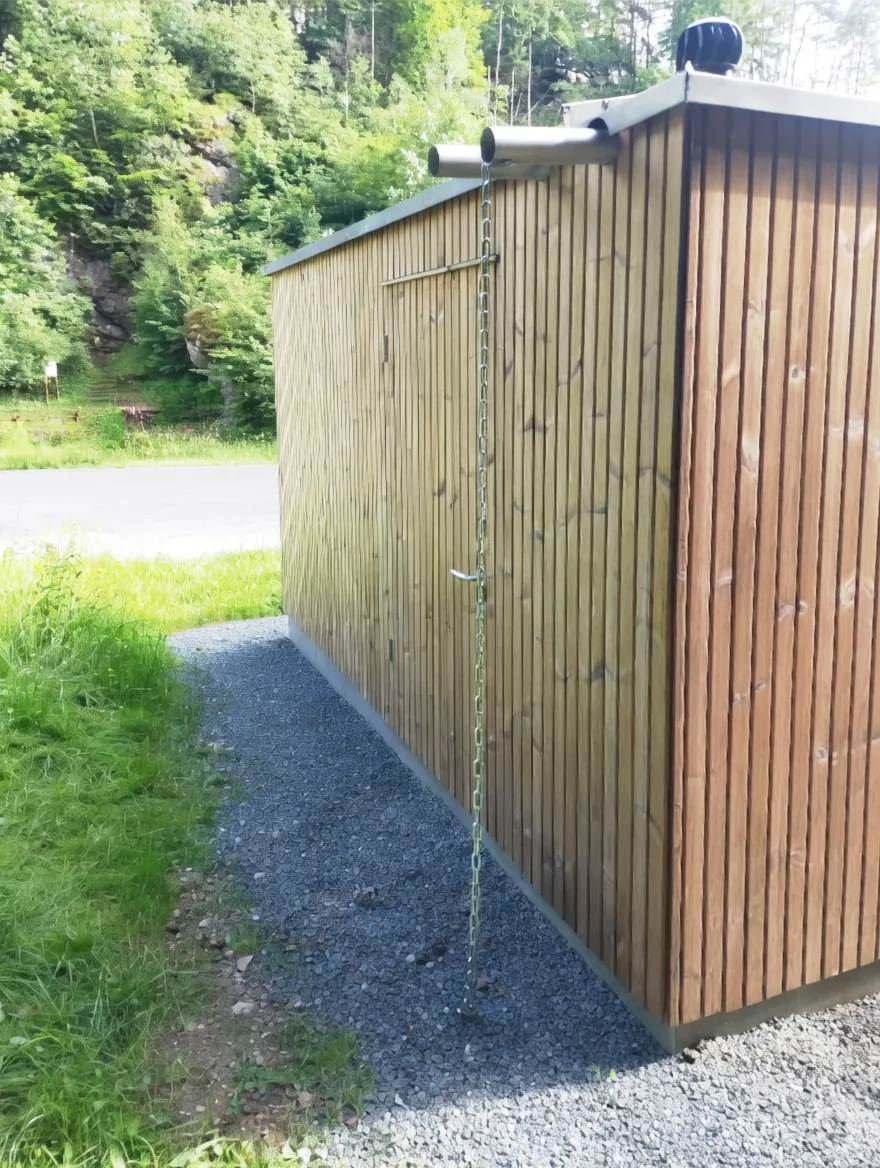

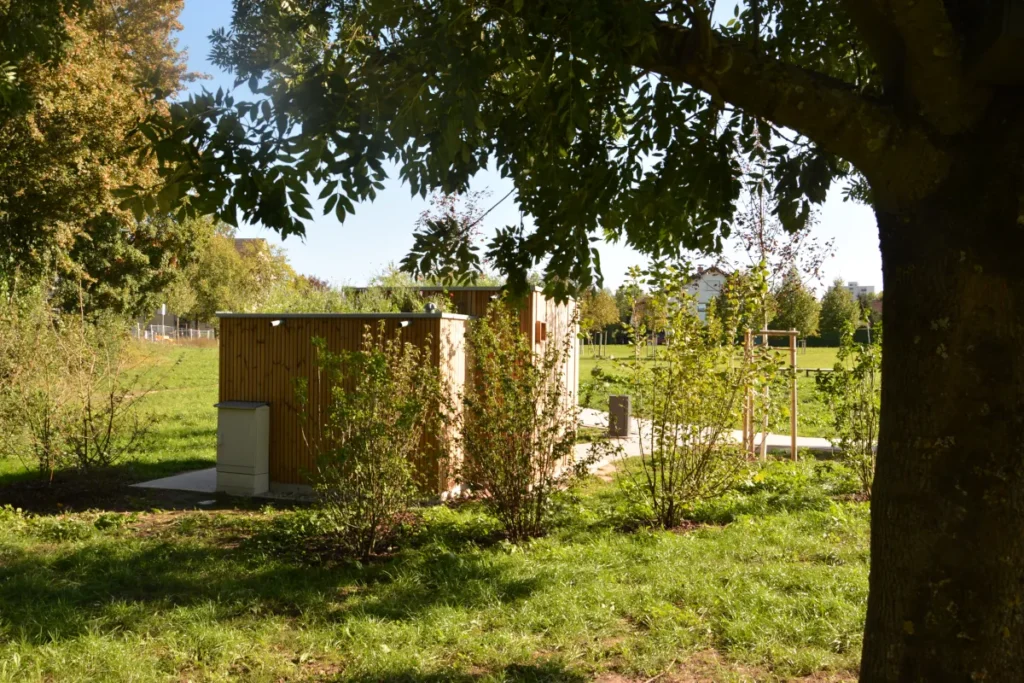

Die Fassade besteht aus vertikalen, massiven Lärchenholzprofilen mit Nut-und-Feder-Verbindung. Wechselnde Profilstärken schaffen ein Relief, das durch Licht und Schatten lebendig wirkt und den großen Flächen Tiefe verleiht.erfläche.
Sonderwünsche
Die KUBUS-Toilettenanlage bietet zahlreiche Sonderwünsche, darunter z. B. die ‚Toilette für Alle‘. Kontaktieren Sie uns für eine individuelle Beratung. Am Ende der Seite finden Sie Fotos, z. B. der KUBUS – Toilette für Alle in Leipzig.
Technische Ausstattung
Ausstattung & Zubehör
• Wählbarer ECODOMEO Toilettensitz Tentale oder Neodyme mit Deckel
• Förderband-Bedienung: Mechanisches Fußpedal aus Metall oder Holz mit Handhebel-Aufsatz; alternativ elektrischer Motor mit Knopfdruck für mehr Barrierefreiheit
• 2 Stützklappgriffe aus Metall links und rechts des Toilettensitzes
• Bedienanleitung

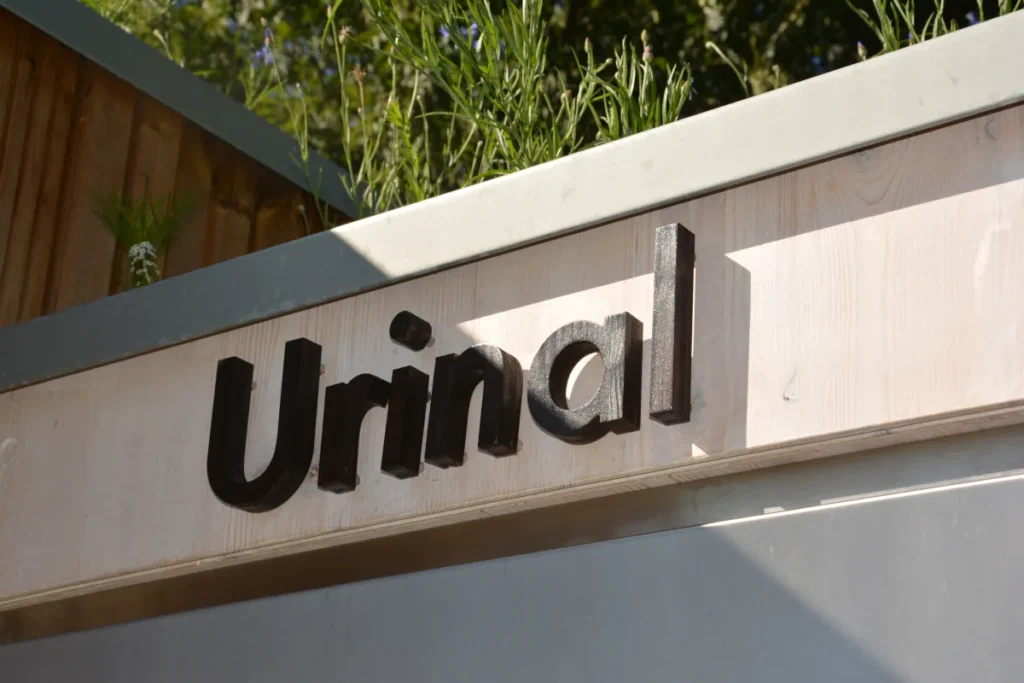

• Beschilderung „Toilette“ mit Barrierefrei-Symbol über der Tür
• Solaranlage für Ventilator im Betriebsraum

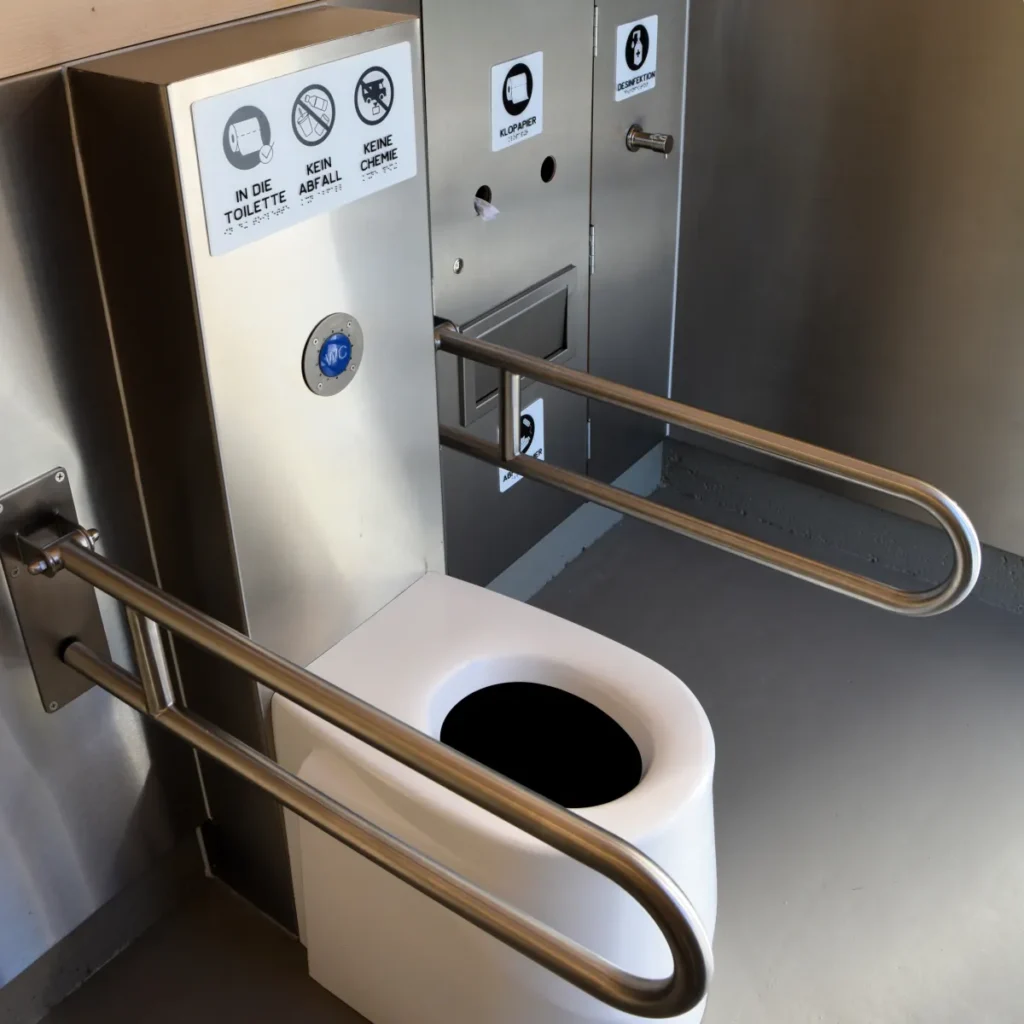

• Wandeinbaulösung für Toilettenraum: Schutz vor Vandalismus und Diebstahl, barrierefrei für Toilettenpapier, Handgel und Müllbehälter
Erdtank & Überlaufwächter
- Erdtank/Sammelgrube: 2000 Liter, DIBt-zertifiziert , begehbar
- Überlaufwächter: Optisches und akustisches Signal bei fast erreichtem Maximalfüllstand, Sensor im Tank, batteriebetrieben (6V Mignon-Batterie), 20 m Anschlusskabel
im SHOP
KUBUS: Optionen
Toilettensitz zur Wahl
ECODOMEO Tentale: Standardfarbe Weiß, Farbe optional gegen Aufpreis, Sitzhöhe 475 mm
ECODOMEO Neodyme mit Deckel: Standardfarbe Weiß, Farbe optional gegen Aufpreis, Sitzhöhe 458 mm

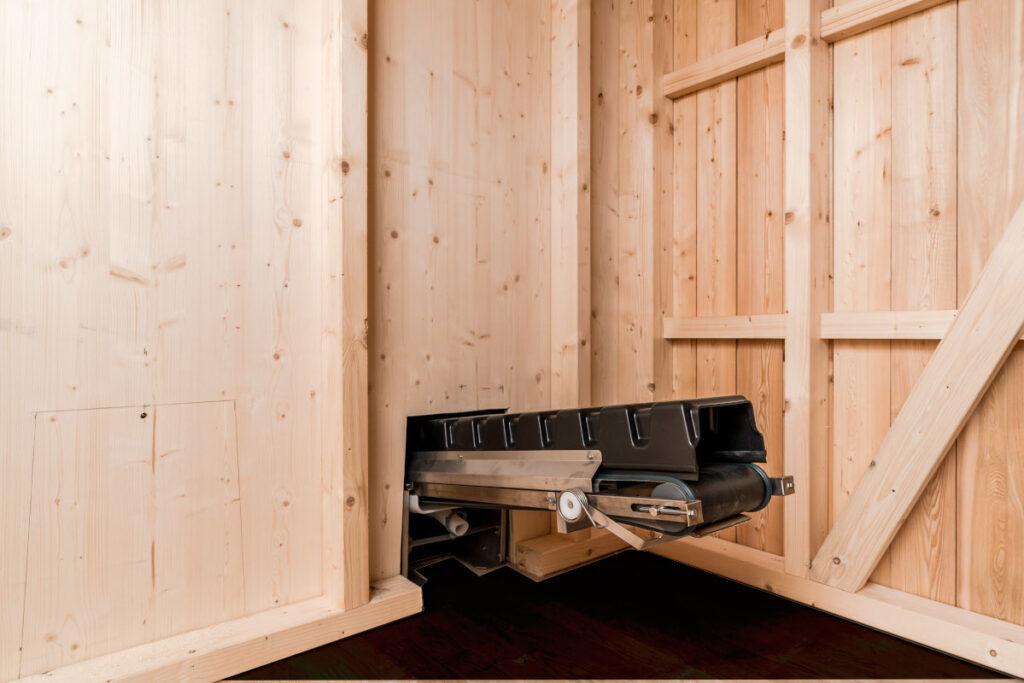

KUBUS: Förderbandsysteme zur Wahl

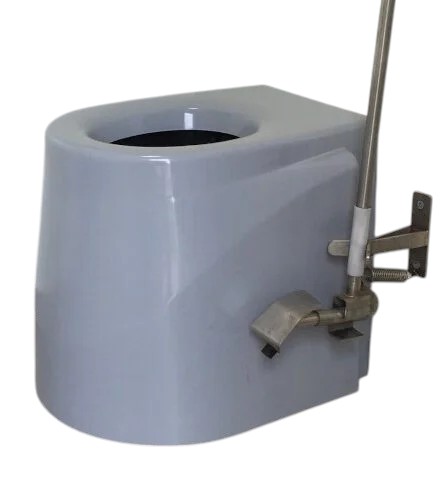

Mechanisch: Betätigung per Fußpedal (Holz oder Metall) oder Handhebel
Durch Betätigen des Hand- oder Fußpedals wird das Förderband mechanisch bewegt.
Elektrisch: Per Knopfdruck, erfordert Batterie mit kleinem Solarpanel oder Stromanschluss; Förderband bewegt sich 5 Sekunden lang bei Betätigung
Farbauswahl für Herren-Urinal TiPi
- Material: Durchgefärbtes Polyethylen
- 7 Farben zur Wahl:
WEISS · BLAU · DUNKEL GRAU · GELB · ORANGE · ROT · GRÜN

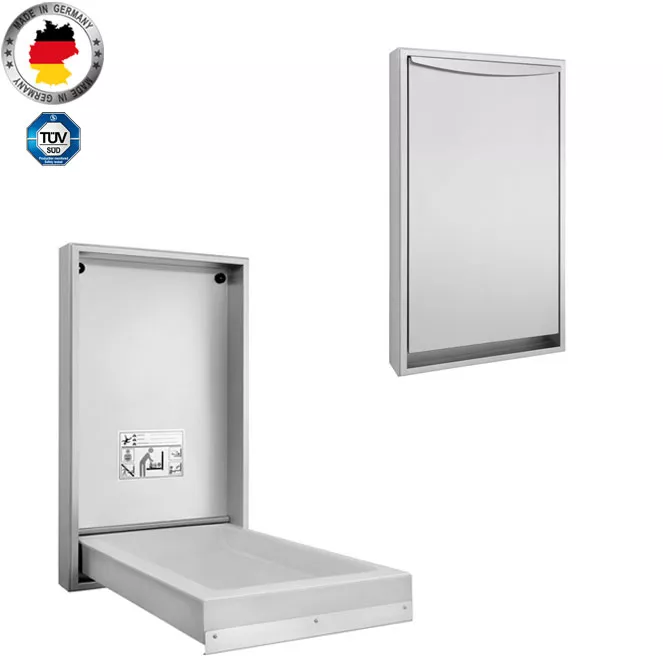

Optionaler Wickeltisch Ferrol
- Aus Edelstahl, wandeinbaubar
- Klappbar, Liegefläche aus nahtlos tiefgezogenem Polypropylen, Maße: H 936 x B 530 x T 135 mm

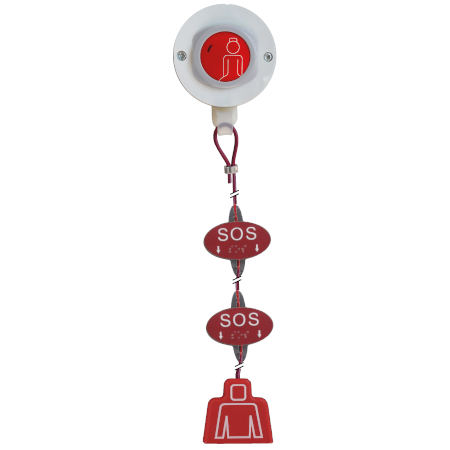

Toilette-Notruf-Set

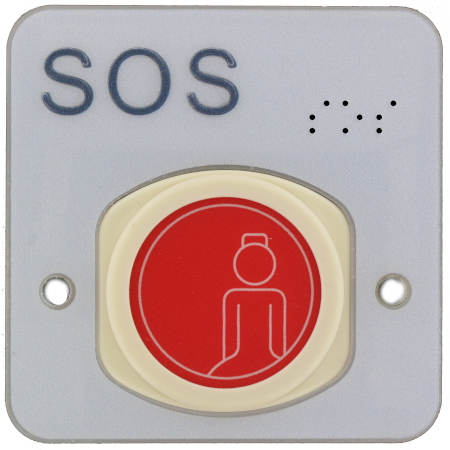

Modul A: Notruf-Set Vario Funk (DIN 18040-1+3, 869 MHz) mit Braille- und Pyramidenschrift

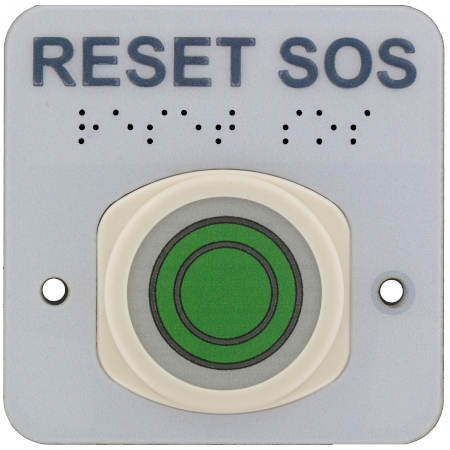

- Wasserdichte Taster (IP68): Funk-Ruftaster, Funk-Abstelltaster, Funk-Zugtaster

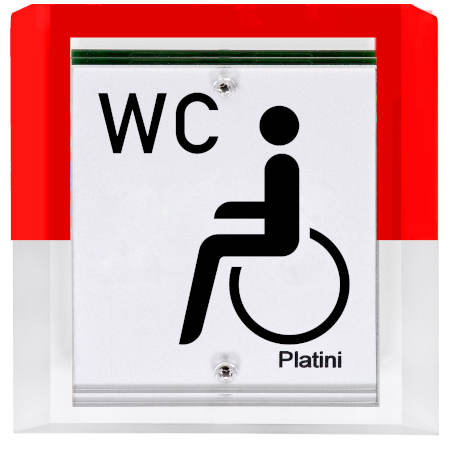

- Design-LED-Einheit „Platini“ mit akustischem Signalgeber Prozessorgesteuert, 24 V DC, Meldekontakte für Ruf- und Störungsweiterleitung, Anschlüsse für Signalgeber und Bedientableau
- Auslösbar sitzend (Toilettenbecken) oder liegend (Boden), jährliche technische Prüfung empfohlen
Notrufset mit Funk-Ruftaster, Funk-Abstelltaster, Funk-Zugtaster, Design Led-Einheit „Platini“ mit integriertem akustischem Signalgeber
Modul B: Titanum Outdoor Signallampe (optional)
- Zweifarbig (rot, gelb) mit akustischem Signalgeber
- Rot blinkt bei Notruf, gelb bei Störung
- Anschluss an Notruf-Steuerung im Innenbereich, IP44, 24 V DC, Maße: 235 x 110 x 110 mm, Gewicht: ca. 930 g
VARIOLITE® Titanum LED-Design-Lichtsignalleuchte: Zweifarbig (rot, gelb) in elegantem Aluminium-Druckguss-Gehäuse, mit Highgrade-LED-Anzeigen und Tieftonsignalgeber, geeignet für den Außenbereich.
180 Grad durchgängig sichtbar.
Leuchtkraft nach DIN 0834-1.
Reinigungsmittelresistenz nach EN 16615.
AP-Montage.
Betriebsspannung 24V DC / 20mA pro Farbe.
Schutzart: IP 44
Abmessungen: 235 x 110 x 110 mm
Gewicht: ca. 930 g
Innenbeleuchtung (optional)
- LED-Lampe mit Bewegungsmelder, inkl. Solarset-Erweiterung für ausreichende Kapazität im Innenraum
- Jährliche technische Prüfung der Solaranlage empfohlen
Außenbeleuchtung (optional)
- LED-Lampe mit Bewegungsmelder, inkl. Solarset-Erweiterung für ausreichende Kapazität vor der Toilette
- Jährliche technische Prüfung der Solaranlage empfohlen
E-Schloss (optional)
- Zeitgesteuerte Türöffnung/Verschließung, einstellbar für bestimmte Zeiträume
im SHOP
Lieferung, Installation, Wartung
Lieferung & Installation
- Montage: Durch nowato und Partner-Werkstätten ab Werk (Frankfurt am Main)
- Voraussetzungen: Vorbereiteter Boden (bauseits) gemäß Ausführungsplan, Erdbau- und Betonarbeiten vom Kunden organisiert
- Dauer: Installation in der Regel innerhalb von 5 Tagen
- Beratung & Anfrage: Individuelle Absprache mit dem Kunden; Kontaktaufnahme per E-Mail an info@nowato.com mit Standort, gewünschtem Zeitraum, Name und Telefonnummer
Wartung & Pflege
- Empfehlung: 2 Wartungen des Betriebsraums pro Jahr (vor und nach den Sommermonaten): Verteilung der Komposthaufen oder Reinigung der Sammelbehälter, Reinigung des Förderbandschabers und des Urinbeckens
- Urintank: Leerung bei Vollstand (Niveau-Anzeige vorhanden); Kontrolle alle 2 Monate im ersten Jahr, danach Anpassung der Intervalle an Nutzungsfrequenz
- Alternativen: Feststoffe optional in austauschbaren Behältern sammeln
- Dokumente: „Unterhalts-Anleitung“ (PDF, 8 Seiten); „Gestaltungsmöglichkeit+Wartung“ (PDF, 4 Seiten)
Garantie & Kundendienst
- Support: Unser Team und Vertriebspartner stehen jederzeit zur Verfügung
- Garantie: 2 Jahre auf das gesamte System
- Ersatzteile: Lieferung in der Regel innerhalb von 14 Tagen nach Bestellung
Sollte die Planung noch nicht ganz ausgereift sein, erhalten Sie die beste Beratung von Elisabeth Felt : 0160 880 9353
Dokumentation PDFs
KUBUS – Broschüre
Barrierefreie Toilettenanlage KUBUS – Broschüre PDF 2 Seiten
KUBUS – Technische Blätter

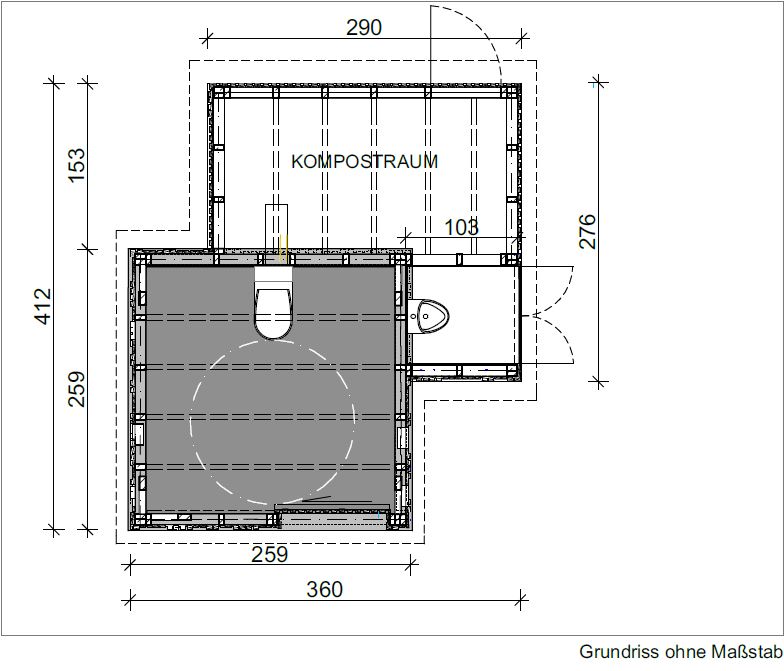

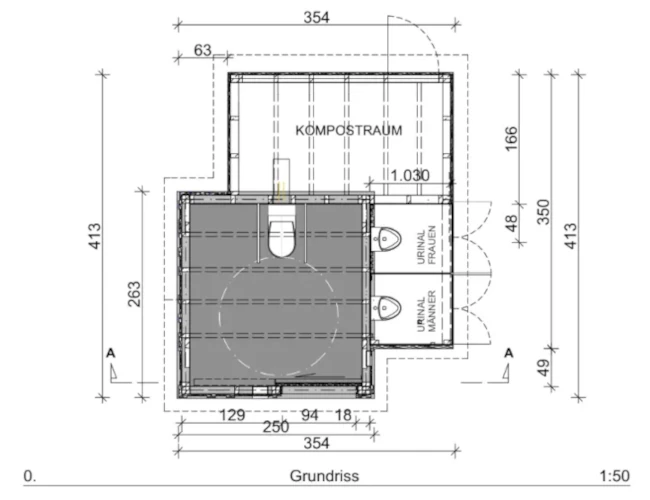

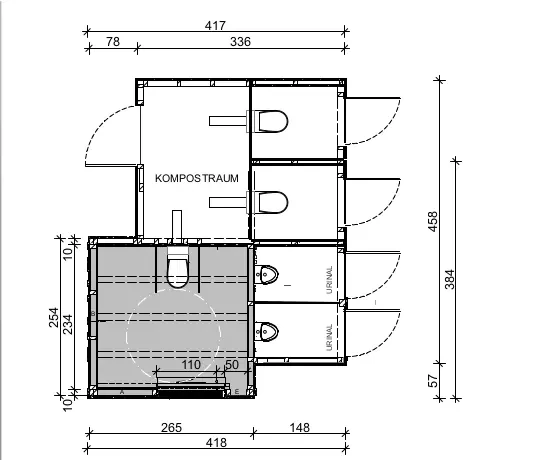

Barrierefreie Toilettenanlage KUBUS – Grundriss PDF 1 Seite
Referenzen
All unsere gesammelte Erfahrung durch Verkauf, Vermietung und Service haben wir genutzt, um die KUBUS zu entwickeln. Auch unsere Freude an Praktischem und zugleich Schönem hat dazu beigetragen.
Sprechen Sie uns gerne an!
069 60504957
info@nowato.com
Angebot anfordern
Angebot anfordernim SHOP
Eine Anfrage per E-Mail an info@nowato.com ist auch möglich.

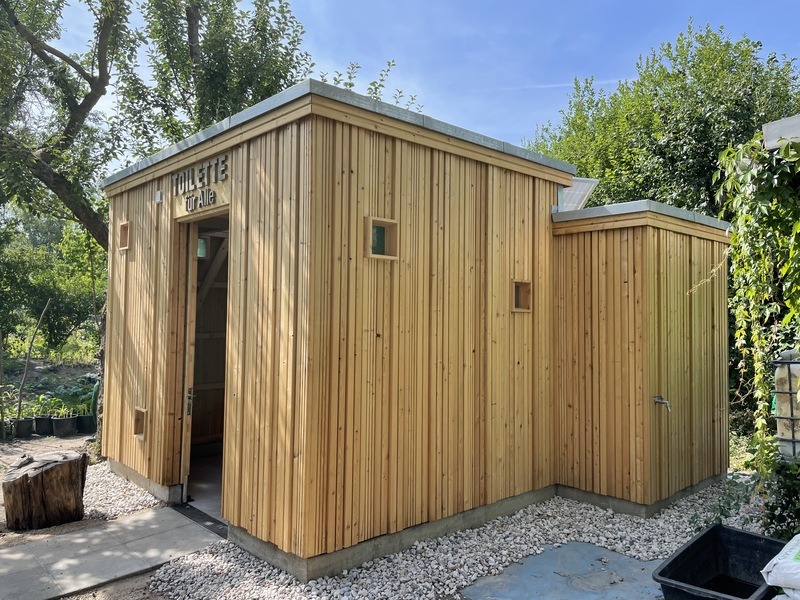

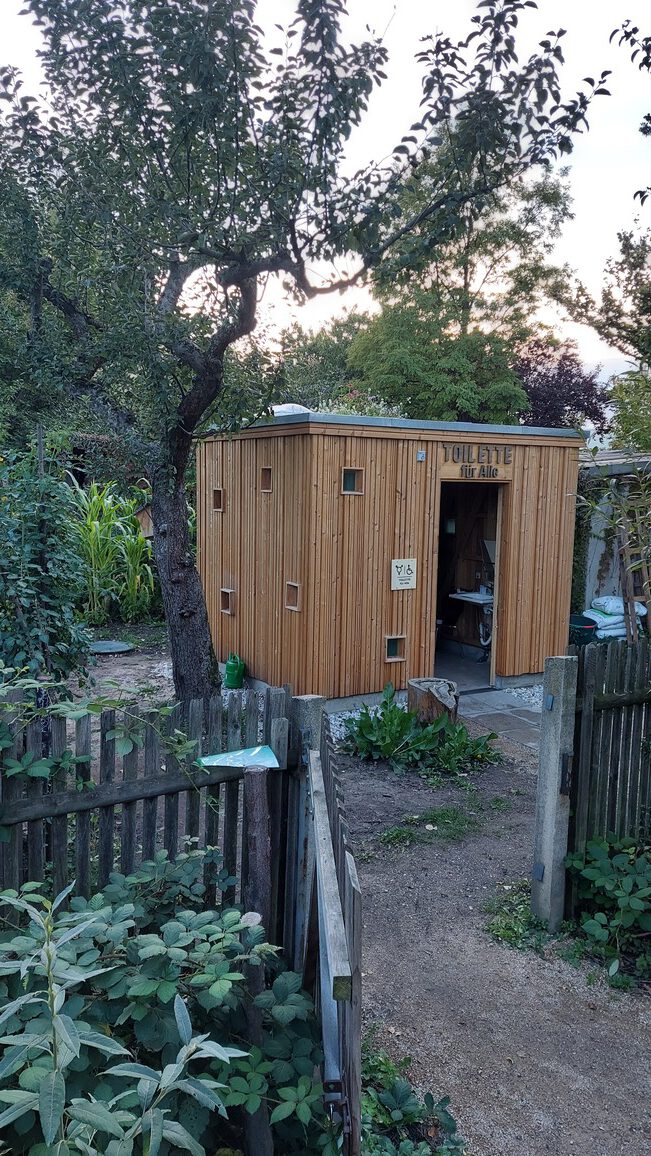

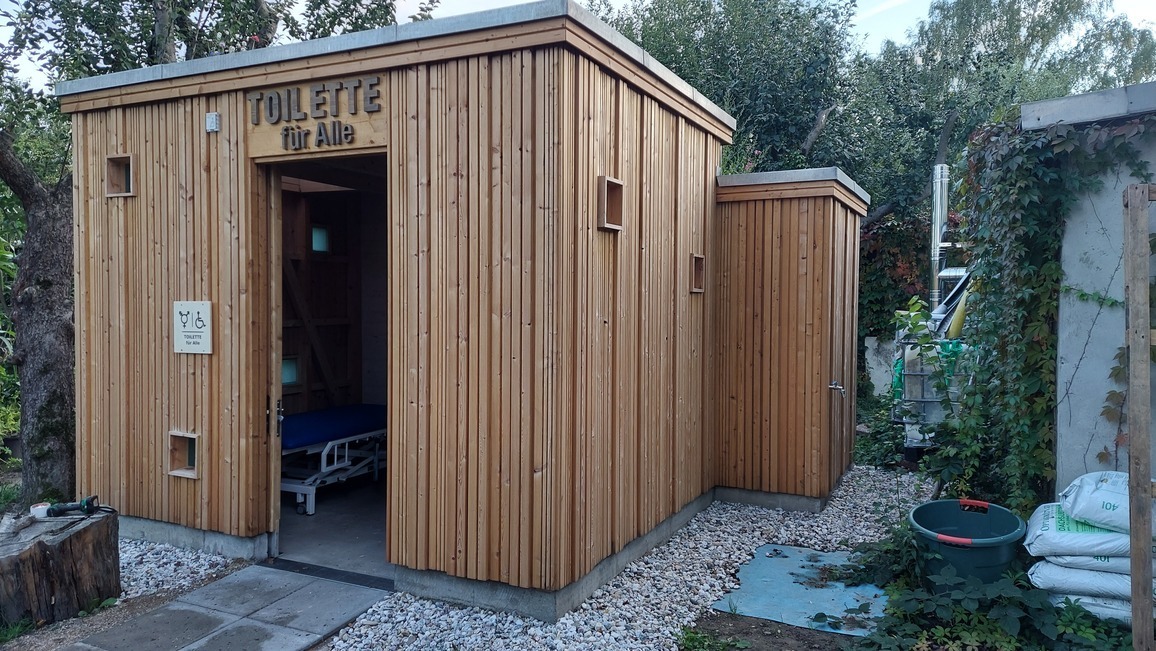

Sondervariante KUBUS: Toilette für Alle in Leipzig
Toilettenanlage KUBUS_Klein mit Sondermaßen
Toilettenraum mit Sondermaßen konzipiert für den Salvia Garten. Innenfläche des Toilettenraums: 304 cm Breite x 235 cm Tiefe.
Der Toilettenraum entspricht den Standard einer Toilette für Alle und ist dadurch etwas größer als unsere Standard-KUBUS. Es befindet sich auch eine Pflegeliege in dem Toilettenraum.

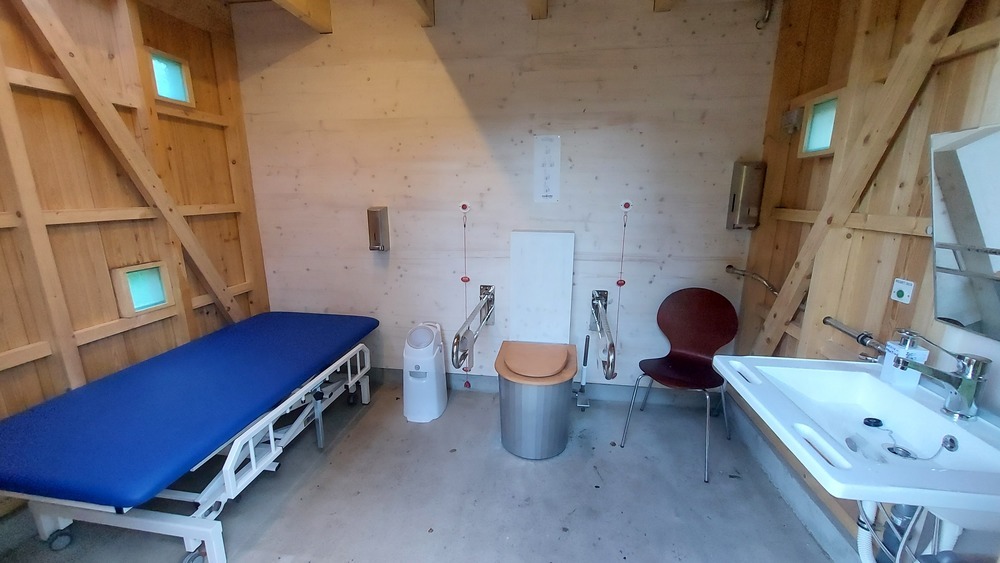

Deswegen auch die Liege in dem Toilettenraum.
1. Erste Impressionen der Toilette

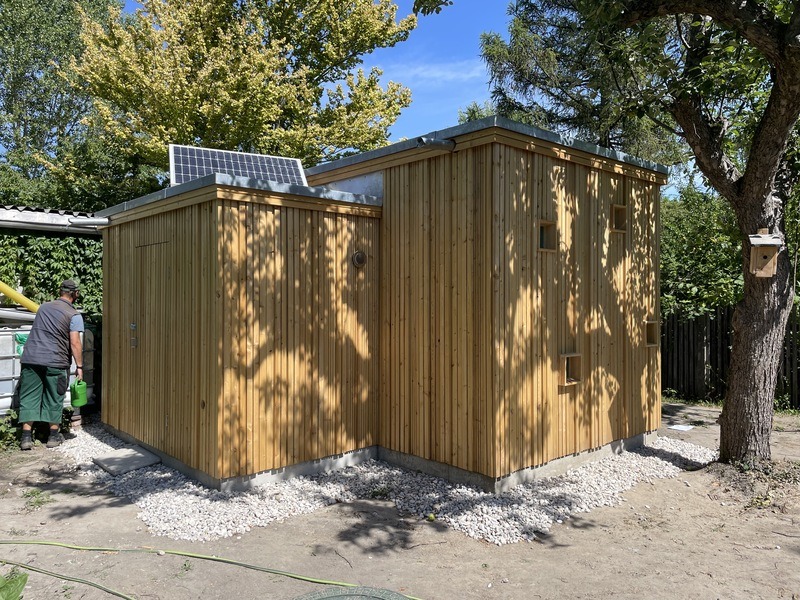

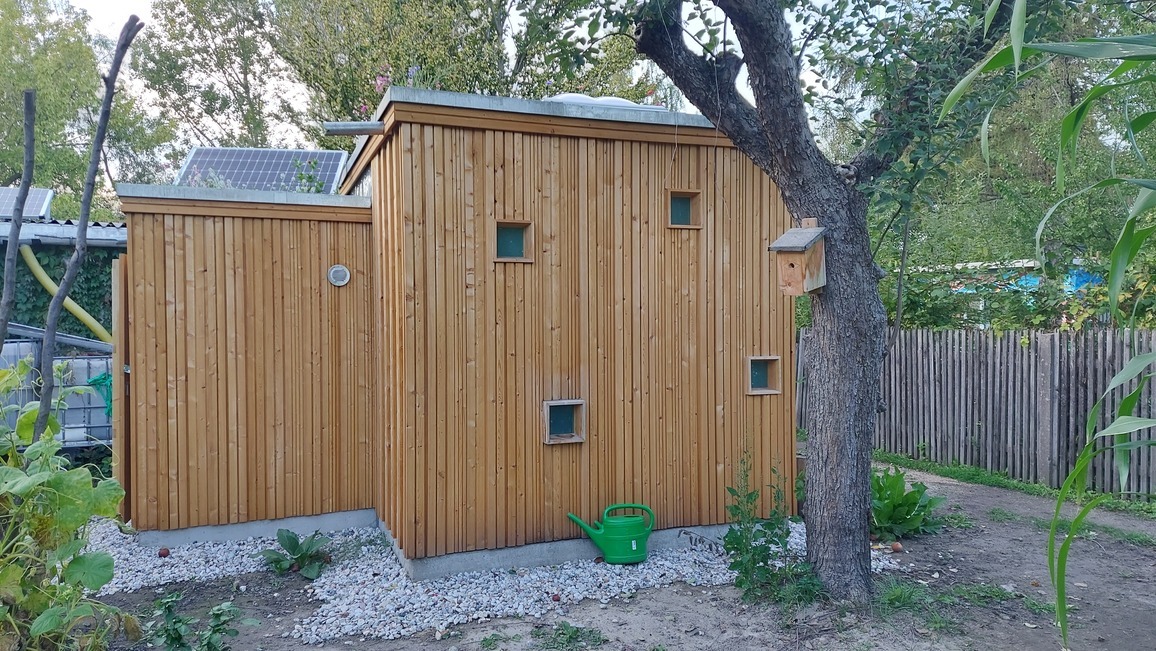

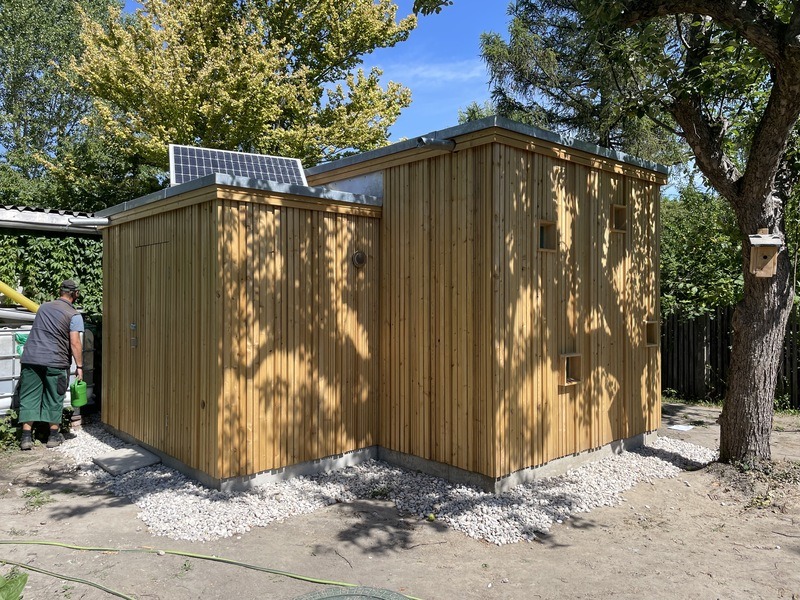

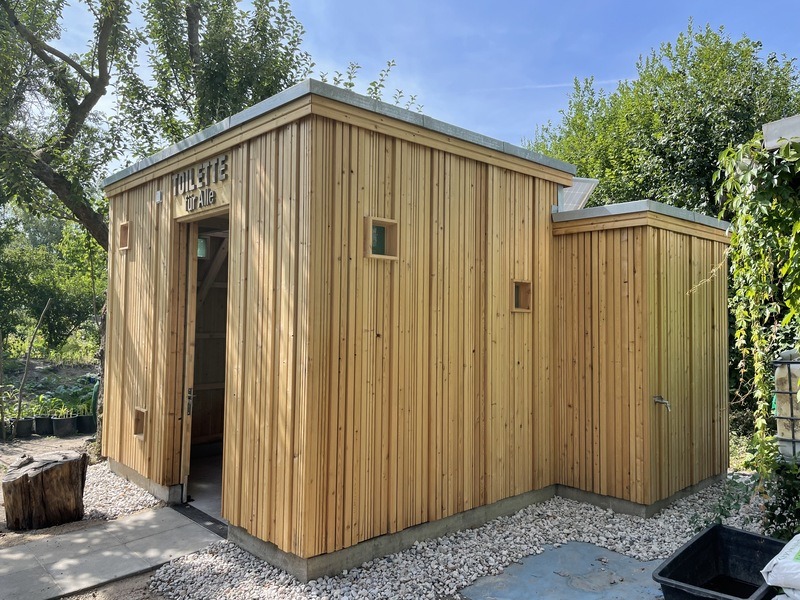

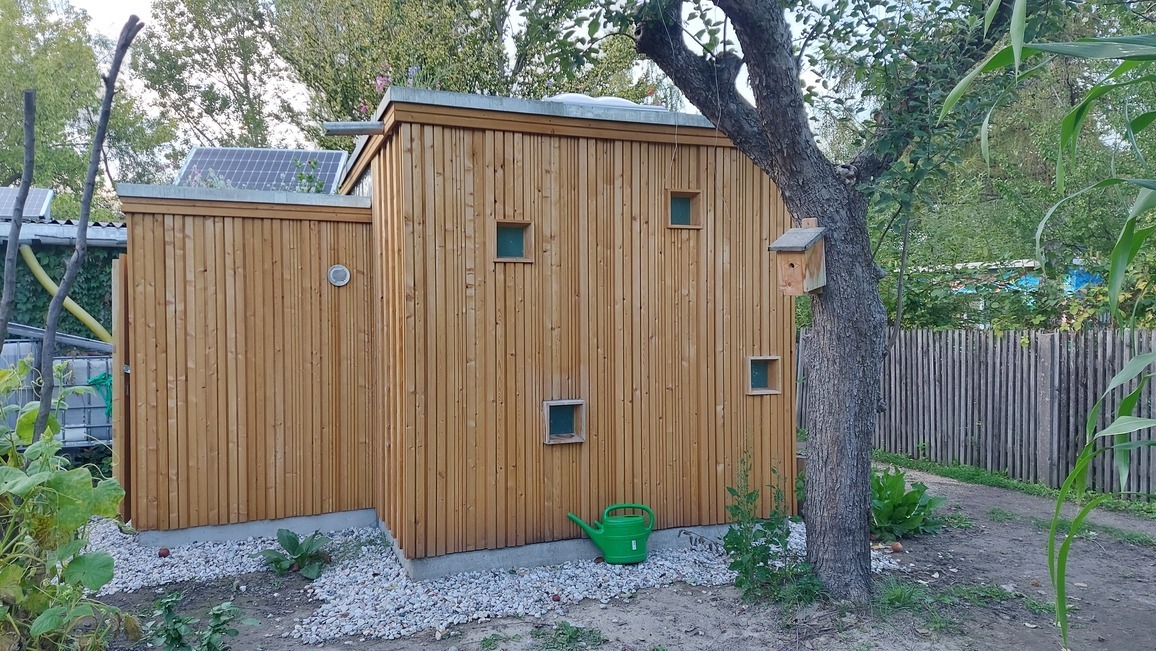

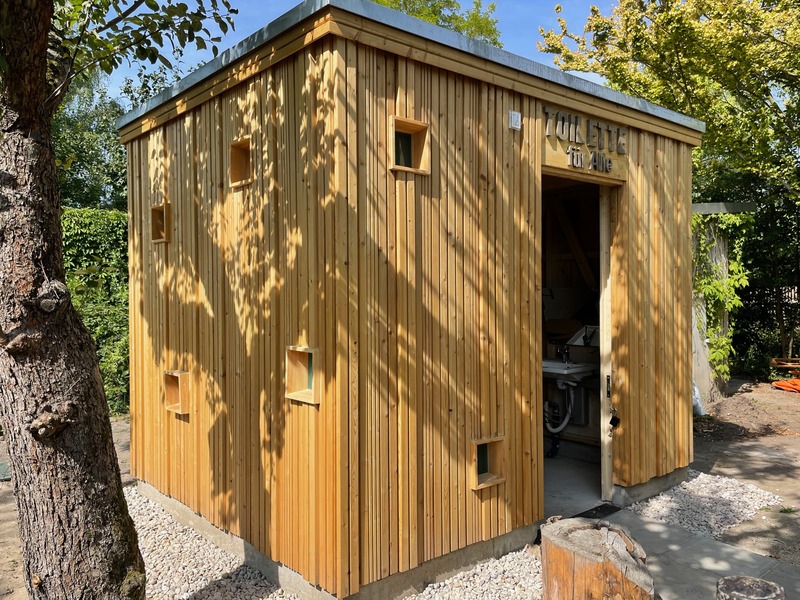

2. Außenansicht

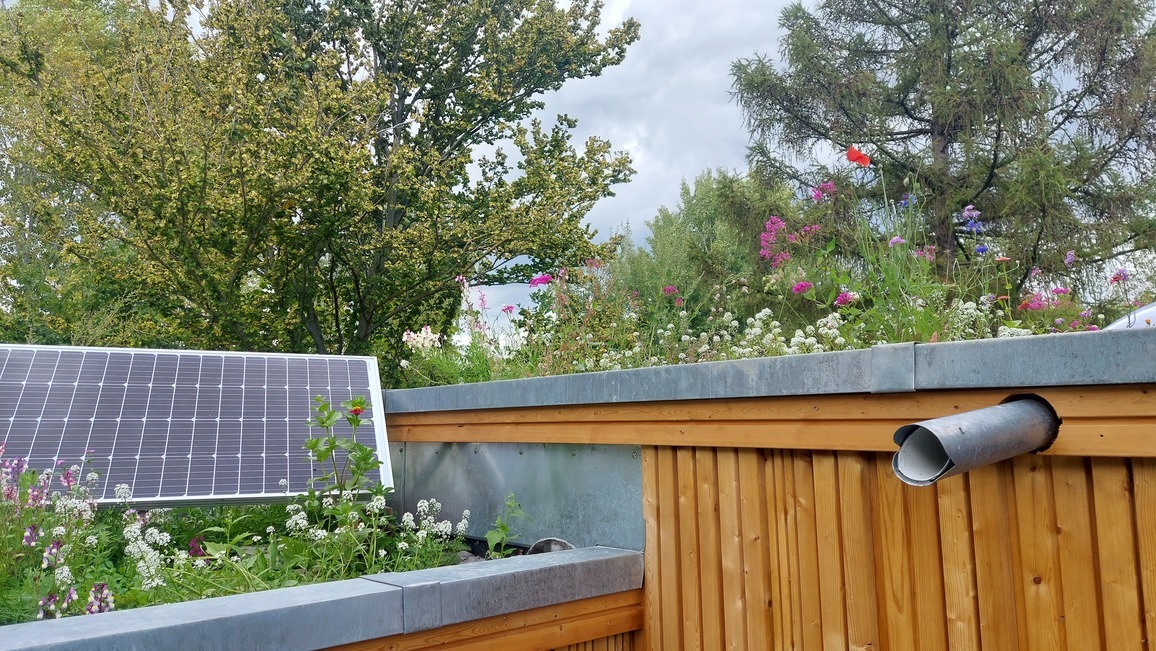

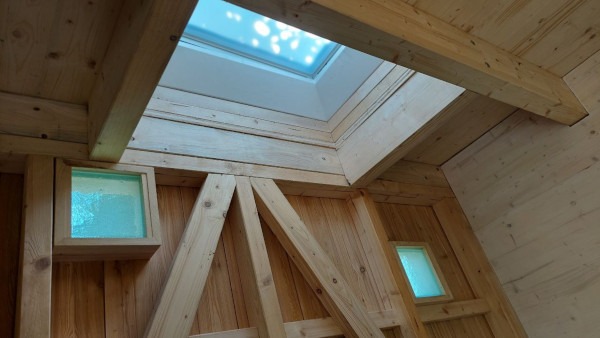

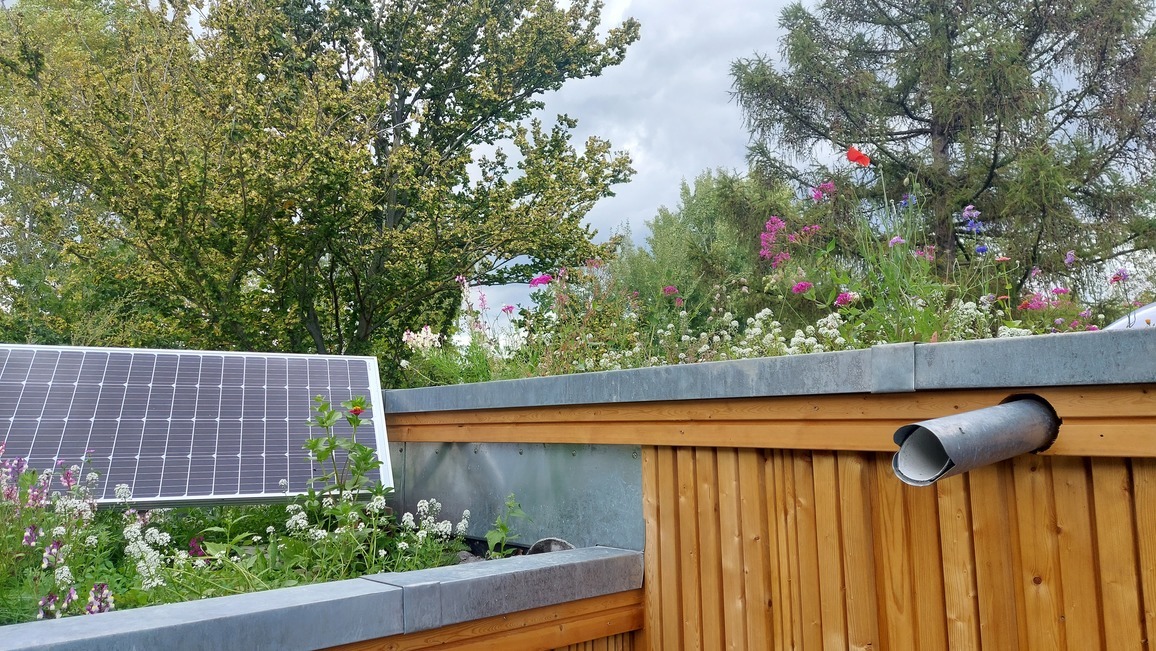

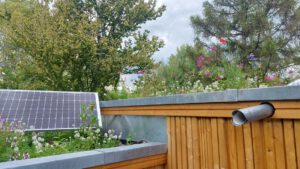

3. Gründach

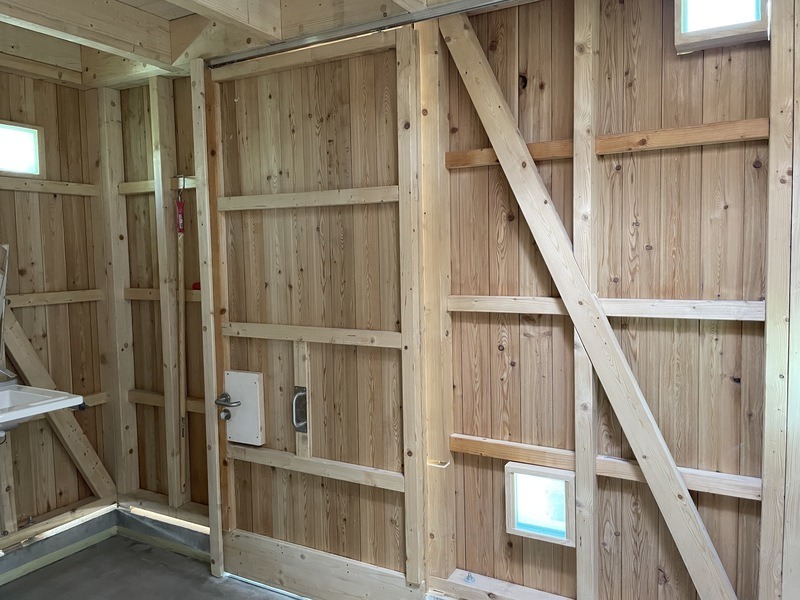

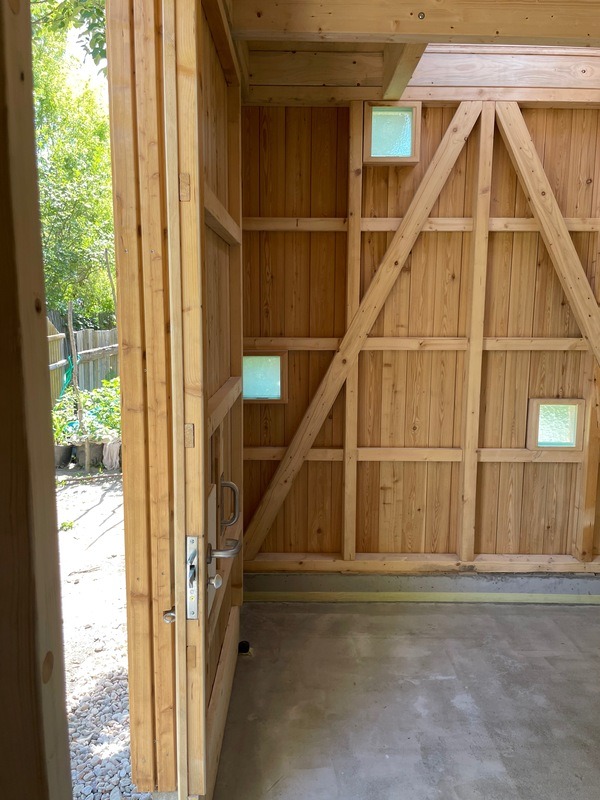

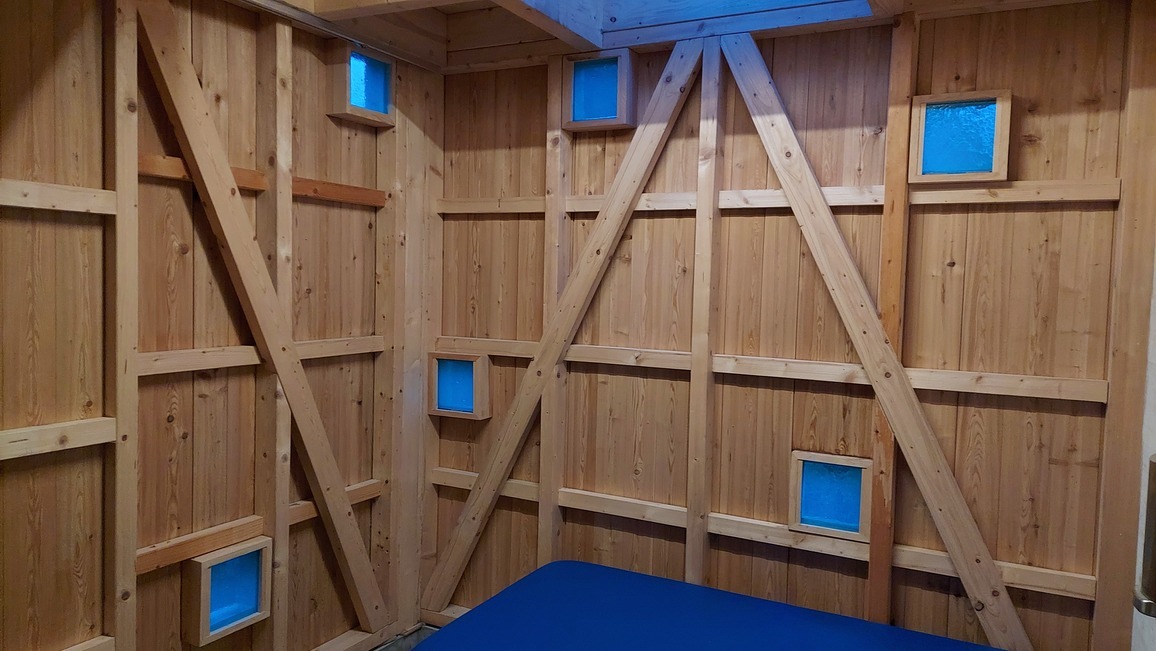

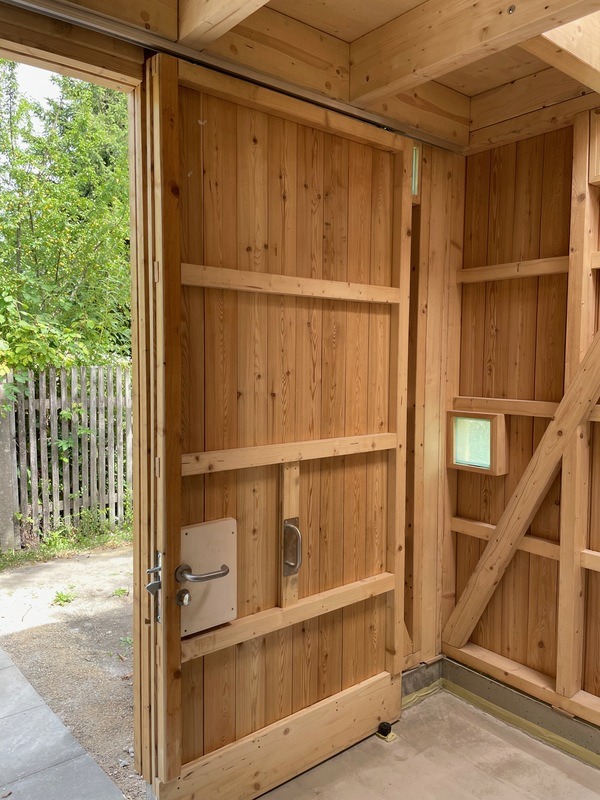

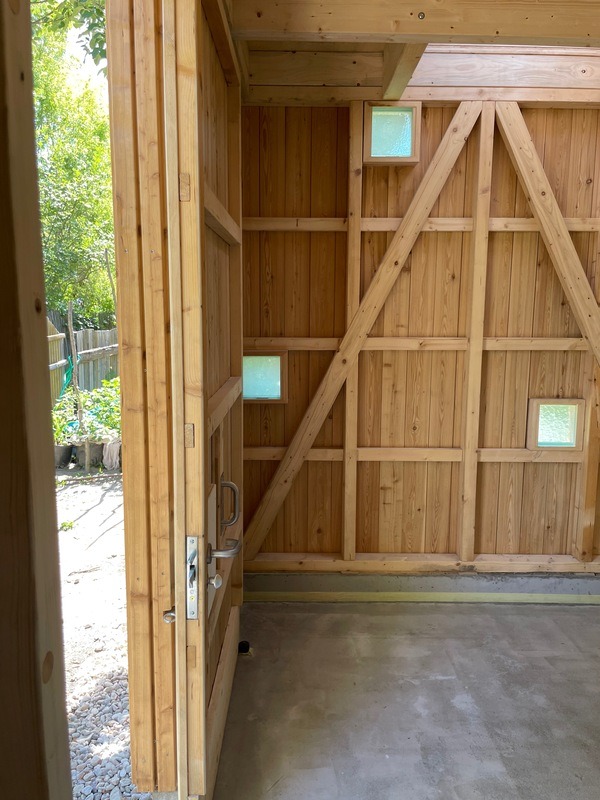

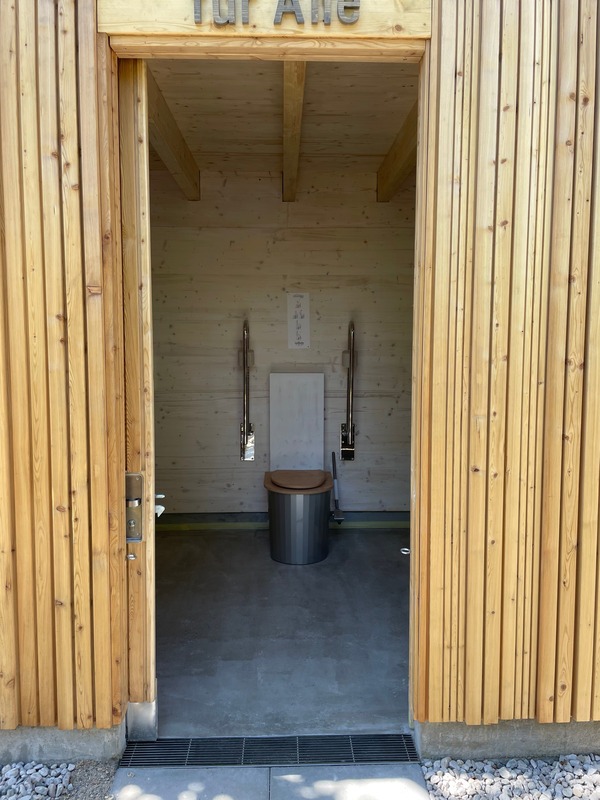

4. Innenansicht und Schiebetür

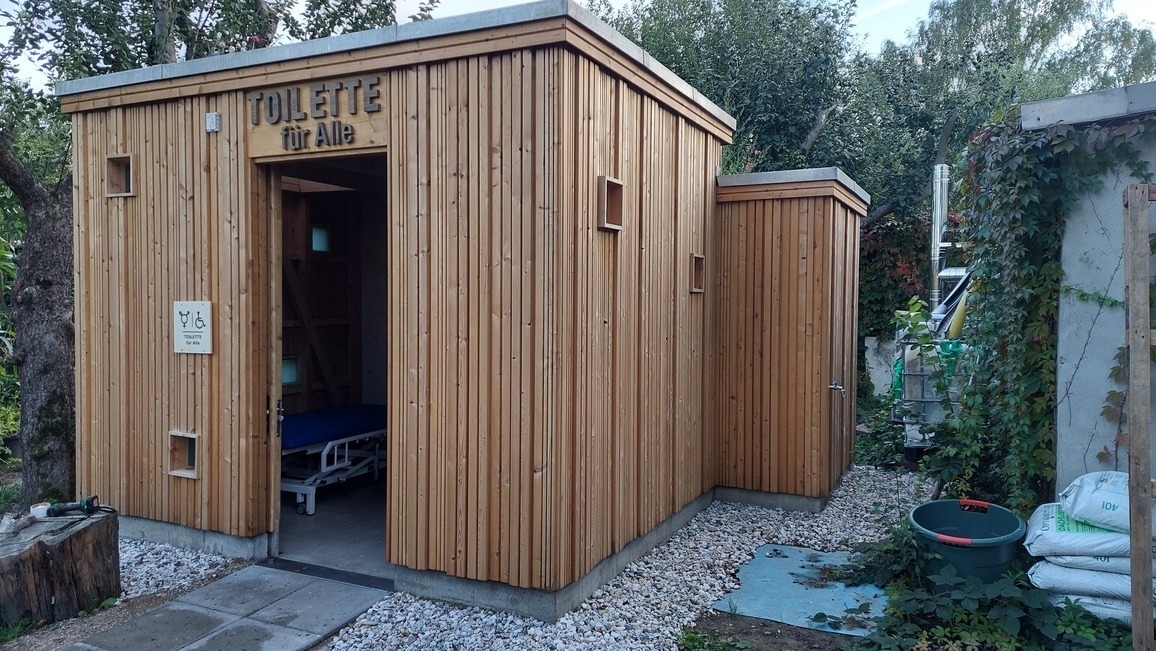

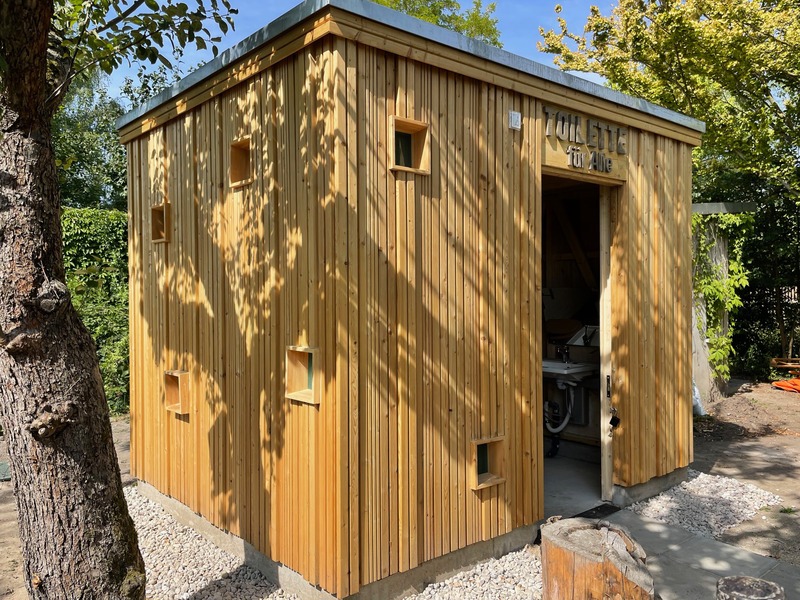

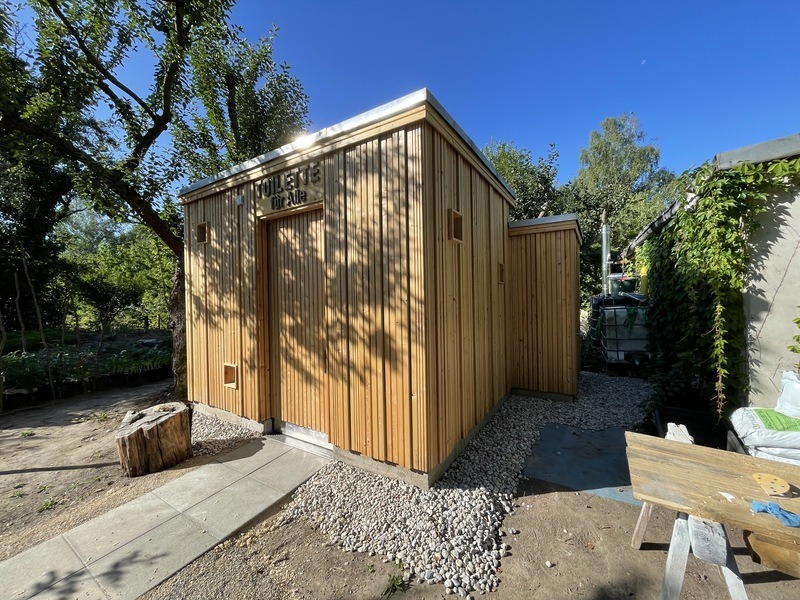

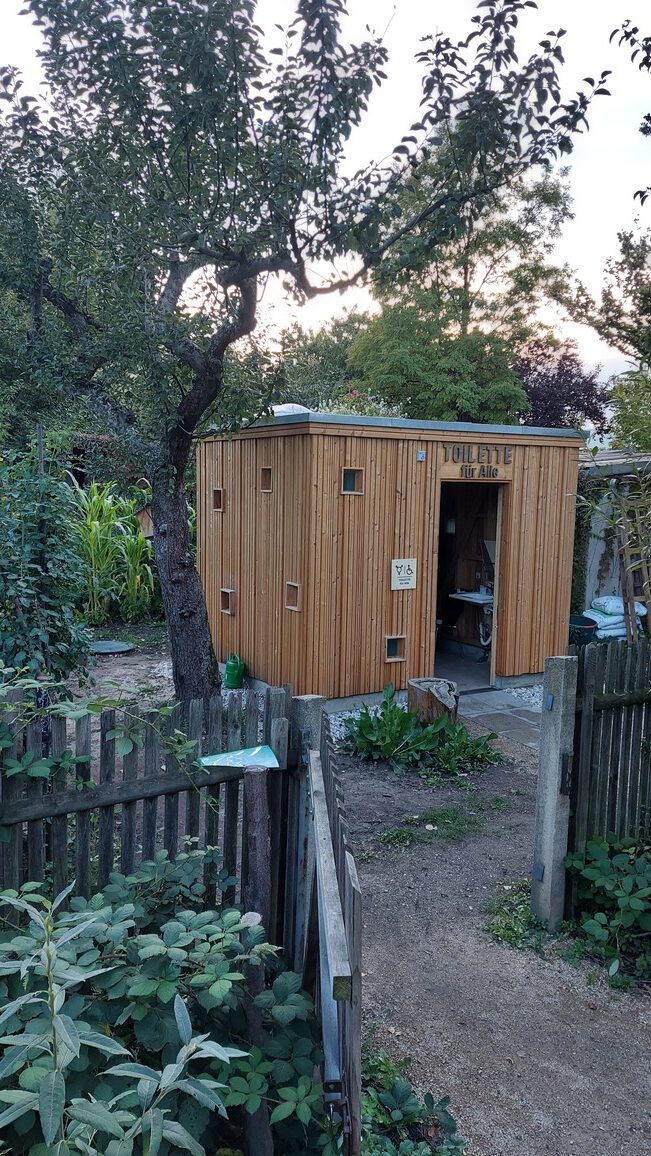

5. Vorderseite, Eingang

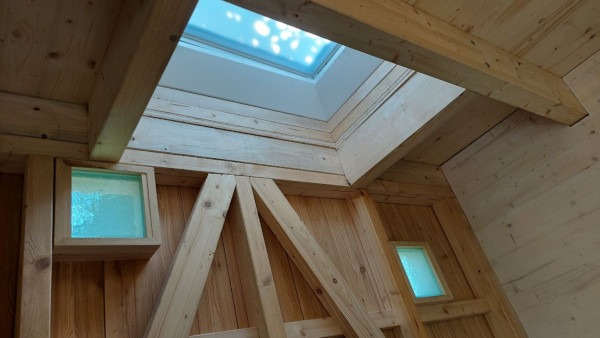

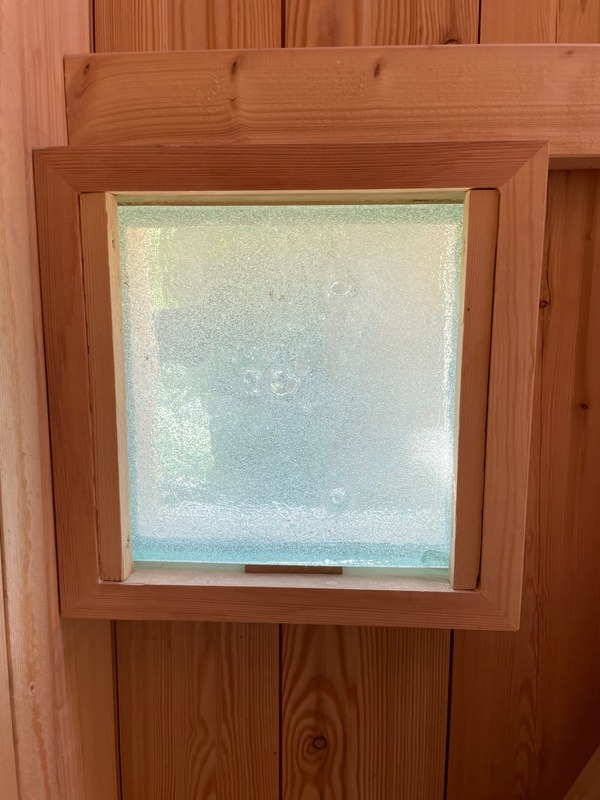

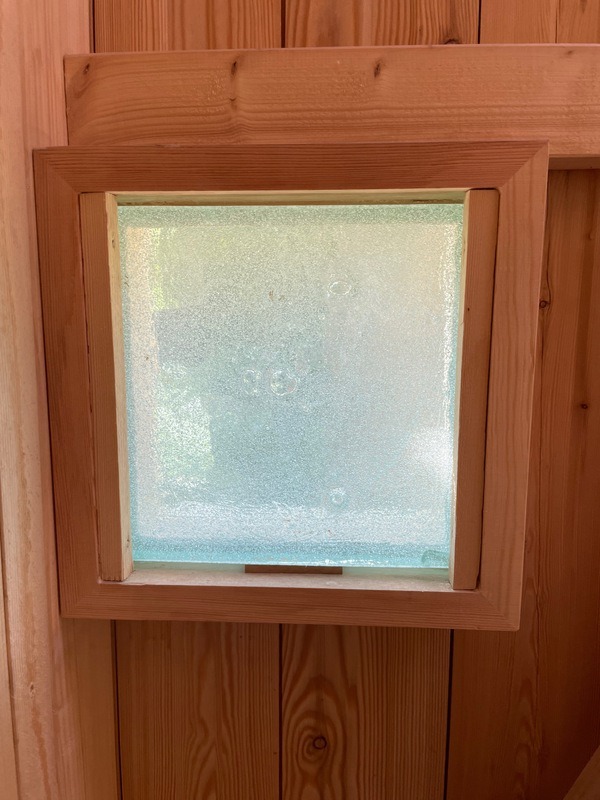

6. Lichtlucke

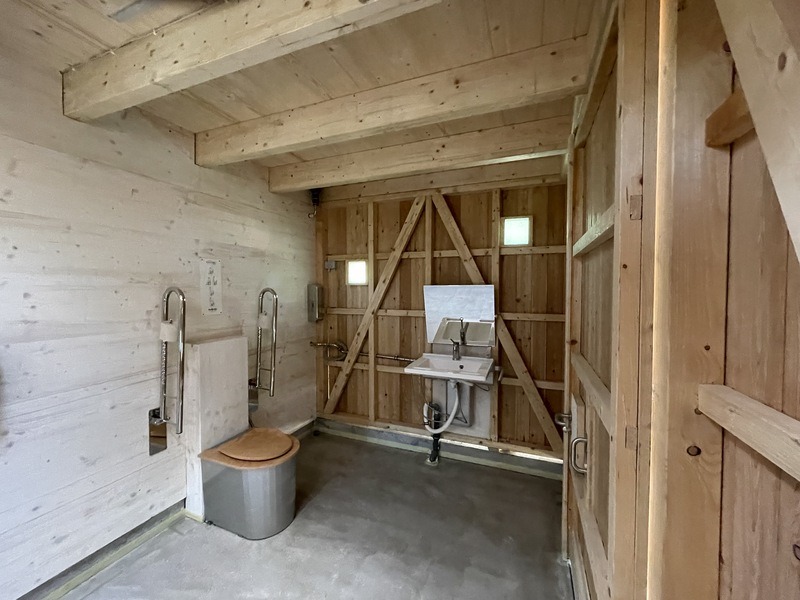

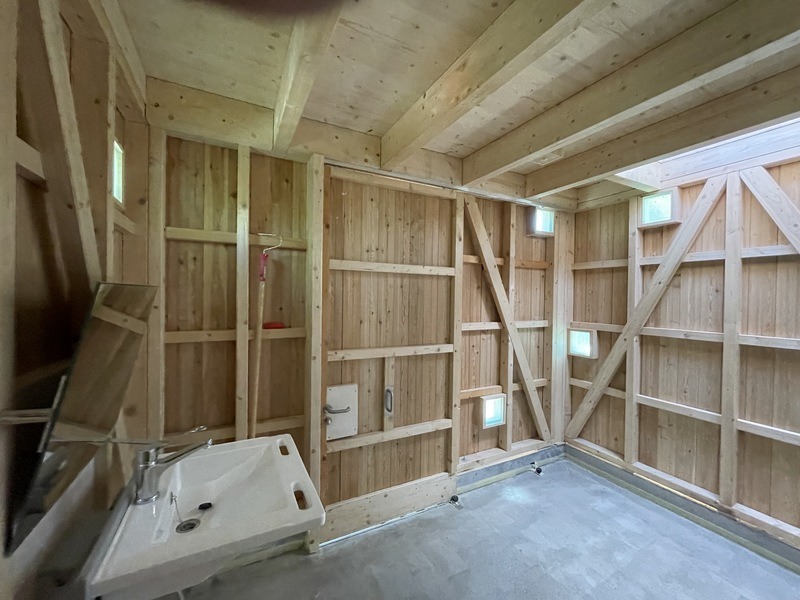

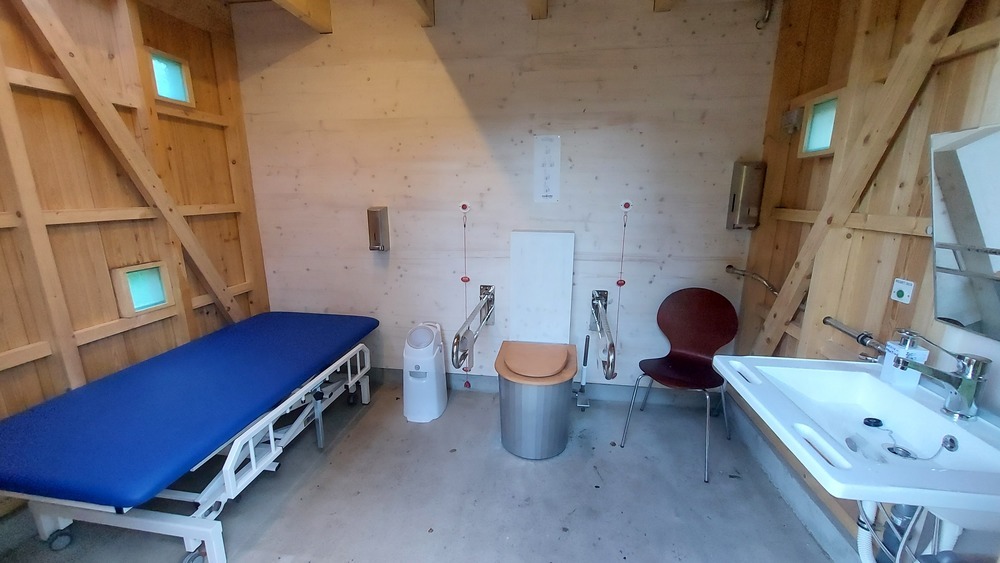

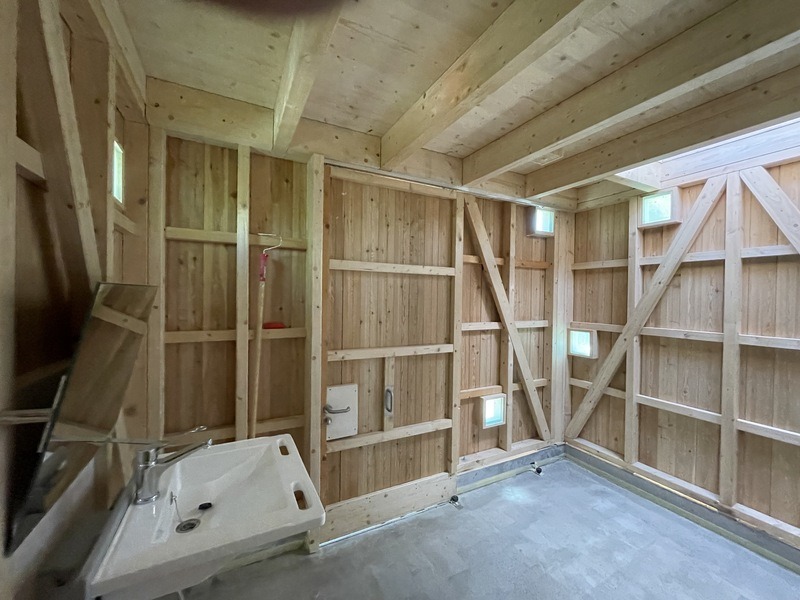

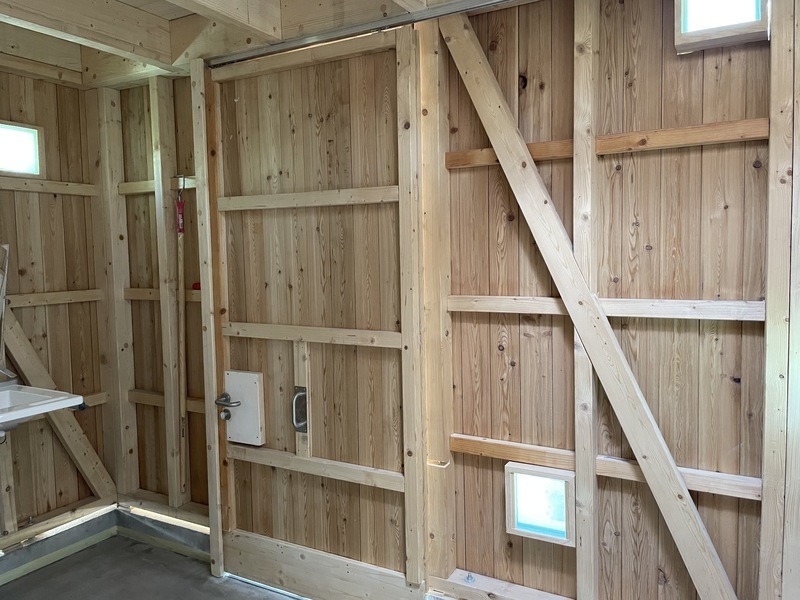

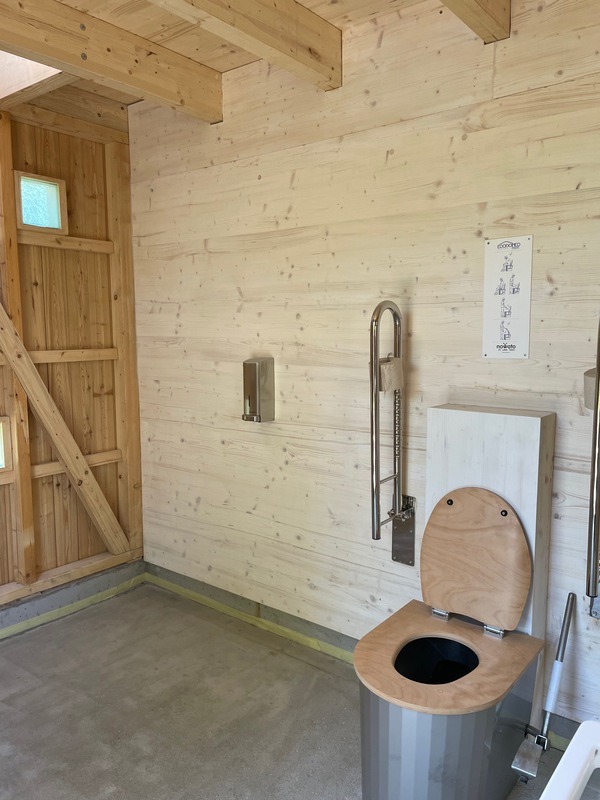

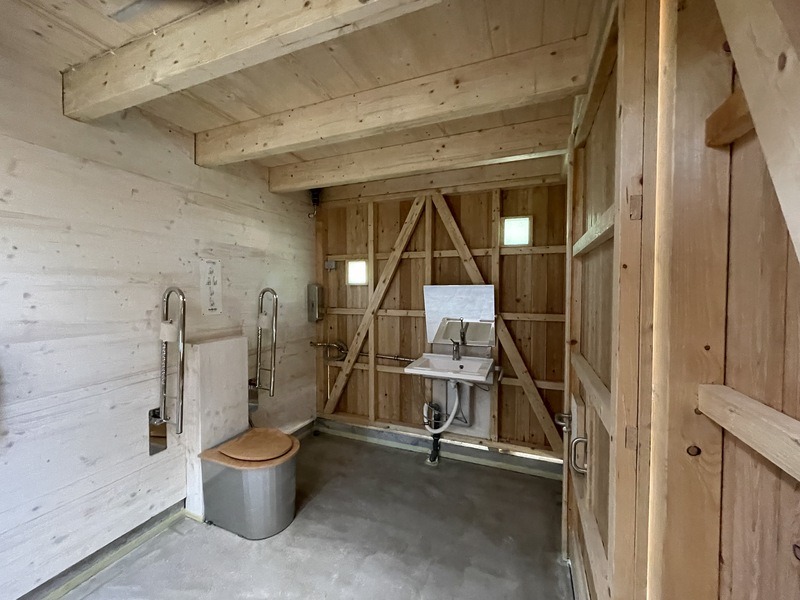

7. Rundgang Innenraum

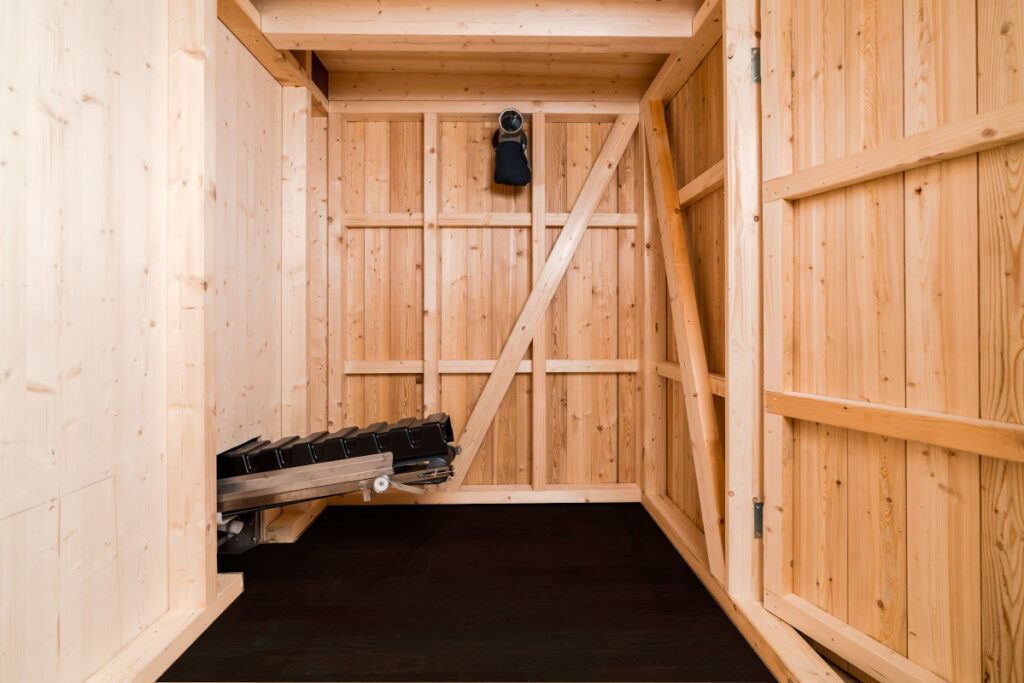

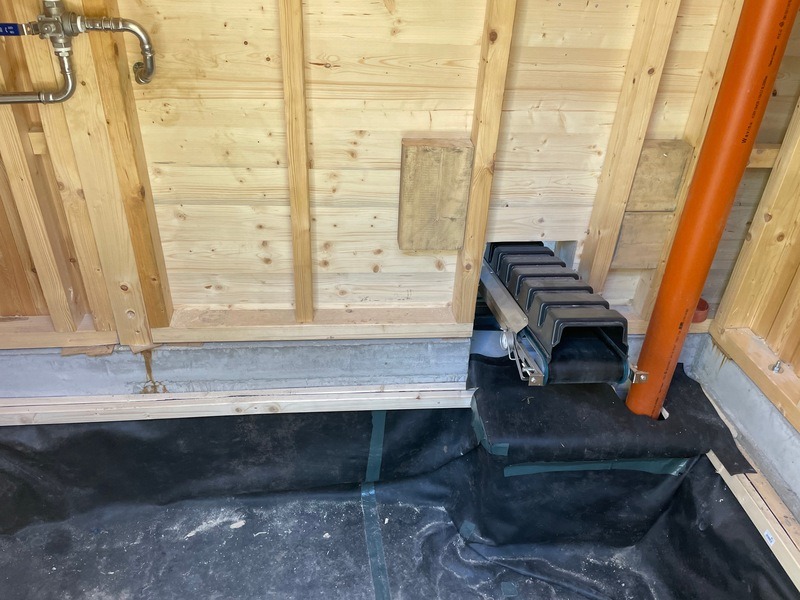

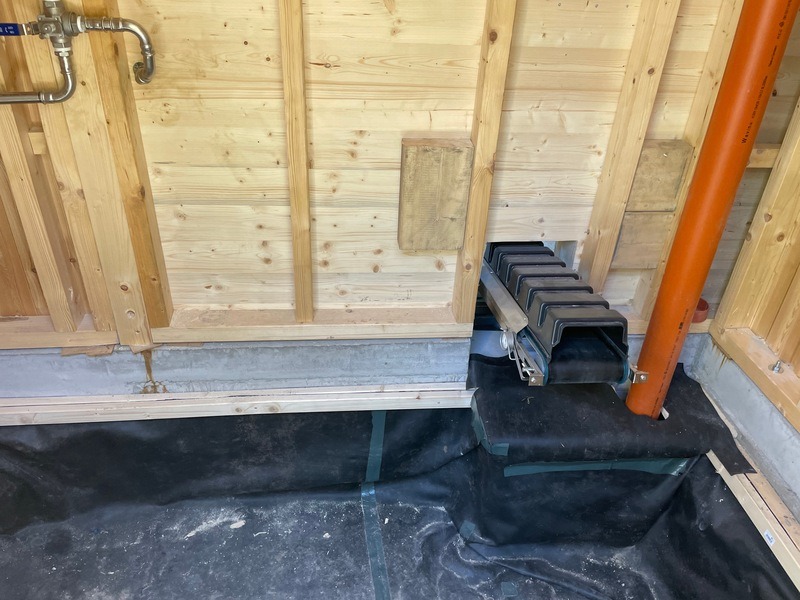

8. Kompostraum
